Реферат

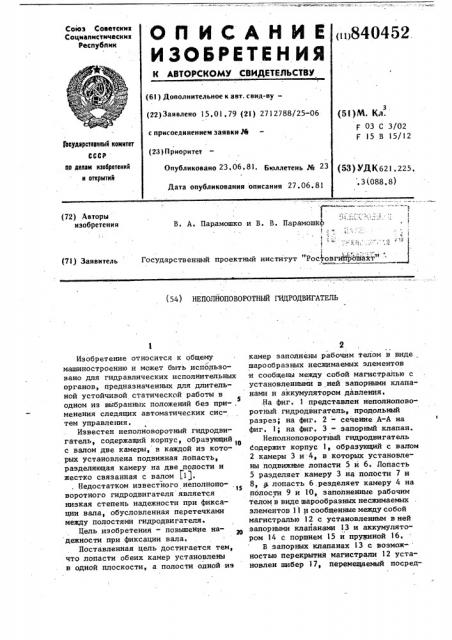

О Il И С А Н И Е (п1840452

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 15,01, 79 (21) 2712788/25-06 (5I)M. Кл. р 03 С 3/02

15 В 15/!2 с присоединением заявки М

Гооударстваииый комитет

СССР ио делам изобретений и отхрытий (23) Приоритет

Опубликовано 23 ° 06 ° 81. бюллетень .% 23

Дата опубликования описания 27. 06. 81 (5З) УДК621. 225,, 3 (088, 8) В. А. Парамошко и В. В. Парамошко

l (72) Авторы изобретения

E (:

Государственный проектный институт Ростовгнпр (71) Заявитель (54) НЕПОЛНОПОВОРОТНЫЙ ГИДРОДВИГАТЕЛЬ

Изобретение относится к общему машиностроению и может быть использовано для гидравлических исполнительных органов, предназначенных для длительной устойчивой статической работы в одном из выбранных положений без при« . менения следящих автоматических систем управления, Известен неполноворотный гидродвигатель, содержащий корпус, образующий тО с валом две камеры, в каждой из которых установлена подвижная лопасть, разделяющая камеру на две полости и жестко связанная с валом 51), . Недостатком известного неполноповоротного гидродвигателя является низкая степень надежности при фиксации вала, обусловленная перетечками между полостями гидродвигателя.

Цель изобретения — повышение на20 дежности при фиксации вала, Поставленная цель достигается тем, что лопасти обеих камер установлены в одной плоскости, а полости одной иэ

2 камер заполнены рабочим телом в виде шарообразных несжимаемых элементов и сообщены между собой магистралью с установленными в ней запорвыми клапанами и аккумулятором давления. .На фиг. 1 представлен неполнопово" ротный гидродвигатель, продольный разрез, на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - запорный клапан, Неполноповоротный гидродвигатель

Содержит корпус 1, образующий с валом

2 камеры 3 и 4, в которых установлены подвижные лопасти 5 и 6, Лопасть

5 разделяет камеру 3 на полости 7 и

8, у лопасть 6.резделяет камеру 4 на полости 9 и 10, заполненные рабочим телом в виде шарообразных несжимаемых элементов ll и сообщенныемежду собой магистралью 12 с установленным вней запорными клапанами 13 и аккумулятором 14 с поршнем 15 и пружиной 16, В запорных клапанах 13 с возможностью перекрытия магистрали 12 установлен шибер 17, перемещаемый посредФормула изобретения

3 84045 ством электромагнитного привода 18 и пружины 19. Для управления указанными клапанами служит блок 20 управления.

При высоких пиковых усилиях запорный клапан 13 имеет приспособление, выполненное с возможностью приоткрывания шибера в этих случаях, Приспособление состоит из толкателя 21, укрепленного шарнирно на двухплечем ры- 10 чаге 22, один конец которого укреплен шарнирно к корпусу 23 клапана, а другой упирается в шибер 17 о возможностью поднятия его при усилиях на толкателе, превышающих усилие йру-15 жины 19.

Зазоры между лопастью 6 и корпусом 1 должны быть не больше диаметра минимального элемента 11.

Для подвода (отвода) рабочей жидкостй в корпусе l выполнены отверстия

24 и 25.

Неполноворотный гидродвигатель работает следующим образом.

Рабочая жидкость подается в корпус 25

1 через отверстие 24. Так как клапаны

13 открыты, под действием рабочей жидкости лопасть 5 и синхронно с ней лопасть 6 поворачиваются. При этом рабочее тело в виде шарообразных элемен-зо тов )1, например, из полости 10 свободно перепускается через магистраль

)2, открытые клапаны 13 и аккумулятор

14 в полость 9.

При положении лопасти 5, в котором ее нужно зафиксировать, необходимо при помощи клапанов 13 перекрыть с двух сторон магистраль 12 и одновременно отключить подачу рабочей жидкости, В дальнейшем усилие, действующее 40 на вал гидродвигателя, воспринимает2

4 ся через вал и лопасть 6, предварительно уплотненную при помощи аккумуг лятора 14 элементами ll. При пиковом увеличении усилия, действующего на гидродвигатель шарообразные элементы II воздействуют через упругий колпачок 24 на толкатель 21, который по» ворачивает рычаг 22, воздействующий на шибер 17, так, что он приоткрывается и пропускает часть элементов 11 из одной полости в другую.

Таким образом, предлагаемый гидро двигатель обеспечивает повышение на дежности при фиксации вала.

Неполноповоротный гидродвигатель, содержащий корпус, образующий с валом две камеры, в каждой из которых установлена подвижная лопасть, разделяющая камеру на две полости и жестко связанная с валом, о т л ич а ю шийся тем, что, с целью повышения надежности при фиксации вала, лопасти обеих камер установлены в одной плоскости, а полости одной из камер заполнены рабочим телом в виде шарообразных несжимаемых элементов и сообщены между собой магистралью с установленными в ней запорными клапанами и аккумулятором давления.

Источники информации, принятые во внимание при экспертизе

1, Петров Г,М.и Юзефович Ю.И,Лопастные неполноповоротные гидродвигатели в судостроении, Л., "Судостроение", 1972, с. 82. рис. 30.
