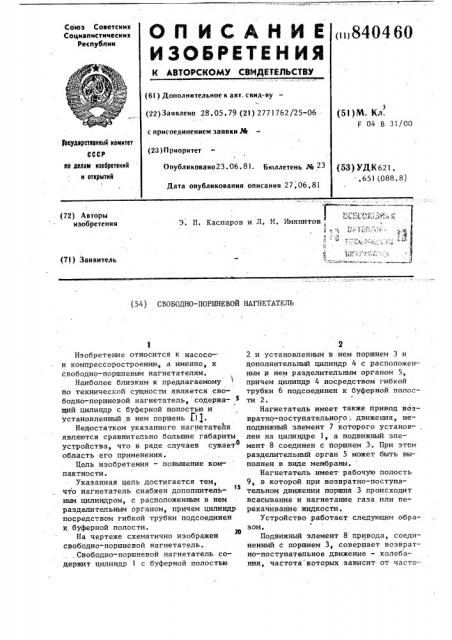

О П И С А Н И Е „„S4O4OO

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик (6l ) Дополнительное к авт. свил-ву (22) Заявлено 28.05. 79 (21) 2771762/25-06 (5 Ф ) М. Кл.

F 04 В 31/00 с присоединением заявки М

3Ъоудерстееиный комитет

СССР (23) Приоритет

Опубликовано 23,06. 81. Бюллетень Рй«23

Дата опубликования описания 27,06,81 ио делам изобретений и открытий (53) УДК621. ,651 Е088. 8) 1 .Ч В Ю3

t" 1 1,1 «ъ. <, -:, ;«, П. Каспаров и Л, И, Имянитов, ««." . «„. ::1«4 !) а

)--=.- - ; (72) Авторы изобретения

Э, (71) Заявитель (54) СВОБОДНО-ПОРШНЕВОЙ НАГНЕТАТЕЛЬ

Изобретение относится к насосои компрессоростроению, а именно, к свободно-поршневым нагнетателям, Наиболее близким к предлагаемому по технической сущности является свободно-поршневой нагнетатель, содержащий цилиндр с буферной полостью и установленный в нем поршень (1), Недостатком указанного нагнетателя являются сравнительно большие габариты устройства, что в ряде случаев сужает0 область его применения.

Цель изобретения — повьппение компактности.

Указанная цель достигается тем, 15 что нагнетатель снабжен дополнительным цилиндром, с расположенным в яем разделительным органом, причем цилиндр посредством гибкой трубки подсоединен к буферной полости.

На чертеже схематично изображен

20 свободно-поршневой нагнетатель.

Свободно-поршневой нагнетатель содержит цилиндр 1 с буферной полостью

2 и установленным в нем поршнем 3 и дополнительный цилиндр 4 с расположенным в нем разделительным органом 5, причем цилиндр 4 посредством гибкой трубки 6 подсоединен к буферной полости 2. . Нагнетатель имеет также привод возвратно-поступательного; движения, неподвижный элемент 7 которого установ-, лен на цилиндре 1, а подвижный элемент 8 соединен с поршнем 3. При этом разделительный орган 5 может быть выполнен в виде мембраны.

Нагнетатель имеет рабочую полость

9, в которой при возвратно-поступательном движении поршня 3 происходит всасывание и нагнетание газа или перекачивание жидкости.

Устройство работает следующим образом.

Подвижный элемент 8 привода, соединенный с поршнем 3, совершает возвратно-поступательное движение - колебания, частота которых зависит от частоФормула изобретения

Составитель .И. Алешина

Редактор В, Жиленко Техред,А.Бабинец Корректор М. Демчик

Заказ 4719/50 Тираж 712 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

1 1 3035, Москва, К-35, Раушская наб,, д . 4 /5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

3 8404 ты питающей сети. Наиболее экономичным является режим, близкий к резонансному, когда частота питающей сети близка к собственной частоте колебаний подвижного элемента 8 с поршнем

3, Наличие буферной полости 2 обеспечивает возможность регулирования частоты колебаний и тем самым настройку

1 нагнетателя на наиболее благоприятный режим работы за счет изменения объема буферной полости 2, которое осуществляется перемещением разделительного органа 5. При этом наличие. дополнительного цилиндра 4, подсоединенного к буферной полости 2 посред- 1 ством гибкой трубки, позволяет менять объем полости 2 в широких пределах и в то же время обеспечивает компактность устройства, поскольку цилиндр 4 может быть расположен в любом свобод60, а ном месте в зависимости от условий эксплуатации.

Свободно-поршневой нагнетатель, содержащий цилиндр с буферной полостью и установленный в нем поршень, о т— л и ч а ю шийся тем, что, с целью повышения компактности, нагнетатель снабжен дополнительным цилиндром с расположенным в нем разделительным органом, причем цилиндр посредством гибкой трубки подсоединен к буферной, полости.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 343074, кл. F 04 В 31/00, 1970,
