Реферат



Союз Советских

Социалистических

Республик

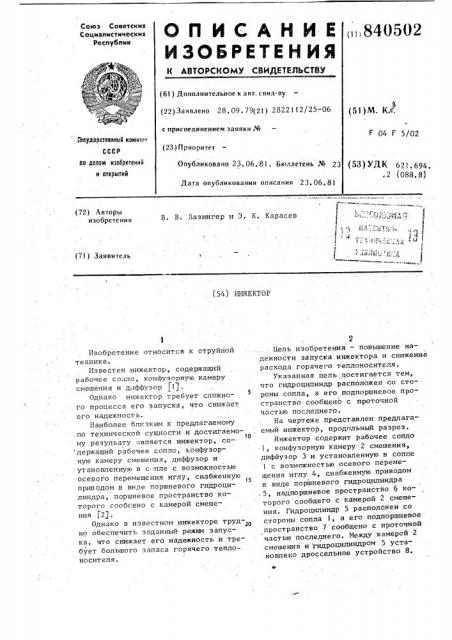

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (840502 (6l ) Дополнительное к авт. свил-ву (22) Зая влено 28, 09. 79(21) 2822112/25-06 (51)М. КА;

1 04 F 5/02 с присоединением заявки ¹

Государственный комит;т (23) ll риорнтет

Опубликовано 23, 06. 81. Ьюллетень № 23

Дата опубликования описания 23. 06. 8 1 по делам изобретений и открытий (53) УДК 621. 694.

; 2 (088, 8) (72) Авторы изобретения

В. В. Вазингер и Э, К. Карасев (71) Заявитель (54) ИНЖЕКТОР

Изобретение относится к струйной технике.

Известен инжектор, содержащий рабочее сонло, конфузорную камеру смешения и диффузор (1).

Однако инжектор требует сложно—

ro процесса его запуска, что снижает

его надежность.

Наиболее близким к предлагаемому .по технической сущности и достигаемо10 му. резульату является инжектор, со-. держащий рабочее сопло, конфузорную камеру смешения, диффузор и утановленную в с.пле с возможностью осевого перемещения иглу, снабженную

15 приводом в виде поршневого гидроцилиндра, поршневое пространство которого сообщено с камерой смешения (21.

Однако в известном инжекторе труд" но обеспечить заданный режим. запуска, что снижает его надежность и требует большого запаса горячего теплоносителя.

Цель изобретения — повышение надежности запуска инжектора и снижение расхода горячего теплоносителя.

Указанная цель постигается тем, что гидроцилиндр расположен со стороны сопла, а его подпоршневое пространство сообщено с проточной частью последнего.

На чертеже представлен предлагаемый инжектор, продольный разрез.

Инжектор содержит рабочее сопло

1, конфузорную камеру 2 смешения, диффузор 3 и установленную в сопле

1 с возможностью осевого перемещения иглу 4, снабженную приводом в виде поршневого гидроцилиндра

5, надпоршневое пространство 6 ко- торого сообщего с камерой 2 cMemeния. Гидроцилиндр 5 расположен со стороны сопла 1, а его подпоршневое пространство 7 сообщено с проточной частью последнего. Между камерой 2 смешения и гидроцилиндром 5 установлено дроссельное устройство 8.

3 84

На входе в камеру 2 смешения расйоложены сопла 9 подвода питательной воды.

Инжектор работает следующим образом.

Перед запуском под действием силы тяжести или упругого элемента игла 4 оттянута вниз по потоку и перекрывает часть проходного се чения рабочего сопла I. Проходное сечение диффузора 3 больше или по крайней мере равно проходному сечению рабочего сопла I ° Сначала открывается выход из инжектора и затем через рабочее сопло 1 и сопла 9 под" вода питательной воды подается соответственно горячий еплоноситель и в ода, и в рабочем сопле I устанавпивается расход теплоносителя мень-, ше,чем в рабочем режиме, вследствие перекрытия части проходного сечения рабочего сопла иглой 4. В процессе запуска давление в камере 2 сме щения понижается, что приводит к перемещению иглы 4, освобождению проходного сечения рабочего сойла

1 и выходу рабочего сопла 1 на рабочий режим.

Таким образом, установка иглы перед запуском в рабочем сопле позволяет

0502 ф осуществить запуск инжектора с мейьшим расходом горячего теплоносителя и расширяет допускаемый диапазон температур питательной воды и, как следствие, повышет надежность запуска инжектора.

Формула изобретения

Инжектор, содержащий рабочее сопло, конфузорную камеру смешения диффузор и установленную в сопле с возможностью осевого перемещения иглу, снабженную приводом в виде поршневого гидроцилиндра, надпоршневое пространство которого сообщено с камерой смешения,о т л и ч а ю щ и й,с я тем,что, с целью повышения надежности запуска инжектора и снижения

I расхода горячего теплоносителя, гидроцилиндр расположен со стороны сопла, а его подпоршневое пространство сооб .! щено с проточной частью последнего.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 269365, кл. F 04 F 5/14, 1968, 2. Патент Германии 11 - 483888, кл, 27 d 1, 1929.

840502

Составитель С. Ковбаса

Редактор А. Химчук Техред Н.Бабурка Корректор М, щарощи

Заказ 4721/52 Тираж 712 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4
