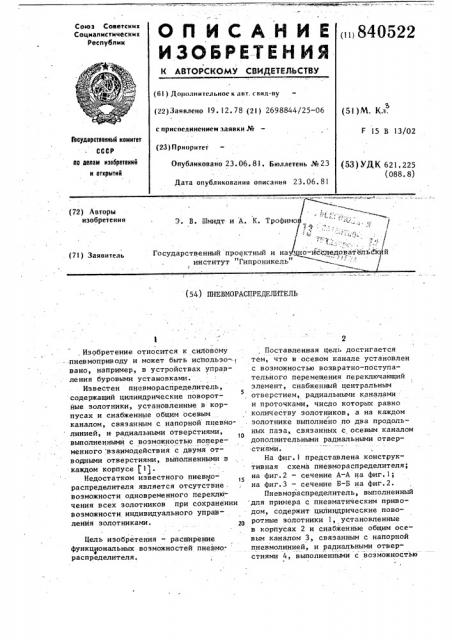

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски н

Социалистических

Республик

840522

-е (61) Дополнительное к авт. свил-ву (22) Заявлено 19. 12. 78 (21) 2698844/2S-06 (5! )/Й. Кл. с присоединением заявки ¹

15 В 13/02

Гееударстаанный кемнтет

СССР (23) Приоритет

ll0 делам изобретений н открытий

Опубликовано 23. 06. 8! . Бюллетень № 23 (53) УДК 621.225 (088. 8) Дата опубликования описания 23,06, 81

Э, В. Шмидт и А. К. Трофимо

/- : - " /

Ф

I -- - "" -" /

Государственный проектный и на /чно-Исследовательский институт Гипроникель о

1 (72) Авторы изобретения (71) Заявитель (54) ПНЕВМОРАСПРЕДЕЛИТЕЛЬ, Изобретение относится к сиЛовому

- -пневмоприводу и может быть исттользо1 вано, например, в устройствах управления буровыми установками.

Известен пневмораспределитель, 5 содержащий цилиндрические поворотйые золотники, установленные в корпусах и снабженные общим осевым каналом, связанным с напорной пневмолинией, и радиальными отверстиями, выполненными с возможностью попеременного взаимодействия с двумя отводными отверстиями, выполненнь1ми в каждом корпусе (11.

Недостатком известного пневмораспределителя является отсутствие . возможности одновременного переключения всех золотников при сохранении возможности индивидуального управления золотниками, 20

Цель изобретения — расширение функциональных возможностей пневмо.

Ф распределителя.

Поставленная цель достигается тем, что в осевом канале установлен с возможностью возвратно-поступательйого перемещения переключающий элемент, снабженный центральным отверстием, радиальными каналами и проточками, число которых равно

: количеству золотников, а на каждом г золотнике выполнено по два продольных паза, связанных с осевым каналом дополнительными радиальными отверстиями, На фиг.1 представлена конструктивная схема пневмораспределителя, на фиг.2 — сечение А-А на фиг.1; на фиг.З вЂ” сечение Б-Б на фиг.2.

Пневмораспределитель, выполненный для примера с пневматическим приводом, содержит цилиндрические поворотные золотники 1, установленные в корпусах 2 и снабженные общим осевым каналом 3, связанным с напорной пневмолинией, и радиальными отверстиями 4, выполненными с возможностью

84052 попеременного взаимодействия с двумя, отводными отверстиями 5 и 6, выполненными в каждом корпусе 2. В осевом . канале 3 установлен с возможностью возвратно- поступательного перемещения, переключающий элемент 7, снабженный . центральным отверстием 8, радиальными канапами 9 и проточками 10, число которых равно количеству золотников

1, а на каждом золотнике 1 выполнено ip йо"два продольных паза 11 и 12, связанных с осевым каналом 3 дополнительными радиальными отверстиями 13 и

14. Пневмопривод переключающего элеМента 7 выполнен в виде поршня 15, 15 управляемого золотником 16 с рукояткой 17 для ручного управления, пйтание к которому подведено через цилиндрическую цапфу 18 из осевого канала 3. Управление каждым золотником осуществляется рукояткой 19, Пневмораспределитель работает следующим образом, При отсутствии сигнала на золотнике 16, поршень 15 с переключающим

25 элементом 7 находится в левом по чертежу положении. При этом проточки

10 на переключающем элементе 7 располо1кены напротив отверстий 13 и 14 в золотнйках 1. В этом положении индивидуальное управление золотниками 1 осуществляется поворотом золотника 3, при этом одно иэ отверстий 13 или 14 через пазы ll или

l2 сообщается с одним из отверстий

5 или 6 в корпусе 2, На фиг.2 пред.ставлено такое положение золотника

3, при котором проточка 10 связана через отверстия 14 и паз 12 с отверстием 6, в которое поступает воздух под давлением, Для переключения питания между отверстиями 5 и 6 всех корпусов 2 золотников l одновременно рукояткой

17 производят переключение золот- 4> ника 16, который подает давление на поршень 15, который перемещает переключающйй элемент 7 в положение, при

2 4 котором проточки 10 совмещаются с отверстиями 4 в золотниках 3. В этом положении индивидуальное управление подачей воздуха осуществляется поворотом золотника 3, обеспечивающим совпадение отверстия 4 с одним из отверстий 5 или 6 в корпусе 2.

Предлагаемый пневмораспределитель обладает более широкими по сравнению с известными устройствами функциональными возможностями, так как позволяет производить одновременное переключение потока воздуха одновременйо во всех золотниках при сохранении возможности индивидуального управления золотниками.

Формула изобретения

Пневмораспределитель, содержащий цилиндрические поворотные золотники, установленные в корпусах и снабженные общим осевым каналом, связанным с напорной пневмолинией, и радиальными отверстиями, выполненными с возможностью попеременного взаимодействия с двумя отводными отверстиями, выполненными в каждом корпусе, о т л ич а ю шийся тем, что, с целью расширения функциональных возможностей, в осевом канале установлен с возможностью вбзвратно-поступательного перемещения переключающий элемент, снабженный центральным отверстием, радиальными каналами и проточками, число которых равно количеству золотников, а на каждом золотнике выполнено по два продольных паза, связанных с осевым каналом дополнительньвчи радиальными отверстиями.

Источники информации, принятые во внимание при экспертизе 1, Угольное и горнорудное машиностроение. Пневмопривод в отечественных и зарубежных горнорудных машинах, M., НИИНформтяжмаш, 1970, с. 46-47. :" 840522

Составитель В, Штыков

Редактор А. Шандор Техред Ж. Кастелевич Корректор Н. Стец

Заказ 4724/53 Тираж 749 Лодписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

Il3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
