Устройство для дискретного много-позиционного взаимного фиксированиядвух плоских деталей

Устройство для дискретного много-позиционного взаимного фиксированиядвух плоских деталей

Иллюстрации

Показать все

Реферат

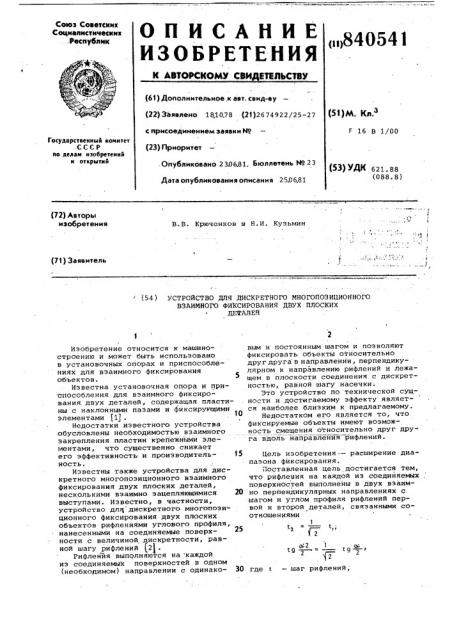

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«»840541 (61) Дополнительное к авт. свид-ву (22) Заявлено 181078 (23)2674922/25-27 р!)м. кл. с присоединением заявки N9

F 16 В 1/00

Государственный комитет

СССР яо делам изобретений и открытии (23) Приоритет

Опубликовано 230681. Бюллетень М 23

Дата опубликования описания 250681 (З) УДК 621. 88 (088. 8) (72) Авторы изобретения

В.В. Крюченков и Н.И. Кузьмин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДИСКРЕТНОГО МНОГОПОЗИЦИОННОГО

ВЗАИМНОГО ФИКСИРОВАНИЯ ДВУХ ПЛОСКИХ деФАлей о42 1 0 т. я g

2,(— - 2 где t — шаг рифлений, Изобретение относится к машино строению и может быть использовано в установочных опорах и приспособлениях для взаимного фиксирования объектов.

Известна. установочная опора и приспособления для взаимного фиксирования двух деталей, содержащая пластины с наклонными пазами и фиксирующими элементами g1) .

Недостатки известного устройства обусловлены необходимостью взаимного закрепления пластин крейежнйми элементами, что существенно снижает его эффективность и производитель- 35 ность.

Известны также устройства для дискретного многопозиционного взаимного фиксирования двух плоских деталей, несколькими взаимно зацепляющимися 20 выступами. Известно, в частности, устройство для дискретного многопоэи- ционного фиксирования двух плоских объектов рифлениями углового профиля, нанесенными на соединяемые поверхности с величиной дискретности, равной шагу рифлений (2 .

Рифления выполняются на каждой из соединяемых поверхностей в одном (необходимом) направлении с одинако- 30 вым и постоянным шагом и позволяют фиксировать объекты относительно дру r друга в направлении, перпендикулярном к направлению рифлений и лежащем в плоскости соединения с дискретностью, равной шагу насечки;

Это устройство по технической сущности и достигаемому эффекту является наиболее близким к предлагаемому.

Недостатком его является то, что фиксируемые объекты имеют возможность смещения относительно друг друга вдоль направления рифлений.

Цель изобретения-- расширение диапазона фиксирования.

Поставленная цель достигается тем, что рифлевия на каждой из соединяемых, поверхностей выполнены в двух взаимно перпендикулярных направлениях с шагом и углом профиля рифлений первой и второй деталей, связанными соотношениями

840541 — угол профиля рифлений в нормальном сечении, 1,2 †индексы соответственно пер.вого и второго объектов, причем направления рифлений первого и второго объектов расположены в плоскости соединения под углом,45 !

5!аг рифлений t„ выПолняется любым в зависимости от требуемой величины дискретности взаимного фиксирования, которая равна шагу t в обоих взаим5 но перпендикулярных направлениях, лежащих в плоскости соединения.

Высота профиля h (глубина впадин) .выполняется в пределах

h = (О, 1 — О, 95) „!")

2 tgо5 при соблюдении условия — < — 9ф

На фиг. 1 представлен вид в плане и сечение A-А рифлений первого объек.та с обозначением их тригонометрических параметров, на фиг. 2 — то же, второго объекта; на фиг. 3 — изометрия одного из элементов рифления (одного из объектов), находящегося в эа- 15 цеплении с четырьмя элементами рифления другого объекта.

Устройство для дискретного многопозиционного взаимного фиксирования плоских объектов применено в соедине- 30 нии двух плоских деталей: стола 1 и плиты 2 одного из приспособлений.

Приспособление необходимо было прочно устанавливать на столе в ряде оп,ределенных положений. Размеры плиты приспособления 25>180<160 см, размеры стола 250 5350 см. 55!лифованием выполнены рифления в двух взаимно перпендикулярных направлениях и на столе, и на плите приспособления.

Ниже приведены размеры рифлений.

Стол: t 1,41, h 0,6,cx 90, плита:

t 1,0, h 0,5, d 70o36

Погрешность в шаге выдержана в пределах 0,02 мм между двумя любыми несмежными впадинами. Это. обеспечило 45 надежную фиксацию приспособления на столе в любом направлении, лежащем в плоскости стола.

Использование предлагаемого устройства для дискретного многопозиционного взаимного фиксирования плоских объектов позволяет обеспечить фиксирование в двух взаимно перпендикулярных направлениях, лежащих в плоскости соединения, при любой величине дискретности.

Формула изобретения

Устройство для дискретного многопозиционного взаимного фиксирования двух плоских деталей, имеющих рифления углового профиля, выполненные на соединенных поверхностях этих деталей, отличающее с я тем, что, с целью расширения диапазона фиксирования, рифления на каждой из соединяемых поверхностей выполнены в двух взаимно перпендикулярных направлениях с шагом и углом профиля рифлений первой и второй деталей, связанными соотношениями

tg = — t

gг

052 и . 9 г Г 9 г где t — шаг рифлений; с6 — угол профиля рифлений в нормальном сечении;

1,2 — индексы соответственно первого и второго объектов, причем направления рифлений первого и второго объектов расположены в плоскости соединения под уг.— лом 45o .

Источники информации, принятые во внимание при экспертизе

1. Справочник металлиста, т. 4, М., 1977, с. 46.9-470, рис. 44.

2. ГОСТ 2568-71. Рифления и углы уклона ножей и пазов режущего инструмента (прототип).

840541 фиг. f

Фие 7
