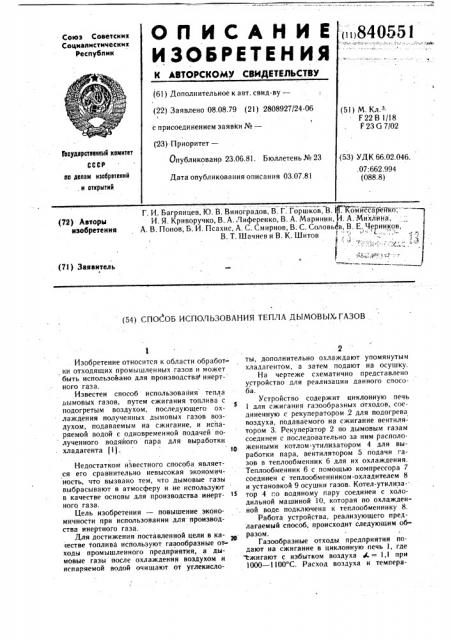

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К А®ТОРСКОМУ СВИДЕТЕЛЬСТВУ 840551

Союэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.08.79 (21) 2808927/24-06

1 с присоединением заявки №вЂ” (51) М. Кл.aF22 В 1/18

F 23 G 7/02 (23) Приоритет—

Гооударстееииый комитет

СССР оо делам изобретений, и открытий

Опубликовано 23.06.81. Бюллетень № 23 (53) УДК 66.02,046. .07:662.994 (088.8) Дата опубликования описания 03.07.8!

Г. И. Багрянцев, Ю. В. Виноградов, В. Г. Горшков, В. ГКомиссаретткп,"-И. Я. Криворучко, В. А. Лиференко, В. А. Маринин, И. А. Михлина, А. В. Попов, Б. И. Псахис, А. С. Смирнов, В. С. Соловьев, В. Е. Черников, В. Т. Шачнев и В. К. Шитов т, ", .! -р,:"...,, 1: с, (72) Авторы изобретения (7!) Заявитель (54) СПОСОБ ИСПОЛЬЗОВАНИЯ ТЕПЛА ДЫМОВЫХ ГАЗОВ

Изобретение относится к области обработ« ки отходящих промышленных газов и может быть использовано для производства инертного газа.

Известен способ использования тепла дымовых газов, путем сжигания топлива с подогретым воздухом, последующего охлаждения полученных дымовых газов воздухом, подаваемым на сжигание, и испаряемой водой с одновременной подачей полученного водяйого пара для выработки хладагента (Ij. 10

Недостатком известного способа является его сравнительно невысокая экономичность, что вызвано тем, что дымовые газы выбрасывают в атмосферу и не используют в качестве основы для производства инертного газа.

Цель изобретения — повышение экономичности при использовании для производства инертного газа.

Для достижения поставленной цели в качестве топлива используют газообразные отходы промышленного предприятия, а дымовые газы после охлаждения воздухом и испаряемой водой очищают от углекисло2 ты, дополнительно охлаждают упомянутым хладагентом, а затем подают на осушку.

На чертеже схематично представлено устройство для реализации данного способа.

Устройство содержит циклонную печь

l для сжигания газообразных отходов, соединенную с рекуператором .2 для подогрева воздуха, подаваемого на сжигание вентилятором 3. Рекуператор 2 по дымовым газам соединен с последовательно за ним расположенными котлом-утилизатором 4 для выработки пара, вентилятором 5 подачи газов в теплообменник 6 для их охлаждения.

Теплообменник 6 с помощью компрессора 7 соединен с теплообменником-охладителем 8 и установкой 9 осушки газов. Котел-утилиза-. тор 4 го водяному пару соединен с холодильной машиной 10, которая по охлажденной воде подключена к теплообменнику 8.

Работа устройства, реализующего предлагаемый способ, происходит следующим образом.

Газообразные отходы предприятия подают на сжигание в циклонную печь 1, где сжигают с избытком воздуха к = 1,1 при

1000 — 100 С. Расход воздуха и темпера8409,"т1

/д ) .д .>pi р-Р,т7хс1рт ныл

Составитель Г. Петров.

Текред А. Бойкас . Корректор С. Щомак

Тираж 469 . Подннсное

ВИИИПИ 1 осударствеаного комнтета СССР

"по делам нзобретеннй н открытий

I l3 35, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП еПатентв, г. Ужгород, ул. Проектная, 4

Редактор В. Жилеико

Заказ 4735 55

3 турный режим горения обусловлены полно-. той выго(ания СО и СН4, à также минимальным содержанием Ой в продуктах сгорания.

Дымовые газы от сжигания отходов поступают в рекуператор 2, где охлаждаются

5 до 900- 1000 C, при этом нагревают до 300 С воздух,:подаваемый вентилятором 3 в йечь

1. Газы нз рекуператора 2 подают в котел- утилизатор 4, охлаждают до 200 — 300 С и далее вентилятором 5 подают в теплообменник 6, где охлаждают оборотной водой до 30 — 35 С, Охлажденные компрессором 7 г азьей сЖимают до 7 — 8 ата и при 60 — 70 С по-.. дают в тсплообменник 3, где охлаждают звхоложенной водой, поступающей из холодильной машины, до 20 — 25 C и далее подают в установку осушки. газа 9. Осушенный газ выдают потребителям;

Пар из котла-утилизатора 2 йодают в теплоиспользующую Холодильную машину 10. Конденсат из холодильной машины используют в качестве питательной воды в котле-утилизаторе 4.

Формула изобретения

°

Способ использования тепла дымовых газов, путем сжигания топлива с подбгретым воздухом, последующего охлаждения. полученнЫх дымовых газов воздухом, подаваемым йа сжигание, и испаряемой водой с одновременной подачей полученного водяного пара для выработки хладагента, отличарщийся тем; что, с целью повышения экономичности при использовании для производства" инертного газа, в качестве топлива используют газообразные отходы про мь1шленного предйриятия, а дымовые газы после охлаждения воздухом и испаряемой водой очищают от углекислоты, дополнитель но охлаждают упомянутым хладагентом а затем подают на осушку, Источники информации, принятыЕ во"внимайие при экспертизе

1, Ha dbuch der Kaltetechnik. Под ред.

P. Планка, ФРГ, т. 7, 1959, с. о17, рис.253.
