Реферат



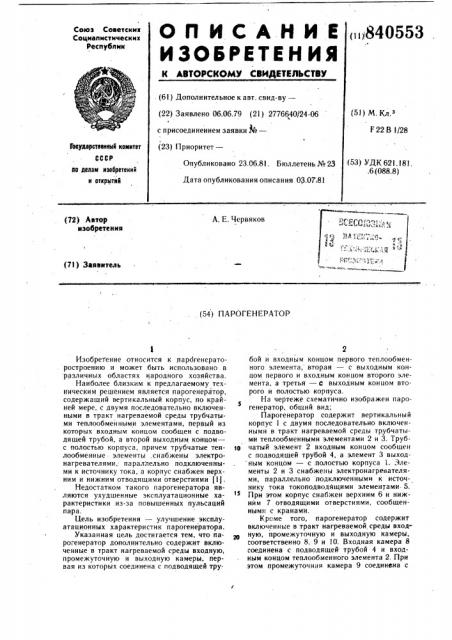

ОП ИСАНИ Е

ИЗЬВРЕТЕИ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii840553

Союз Советскии

Социапистическии

Республик. (61) Дополнительное к авт. свид-ву— (51) Я. К . в (22) Заявлено 06.06.79 (21) 2776640/24-06

1 с присоединением заявки л!ив

F228! 28 (23) Приоритет—

Геаударстевииый комитет

СССР

Опубликовано 23.06.81. Бюллетень № 23 (53) УДК 621.181. .6 (088.8) ао делам изавретеиий и атирытий

Дата опубликования описания 0).07:81

А. Е. Червяков (72) Автор изобретения (7!) Заявитель (54) ПАРОГЕНЕРАТОР

Изобретение относится к парогенераторостроению и может быть использовано в различных областях народного хозяйства.

Наиболее близким к предлагаемому техническим решением является парогенератор, содержащий вертикальный корпус, по крайней мере, с двумя последовательно включенными в тракт нагреваемой среды трубчатыми теплообменными элементами, первый из которых входным концом сообщен с подводящей трубой, а второй выходным концом— с полостью корпуса, причем трубчатые теплообменные элементы .снабжены электронагревателями, параллельно подключенными к источнику тока, а корпус снабжен верхним и нижним отводящими отверстиями (lj.

Недостатком такого парогенератора являются ухудшенные эксплуатационные характеристики из-за повышенных пульсаций пара.

Цель изобретения — улучшение эксплуатационных характеристик парогенератора.

Указанная цель достигается тем, что парогенератор дополнительно содержит включенные в тракт нагреваемой среды входную, промежуточную и выходную камеры, первая из которых соединена с подводящей тру

2 бой и входным концом первого теплообменного элемента, вторая — с выходным концом первого и входным концом второго элемента, а третья — c выходным концом второго и полостью корпуса.

На чертеже схематично изображен парогенератор, общий вид;

Парогенератор содержит вертикальный корпус 1 с двумя последовательно включенными в тракт нагреваемой среды трубчатыми теплообменными элементами 2 н 3. Трубi!! чатый элемент 2 входным концом сообщен с подводящей трубой 4, а элемент 3 выходным концом — с полостью корпуса 1. Элементы 2 и 3 снабжены электронагревателями, параллельно подключенными к источнику тока токоподводящими элементами 5.

При этом корпус снабжен верхним 6 и нижним 7 отводящими отверстиями, сообщенными с кранами.

Кроме того, парогенератор содержит включенные в тракт нагреваемой среды входную, промежуточную и выходную камеры, соответственно 8, 9 и О. Входная камера 8 соединена с подводящей трубой 4 и входным концом теплообменного элемента 2. При этом промежуточная камера 9 соединена с

840553

В предлагаемом парогенераторе снижены пульсации пара и, как следствие, улучшены эксплуатационные характеристики. выходным концом элемента 2 и входным

I концом элемента 3, а выходная камера 1О— с выходным концом элемента 3 и полостью корпуса 1 через патрубок I l. Теплообменный элемент 3 выполнен с проходным сечением, большим аналогичного сечения теплообменного элемента 2, что автоматически обеспечивает подвод различной мощности к элементам 2 и 3 для оптимального нагрева воды и пара.

Парогенератор работает следуюгцим образом.

Вода по трубе 4 подается во входную камеру 8, а из последней — в полость трубчатого элемента 2, где вода нагревается и частично или полностью испаряется. Пароводяная смесь или пар направляются в проме>куточную камеру 9, а оттуда — в полость трубчатого элемента 3, где пар перегревается. перегретый пар через выходную камеру 10 и патрубок 11 направляется в полость корйуса 1, где дополнительно снимает тепло с наружной поверхности элементов 2 и 3. I lap из парогенератора отводится по патрубку 6.

При наладочных работах или после перерыва работы парогенератора в корпусе может появиться конденсат, который выводится из парогенератора краном 7.

Формула иэобретения

Парогенератор, содержащий вертикальный корпус, по крайней мере, с двумя последовательно включенными в тракт нагреваемой среды трубчатыми теплообменными элементами, первый из которых входным концом сообщен с подводящей трубой, а вто1о рой выходным концом — с полостью кор пуса, причем трубчатые теплообменные элементы снабжены электронагревателями, параллельно подключенными к источнику to а, а корпус снабжен верхним и нижним отводящими отверстиями, отличающийся тей что, с целью улучшения эксплуатационных характеристик, он дополнительно. содержит включенные в тракт нагреваемой среды входную, промежуточную и выходную камеры, первая из которых соединена с подводящей

2о трубой и входным концом первого теплообменного элемента, вторая — с выходным концом первого и входным концом второго элемента, а третья — с выходным концом вто рого и полостью корпуса, Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 659830, кл. F 22 В l/28, 1977.
