Устройство для удаления газообразныхвредностей

Устройство для удаления газообразныхвредностей

Иллюстрации

Показать все

Реферат

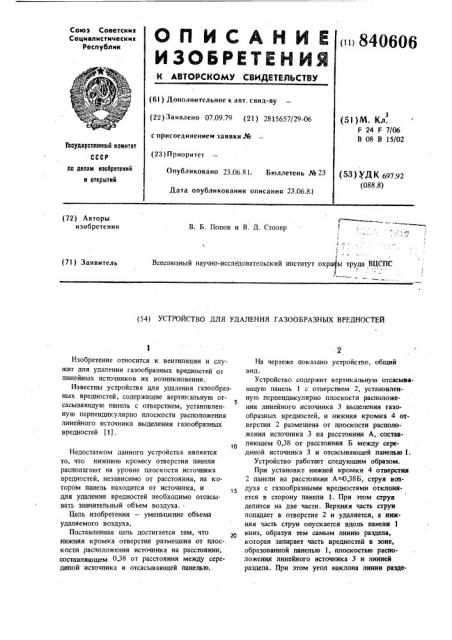

О П И С A Н И Е и840606

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналнстнческнх республнк (6 I ) Дополнительное к а вт. с вид-ву (22) Зал влено 07.09.79 (21) 2815657/29-06 с присоединением заявки № (28) Приоритет (5! )М. Кл.

F 24 F 7/06

В 08 В 15/02

Гасудерстееииый комитет оо делам изабретеиии и открытий (53) УДК 69792 (088.8) Опубликовано 23.06 81 Бюллетень № 23

Дата опубликования описания 23.06.81 (72) Авторы изобретения

В: Б. Попов и В. Д. Столер

Всесоюзный научно-исследовательский институт охра ы труда ВЦСПС

1 (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗООБРАЗНЫХ ВРЕДНОСТЕЙ

Изобретение относится к вентиляции и служит для удаления газообразных вредностей от линейных источников их возникновения.

Известны устройства для удаления газообразных вредностей, содержащие вертикальную от5 сасывающую панель с отверстием, установленную перпендикулярно плоскости расположения линейного источника выделения газообразных вредностей (11.

Недостатком данного устройства является то, что нижнюю кромку отверстия панели располагают на уровне плоскости источника вредностей, независимо от расстояния, на котором панель находится от источника, и для удаления вредностей необходимо отсасывать значительный объем воздуха.

Цель изобретения — уменьшение объема удаляемого воздуха, Поставленная цель достигается тем, что нижняя кромка отверстия размещена от плос-. кости расположения источника на расстоянии, составляющем 0,38 от расстояния между серединой источника и отсасывающей панелью.

На чертеже показано устройство, общий вид.

Устройство содержит вертикальную отсасывающую панель 1 с отверстием 2, установленную перпендикулярно плоскости расположения линейного источника 3 выделения газообразных вредностей, и нижняя кромка 4 отверстия 2 размещена от плоскости расположения источника 3 на расстоянии А, составляющем 0,38 от расстояния Б между серединой источника 3 и отсасывающей панелью 1.

Устройство работает следующим образом.

При установке нижней кромки 4 отверстия

2 панели на расстоянии А=0,38Б, струя воздуха с газообразными вредностями отклоняется в сторону панели 1. При этом струя делится на две части. Верхняя часть струи попадает в отверстие 2 и удаляется, а нижняя часть струи опускается вдоль панели 1 вниз, образуя тем самым линию раздела, которая запирает часть вредностей в зоне, . образованной панелью 1, плоскостью расположения линейного источника 3 и линией раздела. При этом утоп наклона линии разде840606!

Составитель В. Филимонов

Техред Т, Маточка

Редактор В. Жиленко

Корректор С. 11!екмар

Заказ 4739/58

Тираж 824

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

11оцписнос

Филиал ПП!1 "Патент", г. Ужгород, ул. Проектная, 4 ла по отношению к плоскости расположения а источника 3 равен " ?1 и не зависит от температуры последнего.

Таким образом, применение изобретения позволяет снизить расход воздуха, который необходим для удаления вредностей, сохраняя при этом параметры воздуха, соответствующие санитарно-гигиеническим нормам.

Формула изобретения

Устройство для удаления газообразных вредностей, содержащее вертикальную отсасываюгцую панель с отверстием, установленную перпендикулярно плоскости расположения линейного источника выделения газообразных вредностей, о т л и ч а ю щ е е с я тем, гто, с целью уменьшения объема удаляемого воздуха, нижняя кромка отверстия размещена от плоскости расположения источника на расстоянии, составляющем 0,38 от расстояния между ссрединой источника и отсасывающей панелью.

Источники информации, принятые во внимание при экспертизе

1. Староверов И. Г. Справочник проектировщика, ч. 11, М,, "Литература по строительству", 1969, с. 222.
