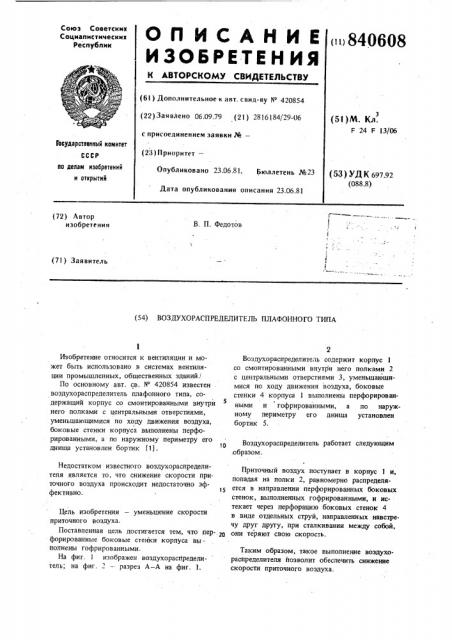

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()) 840608 (6l ) Дополнительное к авт. ñâèä-ву ))" 420854 (22) Заявлено 06.09.79 (21) 2816184/29-06 (5! )М. Кд.

F 24 F 13/06 с присоединением заявки,%—

Государственный комнтет (28) Приоритет— по делам изобретений н открытий

Опубликовано 23.06.81. Бюллетень №23

Дата опубликования описания 23.06.81 (53) УДК 697.92 (088.8) (72) Автор изобретения

В. П. Федотов (71) Заявитель (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ ПЛАФОННОГО ТИПА

Изобретение относится к вентиляции и может быть использовано в системах вентиляции промышленных, общественных зданий.

По основному авт. св. N 420854 известен воздухораспределитель плафонного типа, содержащий корпус со смонтированными внутри него полками с центральными отверстиями, уменьшающимися l10 ходу движения воздуха, боковые стенки корпуса выполнены перфорированными, а по наружному периметру его днища установлен бортик {1).

Недостатком известного воздухораспределителя является то, что снижение скорости приточного воздуха происходит недостаточно эф15 фективно.

Цель изобретения — уменьшение скорости лриточного воздуха.

Поставленная цель достигается тем, что пер- зо форированные боковые стенки корпуса выполнены гофрированными.

На фиг. 1 изображен воздухораспределитель; на фиг. — разрез А — А на фиг. 1.

Воздухораспределитель содержит корпус 1 со смонтированными внутри него полками 2 с центральными отверстиями 3, уменьшающимися по ходу движения воздуха, боковые стенки 4 корпуса 1 выполнены перфорированными и гофрированными, а по наружному периметру его днища установлен бортик 5.

Воздухораспределитель работает следующим .образом.

Приточный воздух поступает в корпус 1 и, попадая на полки 2, равномерно распределяется в направлении перфорированных боковых стенок, выполненных гофрированными, и истекает через перфорацию боковых стенок 4 в виде отдельных струй, направленных навстречу друг другу, при сталкивании между собой, они теряют свою скорость.

Таким образом, такое выполнение воздухораспределителя позволит обеспечить снижение скорости приточного воздуха.

Чоб0Я (оставитель B. (основская

Техред A. Бабинец

Редактор В. Жилсцко

Корректор (. !!!екмар

Заказ 4739/58

Тираж 824

В1!ИИПИ Государственного комитета (Т(Р по делам изобретений и открытий!

13035, Москва, Ж вЂ” 35, Раушская паб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, л. Проектная, 4

Форл1з!ла изобретения

Воздухораспределитель плафонного типа по авт. св. N 420854, о т л и ч а ю гц и и с я тем, что, с целью уменьшения скорости воздуха, боковые стенки корпуса выполнены гофрированными.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCYP N 420854, кл. F 24 F !3/08, !97).
