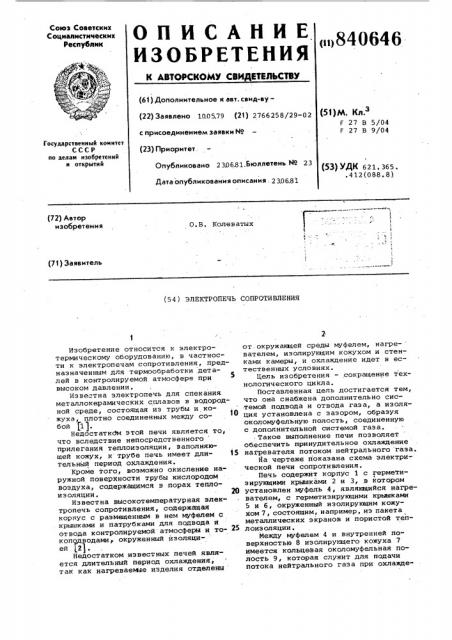

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к ввт. саид-ву— (22) Заявлено 100579 (21) 2766258/29-02 с присоединением заявки ¹ (23) Приоритет.
Опубликовано 2 306.81.Бюллетень № 23
Дата опубликования описания 2306.81 (51)М. Кл 3
F 27 В 5/04
F 27 В 9/04
Государственный комитет
СССР ио делам изобретений и открытий (53) УДК 621. 365. . 412 (088 ° 8) (72) Автор изобретения
О.В. Колеватых (71) Заявитель (54 ) ЭЛЕКТРОПЕЧЬ СОПРОТИВЛЕНИЯ
Изобретение относится к электротермическому оборудованию, в частности к электропечам сопротивления, предназначенным для термообработки деталей в контролируемой атмосфере при высоком давлении.
Иэве=тна злектропечь для спекания металлокерамических сплавов в водородной среде, состоящая иэ трубы и кожуха, плотно соединенных между собой $1 ).
Недостаткбм этой печи является то, что вследствие непосредственного прилегания теплоизоляции, заполняющей кожух, к трубе печь имеет дли- 15 тельный период охлаждения.
Кроме того, возможно окисление наружной поверхности трубы кислородом воздуха, содержащимся в порах теплоизоляции. 20
Известна высокотемпературная электропечь сопротивления, содержащая кориус с размещенным в нем муфелем с крышками и патрубками для подвода и отвода контролируемой атмосферы и то- 25 коподводамие окруженный изоляци- ей (2) . недостатком известных печей является длительный период охлаждения, так как нагреваеьые иэделия отделены от. окружающей среды муфелем, нагревателем, изолирующим кожухом и стенками камеры, и охлаждение идет в естественных условиях.
Цель изобретения вЂ,сокращение технологического цикла.
Поставленная цель достигается тем, что она снабжена дополнительно системой подвода и отвода газа, а изоляция установлена с зазором, образуя околомуфельную полость, соединенную с дополнительной системой газа.
- Такое выполнение печи позволяет обеспечить принудительное охлаждение нагревателя потоком нейтрального газа.
На чертеже показана схема- электрической печи сопротивления.
Печь содержит корпус 1 с герметизируктдиии крыаками 2 и 3, в котором установлен муфель 4, являкхдийся нагревателем, с герметизирующими крышками
5 и 6, окруженный изолирующим кожухом 7,состоящим, например,из пакета металлических экранов и пористой теплоизоляции.
Между муфелем 4 и внутренней поверхностью 8 иэолируктдего кожуха 7 имеется кольцевая околомуфельная полость 9, которая служит для подачи потока нейтрального газа при охлажде840646
Формула изобретения
Составитель Н. Кузовкина
Техред A. Бабинец КорректорС. Шекмар
Редактор М. Ликович
Заказ 4744/60 Тираж 658 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 нии муфеля 4 и для обеспечения работы печи при высоком давлении.
Муфель 4 имеет патрубки подвода 10 и отвода 11 контролируемой атмосферы, а корпус 1 — патрубки подвода 12 и отвода 13 дополнительной системы нейтрального газа. Патрубки 12 и 13 заведены в полость 14 корпуса 1. Полость 14 соединяется с кольцевой полостью 9 патрубками 15, установленными в изолирующем кожухе 7.
На муфеле 4 установлены контактные кольца 16, через которые электрический ток подводится к нагревателю.
Контроль температуры в рабочем пространстве печи осуществляется термо- 15 парой 17, установленной в отверстии крышки 5 °
Печь работает следующим образом.
Обрабатываемые детали загружаются в полость муфеля 4, после чего муфель д
4 и корпус 1 герметизируются крышками.
Через патрубок 12 полость 14 заполняется нейтральным газом, например азотом. По дополнительному патрубку
15 нейтральный газ подается в кольцевую полость 9. Через патрубок 10 по лость муфеля 4 заполняется контролируемой атмосферой. На контактные кольца 16 подается напряжение и контролируемая атмосфера нагревается до заданной температуры. После окончания цикла термообработки в кольцевой полости 9 создается поток нейтрального газ а, охлаждакщий муфель 4.
Конструкция печи, благодаря введению принудительного охлаждения нагревателя, позволяет сократить технологический цикл.
Электропечь сопротивления, содержащая корпус, размещенный в нем окруженный изоляцией муфель с крышками, патрубками для подвода и отвода контролируемой атмосферы и токоподводами, отличающаяся тем, что, с целью сокращения технологического цикла, она снабжена дополнительно системой подвода и отвода газа, а изоляция установлена с зазором, образуя околомуфельную полость, соединенную с дополнительной системой.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 84 348, кл. В 22 F 3/12, 1949.
2. Авторское свидетельство СССР
9 345637, кл. F 27 В 9/00, 1969.
