Реферат



Союз Советских

Социалистических

Республик

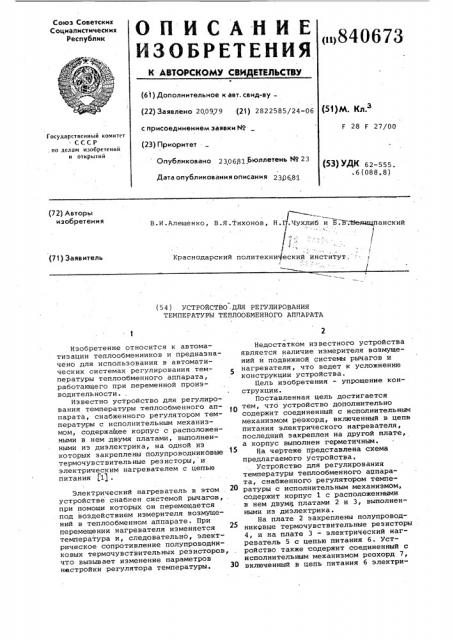

ОПИСАНИЕ щ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное кавт. свид-ву(22) Заявлено 200979 (21) 2822585/24-06 (51)M. Кп.

F F 27/00 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР, по делам изобретений и открытий

Опубликовано 2306р1 Бюллетень № 23 (Ç) УДК 62-555. .6(088.8) Дата опубликования описания 23ð 681

В.И.Алещенко, В.Я.Тихонов, Н.Q.Чухлиб и БЛ ЛНелыщпанский ,I

Краснодарский политехнический институт (72) Авторы изобретения (71) Заявитель (54 ) УСТРОИСТВО . ДЛЯ РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ ТЕПЛООБМЕННОГО АППАРАТА

Изобретение относится к автоматизации теплообменников и предназначено для использования в автоматических системах регулирования температуры теплообменного аппарата, работающего при переменной производительности..

Известно устройство для регулирования температуры теплообменного аппарата, снабженного регулятором температуры с исполнительным механиз-. мом, содержащее корпус с расположенными в нем двумя платами, выполненными из диэлектрика, на одной из которых закреплены полупроводникбвые 15 термочувствительные резисторы, и электрическим нагревателем с цепью питания (1$ .

Электрический нагреватель в этом . 20 устройстве снабжен системой рычагов, . при помощи которых он перемещается под воздействием измерителя возмущений в теплообменном аппарате. При перемещении нагревателя изменяется температура и, следовательно, электрическое сопротивление полупроводииковых термочувствительных резисторов, что вызывает изменение параметров настройки регулятора температуры.

Недостатком известного устройства является наличие измерителя возмущений и подвижной системы рычагов и нагревателя, что ведет к усложнению конструкции устройства.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что устройство дополнительно содержит соединенный с исполнительным механизмом ревхорд, включенный в цепв питания электрического нагревателя, последний закреплен на другой плате, а корпус выполнен герметичным.

На чертеже представлена схема предлагаемого устройства, Устройство для регулирования температуры теплообменного аппарата, снабженного регулятором температуры с исполнительным механизмом, содержит корпус 1 с расположенными в нем двумя платами 2 и 3, выполненными из диэлектрика.

На плате 2 закреплены полупроводниковые термочувствительные резисторы

4, и на плате 3 — электрический нагреватель 5 с цепью питания 6. Устройство также содержит соединенный с исполнительным механизмом реохорд 7, включенный в цепь питания 6 электри840673

Формула изобретения

К регулятору

К источнику

Составитель В.Назаров

Техред 3. Фанта. Корректор Г.Решетник

Редактор A.Õèì÷óê

Заказ 4746/61 Тираж 706, Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

Филиал ПИП "Патент", r.Óæãîðoä, ул.Проектная,4 ческого нагревателя 5, а корпус 1 выполнен герметичным. Корпус 1 размещен в потоке нагреваемого вещества.

Устройство работает следующим образом.

Температура внутри корпуса 1 с разме4еннйми в нем полупроводнико-. выми термочувствительными резисторами 4 и электрическим нагревателем

5 определяется величиной напряжения в цепи литания 6 электрического нагревателя 5 и теплообменом между корпусом 1 и потоком вещества. В свою очередь, величина напряжения в цепи питания 6 электрического нагревателя 5 определяется реохордом 7,.отражающим положение ис- 15 полнительного механизма регулятора температуры, а теплообиен зависит от скорости и температуры потока вещества. В результате электрическое сопротивление резисторов 4, определяю- 2О щее параметры настройки регулятора температуры, зависит от ноложвния исполнительного механизма и скорости и температуры потока вещества.

Выбором конструктивных параметров получают нужный закон изменения параметров настройки регулятора температуры в зависимости от положения исполнительного механизма и скорости. и температуры потока вещества.

В предлагаемом устройстве отсутствуют подвижные элементы и измеритель возмущающего воздействия, что упрощает.его конструкцию.

Устройство для регулирования температуры теплообменного аппарата, снабженного регулятором температуры с исполнительным механизмом, содержащее корпус с расположенными в нем двумя платами, выполненными иэ диэлектрика, на одной иэ которых закреплены полупроводниковые термочувствительные резисторы, и электрическим нагревателем с цепью питания, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, устройство дополнительно содержит соединенный с исполнительным механизмом реахорд, включенный в цепь питания электрического нагревателя, последний закреплен на другой плате, а корпус выполнен геометричным.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 426221, кл. G 05 В 13/02, 1971.
