Реферат

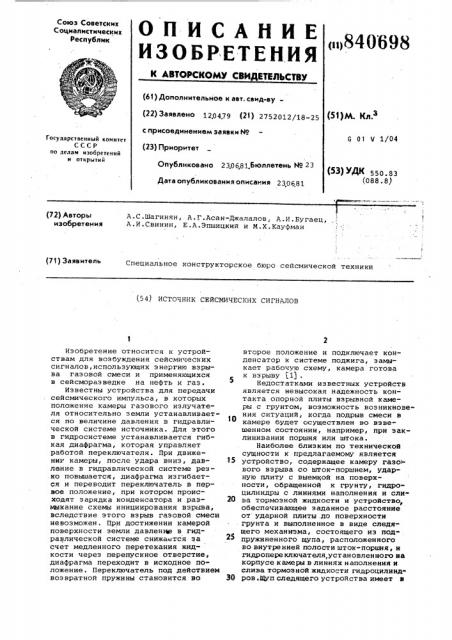

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{63) Дополнительное к авт. свид-ву— (22) Заявлено 12.04.79 (23) 2752012t18-25 (51М с присоединением заявки HP (23) Приоритет

С 01 Ч 1/04

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 230681.Бюллетень И9 23

Дата опубликования описания 230681 (53) У4(Ж 550. 83 (088. 8) (72) Авторы изобретения

А.С.шагинян, A.Ã.Àñàí-Джалалов т A.È.Áóãàåö, A.È.CâèHèí, Е.А.Эпшицкий и М.Х.Кауфман

Специальное конструкторское бюро сейсмической техники (71) Заявитель (54) ИСТОЧНИК СЕЙСМИЧЕСКИХ СИГНАЛОВ

Изобретение относится к устройствам для возбуждения сейсмических сигналов, использующих энергию взрыва газовой смеси и применяющихся в сейсморазведке на нефть и газ.

Известны устройства для передачи сейсмического импульса, в которых положение камеры газового излучателя относительно земли устанавливается по величине давления в гидравлической системе источника. Для этого в гидросистеме устанавливается гибкая диафрагма, которая управляет работой переключателя. При движении камеры, после удара вниз, давление в гидравлической системе резко повышается, диафрагма изгибается и переводит переключатель в первое положение, при котором происходят зарядка конденсатора и размыкание схемы инициирования взрыва, вследствие этого взрыв газовой смеси невозможен. При достижении камерой поверхности земли давленитв в гидравлической системе снижа тся за счет медленного перетекания жидкости через перепускное отверстие, диафрагма переходит в исходное положение. Переключатель под действием возвратной пружины становится во второе положение и подключает конденсатор к системе поджига, замыкает рабочую схему, камера готова к взрыву (1j .

Недостатками известных устройств является невысокая надежность контакта опорной плиты взрывной камеры с грунтом, возможность возникновения ситуаций, когда подрыв смеси в камере будет осуществлен во взвешенном состоянии, например, при заклинивании поршня или штока.

Наиболее близким по технической сущности к предлагаемому является

15 устройство, содержащее камеру газо, вого взрыва со шток-поршнем, ударную плиту с выемкой на поверхности, обращенной к грунту, гидроцилиндры с линиями наполнения и сли20 ва тормозной жидкости и устройство, обеспечивающее заданное расстояние от ударной плиты .до поверхности грунта и выполненное в виде следящего механизма, состоящего из подпружиненного щупа, расположенного во внутренней полости шток-поршня, и гидропереключателя,установленного на корпусе камеры в линиях наполнения и слива тормоз нбй жидкости гидроцилиндЗО ров.Щуп следящего устройства имеет в

840698 верхней части регулируемый -по высоте кулачок, взаимодействующий с гидравлическим переключателем, а в нижней части он снабжен пятой, соответствующей выемке на нижней поверхности ударной плиты (2) .

Однако следящее устройство, которое применимо в конструкциях источников раэгсжного типа, имеет сложную конструкцию,низкую наднжность в работе.

Цель изобретения — повышение надежности работы источника.. указанная цель достигается тем, что устройство контроля контакта взрывной камеры с грунтом выполнено в виде маятника, установленного на раме транспортного,средства и снабженного механизмом фиксации, выполненным в виде пневмо- или гидроцилиндра, рабочая полость которого соединена с системой подъема и опускания взрывной камеры, .и датчиком отклонения оси маятника от вертикали

l снабженным .контактами, связанными с блоком управления.

На чертеже схематично представлен источник ° сейсмических сигналов.

Источник содержит транспортное средство 1, на раме которого смонтирована взрывная камера 2,система 3 подьема и опускания взрывной камеры 2, блок 4 управления, газовая система

9,система 6 поджига газовой смеси, устройство контроля контакта взрывной камеры с грунтом, выполненное в виде маятника 7,установленного на раме транспортного средства 1 и снабженного механизмом фиксации и датчиком отклонения оси маятника от вертикали, причем механизм фиксации гыполнен в виде гидроцилиндра

8, рабочая полость 9 которого соединена с системой 3 подъема и опускания взрывной камеры, а датчик отклонения оси маятника от вертикали выполнен в виде герметичной емкости 10, жестко закрепленной на маятнике 7 и почти полностью заполненной токопроводящей жидкостью 11. Датчик снабжен контактами 12 и 13, связан ными с блоком 4 управления, причем контакт 12 изолирован пузырьком воздуха 14, образующимся за счет неполного заполнения емкости 10 жидкостью 11.

Когда взрывная камера 2 находится в транспортном положении, т.е. поднята. над грунтом, маятник 7 свободен, его ось занимает вертикальное положение, контакт 12 изолирован. пузырьком .воздуха 14.

Одновременно с опусканием взрывной камеры 2 в рабочее положение на грунт, гидроцилиндр 8 фиксирует маятник 7 в положении, которое он занимает перед опусканием, т.е.ось маятника 7 занимает вертикальное положение, а контакты 12 и 13 раз омк ну ты 4

10 !

S0

ЬО

При опускании взрывной камеры 2 на грунт транспортное средство 1 разгружается за счет упругости его элементов (подвеска, колеса происходит изменение положения рамы транспортного средства 1 относительно земли и, следовательно, отклонение оси маятника 7 от вертикали. При этом контакт 12 покрывается токопроводящей жидкостью 11, вследствие этого становится возможнрм-прохождение управляющего сигнала на поджиг газовой смеси. По сигналу от блока

4 управления газовая система 5 производит заполнение взрывной камеры 2 газовой смесью,. а система поджига б произ„водит ее поджиг Во взрывной камере 2. Далее сбрасывается давление из рабочей полости 9 гидроцилиндра 8, маятник 7 возвращается в вертикальное положение, между контактами 12 и 13 разрывается цепь управления системой б поджига газовой смеси.

Под воздействием сил, возникающих при поджиге газовой смеси во взрывной камере 2, она отрывается l от грунта.

Затем цикл повторяется.

В случае каких-либо нарушений в работе системы 3 подъема и опускания взрывная камерв 2 не опускается на грунт, транспортное средство вновь нагружается и поджига газовой смеси не происходит. формула изобретения

1. Источник сейсмических сигналов, содержащий транспортное средство, на раме которого смонтированы взрывная камера, система подъема и опускания взрывной камеры, блок управления, газовая система, система поджига газовой смеси, устройство контроля контакта взрывной камеры с грунтом, о т л и ч а ю шийся тем, что, с целью повышения надежности работы источника, устройство контроля контакта взрывной камеры с грунтом выполнено в виде маятника, установленного на раме транспортного средства, и снабженного механизмом фиксации и датчиком отклонения оси маятника от вертикали.

2. Источник по п.1, о т л и ч аю шийся тем, что механизм фиксации выполнен в виде пневмо- или гидроцилиндра, рабочая полость которого соединена с ситемой подъема и опускания взрывной камеры.

3. Источник по пп.1 и 2,о т л и ч а ю шийся тем, что датчик снабжен контактами, связанными с блоком управления.

Источники информации, принятые во внимание при экспертизе

1. Патент CIA М 3934672, кл. 181-117, опублик. 1976.

2. Авторское свидетельство СССР

9 473140, кл. G 01 V 1/14, 1973 (Прототип) .

840698

Составитель Л.Стремоухова

Редактор Г.Волкова - Техред С.Мигунова Корректор М.Деьщик

«&

Заказ 4750/62 Тираж 732 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

ЮЮ Ю

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
