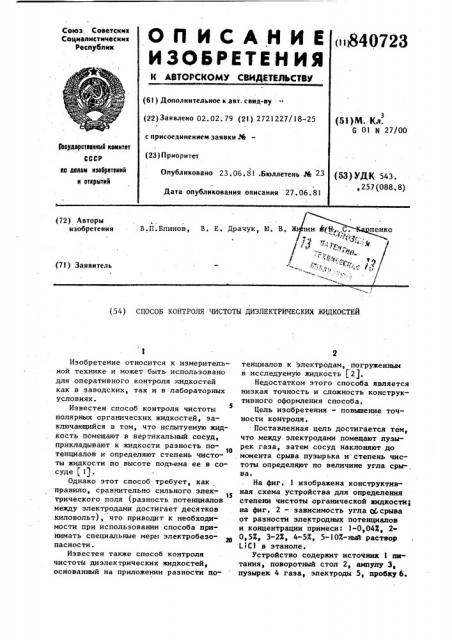

Реферат



(54) СПОСОБ КОНТРОЛЯ ЧИСТОТЫ ДИЭЛЕКТРИЧЕСИИ ЖИДКОСТЕЙ

Изобретение относится к измеритель-. ной технике и может быть использовано для оперативного контроля жидкостей как в заводских, так и в лабораторных условиях.

Известен способ контроля чистоты

S полярных органических жидкостей, заключающийся в том, что испытуемую жидкость помещают в вертикальный сосуд, прикладывают к жидкости разность поfO тенциалов и определяют степень чистоты жидкости по высоте подъема ее в сосуде (1).

Однако этот способ требует, как правило, сравнительно сильного электрического поля (разность потенциалов между электродами достигает десятков киловольт), что приводит к необходимости при использовании способа принимать специальные меры электробезопасности.

Известен также способ контроля чистотМ диэлектрических жидкостей, основанный на приложении разности потенциалов к электродам, погруженным в исследуемую жидкость (2).

Недостатком этого способа является низкая точность и сложность конструктивного оформления способа, Цель изобретения — повышение точности контроля.

Поставленная цель достигается тем, что между электродами помещают пузырек газа, затем сосуд наклоняют до момента срыва пузырька и степень чистоты определяют по величине угла срыва, На фиг. 1 изображена конструктивная схема устройства для определения степени чистоты органической жидкости; на фиг. 2 — зависимость угла о срыва от разности электродных потенциалов и концентрации примеси: 1-0,043, 20,5Х 3-2Х 4-5Х, 5-10Х-ный раствор

LiCl в этаноле.

Устройство содержит источник 1 питания, поворотный стол 2, ампулу 3, пузырек 4 газа, электроды 5, пробку б.

Формула изобретения

3 8407

Пример,:Проводят определение степени чистоты органической жидкостиэтилового спирта. Перед испытанием жидкости ампула З,представляющая собой прямой цилиндр с электродами 5 и.укрепленная на поворотном столе 2 перпендикулярно оси вращения последнего, разворачивается до вертикального положения. После чего заполняется жидкостью до определенной риски íà 1О ампуле так, что при размещении ампулы в плоскости горизонта образуется пузырек 4 воздуха определенных размеров. Затем на электроды подается напряжение (до 1000 В в зависимости от предлагаемой концентрации примеси) и стол плавно наклоняется до момента срыва пузырька с междуэлектродного положения. Полученный угол сравнивается с ближайшим табличным, ранее 2О определенным для данной разности электродных потенциалов и концентрации примеси.(фиг. 2), Как следует из представленных экспериментальных результатов (фиг. 2)25 необходимое напряжение источника питаю ния для концентрации 1,10 не превышает 40 В, 1,10 . - 6О В, и т,д, Устройство для определения степени чистоты органической жидкости являет-30 ся простым по конструкции и может быть легко собрано с незначительными доработками на базе широко распространенных стандартных узлов: пузырькового уровня, квадранта (со штатным столиком) типа 35

К0-10, источника питания 1000 Гц с регулировочйым автотрансформатором

ЛАТР-1М и др, Чувствительность этого устройства выше по сравнению с известным, При 40 этом имеет место одинаковое поднятие (или удержание в данном случае) неко23

4 торой эквивалентной плоскости поверхности жидкости, которое направлено строго по вертикале, в то время как смещение границы раздела происходит по образующей корпуса ампулы, находящейся в положении, близком к горизонтальному.

Таким образом, путь, пройденный поверхностью раздела корпуса сосуда (ампулы),при равной высоте поднятия эквивалентного уровня жидкости значительно больше, Повышенная чувствительность устройства обусловлена также и тем, что ионы примеси концентрируются преимущественно на границах раздела сред в пленочной области (между пузырьком и электродом).

Способ контроля чистоты диэлектрических жидкостей, основанный на приложении разности потенциалов к электродам, погруженным в исследуемую жидкость, отличающийся тем, что, с целью повышения чувствительности, между электродами помещают пузырек газа, затем сосуд наклоняют до момента срыва пузырька и степень чистоты определяют по величине угла срыва, Источники информации, принятые во внимание при экспертизе

1. Солодовниченко И, M. 0 поведении диэлектрических жидкостей в сильных неоднородных электрических полях. — "Электрохимия", 1966, т. 2, Ф 4, 472-478.

2, Авторское свидетельство СССР

Ф 176453, кл, G Ol М 27/00, 1964 (прототип).
