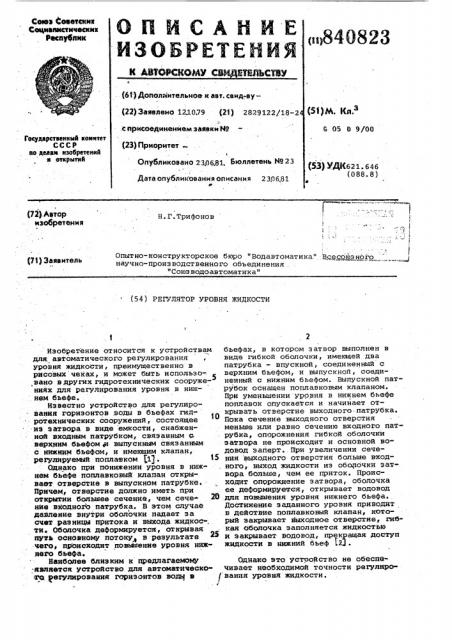

Реферат



Сеюз Феаетеинк

Сецмеектических

Республик (61) Дополнительное к авт. свид-ву(22) Заявлено 1210.79 (21) 2829122t18-2 с присоединением заявки М9

G 05 0 9/00

ГосуаарственныЯ комитет

СССР во делам язобретеяиЯ я открытнЯ (23) Приоритет

Опубликовано 230681. Бюллетень .N9 23 (533 УДК621. 646 (088. 8) Дата опубликования описания 2306,81 (72) Автор изобретения

Н.Г.Трифонов

l

1

Опытно-конструкторское бюро "Водавтоматика." Всесоюзного научно-произ водственного объединения .

"Союэводоавтоматика" (73) Заявитель (54) РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ

Изобретение относится к устройствам для автоматического регулирования уровня жидкости, преимущественно в рисовых чеках, и может быть использовано s других гидротехнических сооружениях для регулирования уровня в ниж- нем бьефе.

Известно устройство для регулирования горизонтов воды в бьефах гид-. ротехнических сооружений, состоящее иЗ затвора в виде емкости, снабженной входным патрубком, связанным С. верхним бьефом и выпускным связанным с нижним бьефом, и имеющим клапан, регулируемый поплавком $1).

Однако при понижении уровня в нижнем бьефе поплавковый клапан открывает отвврстив в выпускном патрубке.

Причем, отверстие должно иметь при открытии большее сечение, чем сече .20 ние входного патрубка. В этом случае давление внутри оболочки падает за счет разницы притока и выхода жидкос-.. ти. Оболочка деформируется-, открывая путь основному потоку, в результате чего, происходит повьакенив уровня нижsего бьефа.

Наибопве близким к предлагаемому .авлявтся устройство.для автоматическоiга регулирования горизонтов воды в f

Ф бьефах, в котором затвор выполнен в виде гибкой оболочки, имекщей два патрубка — впускной, соединенный с верхним бьефом, и выпускной, соединенный с нижним бьефом. Выпускной патрубок оснащен поплавковым клапаном.

При уменьшении уровня в нижнем бьефе поплавок опускается н начинает открывать отверстие выходного патрубка.

Пока сечение выходного отверстия меньше или разно сечению входного патрубка, опорожнения гибкой оболочки затвора не происходит и основной водовод заперт. При увеличении сечения выходного отверстия больше входного, выход жидкости нз оболочки затsoya больше, чем ее приток. Происходит опорожнение затвора, оболочка ее деформируется, открывает водовод для повышения уровня нижнего бьефа..

Достижение заданного уровня приводит в действие поплавковый клапан, который закрывает выходное отверстие, гибкая оболочка заполняется жидкостью и закрывает водовод, прекращая доступ жидкости в нижний бьеф 32J .

Однако зто устройство не обеспечивает необходимой точности регулирования уровня жидкости, 840823

Цель изобретения — повышение точности регулирования.

Поставленная цель достигается тем, что в устройстве, содержащем установленный между верхним и нижним бьефами трубопровод, затвор в виде камеры иэ эластичной оболочки, полость которой соединена с верхним бьефом посредством гибкого патрубка, и клапан, вязанный с поплавковым датчиком уровня, он содержит кронштейн и стенку с отверстием,,посредством которых раз- !О мещенный в нижнем бьефе затвор установлен на трубопроводе, причем клапан шарнирно закреплен на стенке и соединен с гибким патрубком, расположенным соосно отверстию в стенке. IS

На чертеже изображено предлагаемое устройство в закрытом положении, (в сечении по продольной оси трубопрово„" да).

Устройство состоит из трубопровода 20

1, сообщающего нижний и верхний бьефы, затвора, представляющего собой камеру 2 из гибкой оболочки, образующую со стенкой 3 замкнутую полость

4, эакрепляемую к трубопроводу 1 с помощью кронштейнов 5.

К стенке 3, имеющей отверстие 6, шарнирно установлена подвижная часть клапана 7 с закрепленным к нему рычагом 8 и концом гибкого патрубка 9 и трубки 10. ЗО

Рычаг 8 приводится в действие поплавковым датчиком 11 уровня через связь 12.

Устройство работает следующим образом. 35

При понижении уровня жидкости в нижнем бьефе, поплавковый датчик 11 уровня опускается и через связь 12 открывает отверстие 6 в стенке 3 затвоРа, одновРеменно отсоединяя от 40 полости 4 затвора гибкий патрубок 9; П

Происходит опорожнение через отверстие 6 полости 4, причем основной поток жидкости трубопровода 1, дополнительно. взаимодействуя на камеру 2 из гибкой оболочки, прижимает ее к стенке 3 и интенсивно выдавливает жидкость через отверстие 6 иэ полости затвора, Скорость срабатывания в..устройстве значительно болЬше, так как в полость 50

4 затвора 2 нет притока жидкости, идет только опорожнение.

За счет быстрого опорожнения затвор открывает более быстро полное сеИдет, 6HQTgQB 55 повышение уровня регулируемого бьефа.

При достижении заданного уровня поплавковый датчик 11 уровня через связь

12 и рычаг 8 посредством клапана 7 закрывает отверстие 6 в стенке 3 и одновременно через гибкий патрубок 9 40 и трубку 10 соединяет полость 4 затвора с основным потоком трубопровода 1.

Жидкость заполняет полость 4, деформирует гибкую оболочку и так как диаметр оболочки больше диаметра трубопровода 1 и следовательно, усилие на оболочку изнутри полости 4 больше, чем со стороны трубопровода, то оболочка прижимается к торцу трубопровода, перекрывая.доступ основному потоку в нижний бьеф. При падении уровня бьефа цикл повторяется.

Быстрое опорожнение ведет к более четкому и быстрому срабатыванию затвора, быстрому росту регулируемого уровня, что в свою очередь повьзаает точность регулирования. устройство работает на жидкости, несущей большое количество взвешенных частиц.

В известных устройствах воды с соцержанием взвешенных частиц, попадая во входное отверстие с одной скоростью покидает полость затвора с меньшей скоростью. Уменьшение скорости ведет к выделению осадка, который постепенно заполняет всю емкость обслочки.

Так как гибкая оболочка камеры затвора в известных устройствах подвергается давлению со,всех сторон и изнутри, то удаление взвешенных частиц возможно только потоком жидкости через затвор. Скорости же жидкости в затворе, замедляясь, наоборот, усугубляют процесс эаиления в нем.

В данном устройстве кроме быстроты срабатывания затвора, его полость при открытом клапане подвергается активному воздействию основного потока, который прижимает гибкую диафрагму к жесткой стенке и выдавливает как иэ тюбика кашицу из взвешенных частиц, оставшихся в полости затвора. При закрывании клапана струя из гибкого патрубка смывает остатки илистых частиц и способствует чистоте прилегаемых поверхностей у стенки и клапана.

Формула изобретения

Регулятор уровня жидкости, содержащий установленный между верхним и нижним бьефами трубопровод, затвор в виде камеры из эластичной оболоч-. ки, полость которой соединена с верхним бьефом посредством гибкого патрубка, и клапан, связанный с поплавковым датчиком уровня, о т л и ч а юшийся тем, что, с целью повышения точности регулятора, он.содержит кронштейн и стенку с отверстием, посредством которых размещенный в нижнем бьефе затвор установлен на трубопроводе, причем клапан шарнирно закреплен на стенке и соединен с гибким патрубком, расположенным соосно отверстию в стенке.

Источники информации, ° принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 334390, кл. Е 02 В 13/02-, 19.72.

2. Авторское свидетельство СССР

9 557142, кл. Е 02 В 13/00, 1977 (прототип), 840823
