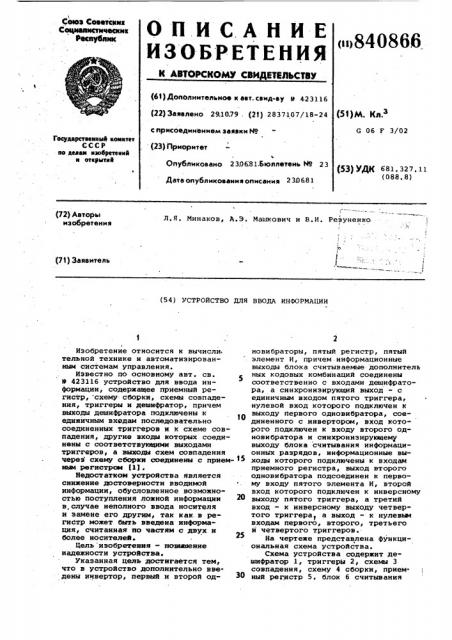

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

«»840866 (61) Дополнительиое к евт. саид-ву 9 423116 (22) Заявлено 291079 . (2f) 2837-107/18-24 с присоединением заявки Йе

<5ЦМ. Кл.з

Q F 3/02

Гесударственный ноинтет

СССР пе деаам наобветеннй н откэытнй (23) Г(риоритет

Ъ

Опубликовано 2 306:81.Бюллетень Й9 2 3 (53) УДК 681. 327.11 (088. 8) Дате опубликования описания 230681

Л.Я. Минаков, A.Ý. Машкович и В.И. Резуненко (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ

Изобретение относится к вычисли. тельной технике и автоматизированным системам управления.

Известно по основному авт. св. (Э 423116 устройство для ввода информации, содержащее приемный регистр, схему сборки, схемы совпадения, триггеры и дешифратор, причем выходы дешифратора подключены к единичным входам последовательно соединенных триггеров и к схеме совпадения, другие входы которых соединены с соответствующими выходами триггеров, а выходы схем совпадения через схему сборки соединены с приемиьэе регистром (1) .

Недостатком устройства является снижение достоверности вводимой информации, обусловленное возможностью поступления ложной информации в.случае неполного ввода носителя и замене его другим, так как. в регистр может быть введена информация, считанная по частям с двух и более носителей.

Цель изобретения - повьааение надежности устройства.

Укаэанная цель достигается тем, что в устройство дополнительно введены инвертор, первый и второй одновибраторы, пятый регистр, пятый элемент И, причем информационные выходы блока считываемые дополннтель ных кодовых комбинаций соединены соответственно с входами дешифратора, а синхроннзирующий выход - с единичным входом пятого триггера, нулевой вход которого подключен к выходу первого одновибратора, соединенного с инвертором, вход которого подключен к входу второго одновибратора и синхронизирующему выходу блока считывания информационных разрядов, информационные выходы которого подключены к входам приемного регистра, выход второго одновибратора подсоединен к первому входу пятого элемента И, второй вход которого подключен к инверсному выходу пятого триггера, а третий вход — к инверсному выходу четвертого триггерат а выход — к нулевым входам первого, второго, третьего и четвертого триггеров.

На чертеже представлена функциональная схема устройства.

Схема устройства содержит дешифратор 1, триггеры 2, схемы 3 совпадения, схему 4 сборки, приемный регистр 5. блок 6 считывания

840866

65 информационных разрядов, блок 7 считывания дополнительных кодовых комбийаций, сигнальный выход 8, установочный вход 9, дополнительный элемент

10, пятый триггер 11, первый и второй одновибраторы 12 и 13, инвертор

14, выход 15 блока считывания инфор,мационных разрядов и выход 16 блока считывания дополнительных кодовых. комбинаций.

На выходах 15 и 16 формируются синхроимпульсы, сопровождающие каждый считанный с носителя информационный разряд и каждую дополнительную

- кодовую комбинацию.

Носитель информации, например перфожетон с синхродорожкой, проходящей вдоль него, информационными разрядазщ, размещенными в верхней и дополнительными кодовыми комбинациями Размещенными в нижней его части, считывается в процессе ввода чувствительными элементами блоков . би 7.

Чувствительные элементы расположены конструктивно в два ряда. В верхнем ряду располагаются чувствительные элементы блока 6, а в нижнем — блока 7. Отдельные чувствительные элементы в каждом ряду считывают синхродорожку, в результате чего на выходах 15 и 16 вырабатываются синхроимпульсы.

В результате того, что чувствительные элементы блоков 6 и 7 сдвинуты в пространстве, в процессе ввода носителя сначала начинают поступать синхроимпульсы с выхода 15 °

При.этом считывание дополнительных кодовых комбинаций, а следовательно, и регистрации информационных разрядов не происходит.

По мере продвижения носителя, . синхродорожка начинает считываться также чувствительным элементом. блока 7, расположенным в нижнем ряду.

При этом синхронно с синхроимпульсами, поступающими с выхода 15, начинают поступать синхроимпульсы с выхода 16.

При изъятии носителя сначала прекращается поступление синхроимпульсов с выхода 16, а затем с выхода 15.

Устройство работает следующим образом.

При поступлении а выхода 15 первого синхроимпульса, по переднему его фронту формируется короткий импульс на выходе одновибратора 12.

Этот импульс опрокидывает триггер

11 в нулевое состояние,в результате чего на соответствующий вход элемента 10 поступает логическая 1 .

По,заднему фронту синхроимпульса формируется импульс на выходе одно» вибратора 13. Этот импульс проходит . через элемент 10 (на реверсивном выходе последнего триггера 2, а значит и на соответствующем входе элемента 10 в исходном состоянии поддерживается сигнал логической 1 ) на вторые входы триггеров 2, 5. подтверждая их нулевое состояние.

При появлении синхроимпульсов на выходе 16 эти.синхроипульсы поступают на единичный вход триггера г 11, поддерживая его в единичном состоянии. В этом случае импульсы с выхода одновибратора 13 не проходят через элемент 10 и происходит считывание дополнительных кодовых комбинаций и информационных разрядов с носителя. По мере регистрации информационных разрядов последовательно опрокидываются триггеры 2, начиная с первого. После считывания с носителя последнего информационного разряда опрокидывается послед20 ний триггер 2 и на выходе 8 устройства вырабатывается сигнал конца ввода.

При изъятии носителя поступление синхроимпульсов с выхода 16 прекра25 щается, в результате чего триггер

1l опрокидывается в нулевое состояние по переднему фронту синхроимпульса, поступающего с выхода 15, разрешая прохождение импульсов че- рез элемент 10 с выхода одновибратора 13.

Если информация с носителя считана полностью, в результате чего последний триггер 2 опрокидывается в единижнОе сОстОяние тО в этОм случае с реверсивного выхода последнего триггера 2 на соответствующий вход элемента 10 поступает сигнал логического 0, запрещая прохождение через элемент 10 импульса с

40 выхода одновибратора 13 независимо от состояния триггера 11, Триггеры

2 в этом случае могут быть установлены в исходное состояние только импульсом, формируемым внешним ус45 тройством и поступающим на вход 9.

Если информация с носителя считана не полностью, в результате чего последний триггер 2 остается в исходном нулевом состоянии, то в этом случае с Реверсивного выхода последнего триггера 2 на соответствующий вход элемента 10 поступает сигнал логической 1, Разрешаю щий прохождение через этот элемент импул сов с выхода одновибратора 13.

Первые несколько триггеров 2, перешедшие в единичное состояние (их число определяется числом считанных с носителя информационных разрядов), устанавливаются в исходd0,ное нулевое состояние.

Таким образом, частичный ввод информации с носителя и смешивание информационных разрядов, считанных

° р различных носителей становится

840866

Формула изобретения

ВНИИПИ Заказ 4766/71 Тираж 745 Подписное

Фйлиал ППП "Патент", r. Ужгород, ул. Проектная, 4 невозможным, iòî позволяет повысить достоверность вводимой информации.

Устройство для ввода информации по авт. св. Р 423116, о т л и ч аю щ е е с я тем, что, с целью повышения надежности устройства, в него введены инвертор, .первый и второй одновибраторы, пятый триггер, пятый элемент И, причем информационные выходы блока считывания дополнительных кодовых комбинаций соединены соответственно с входами дешифратора, а синхронизирующий выходс единичным входом пятого триггера, нулевой вход которого подключен к выходу первого одновибратора, соединенного с инвертором, вход которого подключен к входу второго одновибратора и синхронизирующему выходу блока считывания информационных разрядов, информационные выходы

5 которого подключены к входам приемного регистра, выход второго одновибратора подсоединен к первому входу пятого элемента H второй вход которого подключен к инверсному выходу пятого триггера, а третий вход к инверсному выходу четвертого триггера, а выход — к нулевым входам первого, второго, третьего и четвертого триггеров.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 423116, кл. G 06 F 3/02, 1974 (прототип).
