Реферат



Класс 43а, 36 № 8410f

СССР

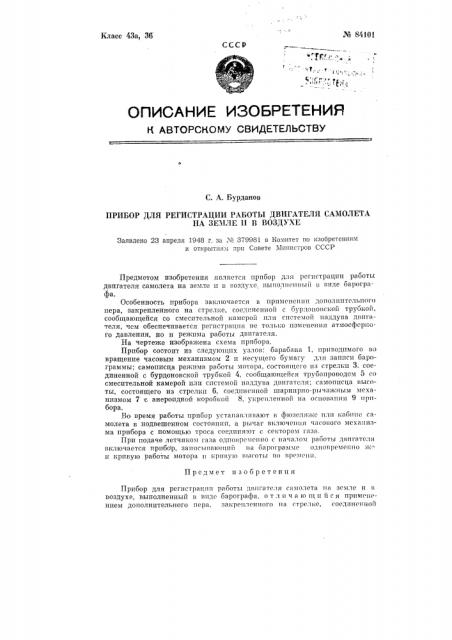

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. А. Бурданов

ПРИБОР ДЛЯ РЕГИСТРАЦИИ РАБОТЫ ДВИГАТЕЛЯ САМОЛЕТА

НА ЗЕМЛЕ П В ВОЗДУХЕ

Заявлено 23 апреля 1948 г. за х 379981 в Комитет но изобретениям и открытиям нри Совете Ыинистров СССР

Предмет изобретения

Прибор для регистрации раооты двигателя самолета на земле н в воздухе, выполненный в виде барографа, от л и ч а ю m н и ся применением дополнительного пера, закрепленного на стрелке, соединенной

Предметом изобретения явчяется прибор для регистрации работы двигателя самолета на земле н в воздухе, выполненный в виде барографа.

Особенность прибора заключается в применении дополнительного пера, закрепленного на стрелке, соединенной с оурдоновской трубкой, сообщающейся со смесительной камерой нлн системой наддува двигателя, чем обеспечивается регистрация не только изменения атмосферного давления, но и режима работы двигателя.

На чертеже изображена схема прибора.

Прибор состоит нз следующих узлов: барабана 1, приводимого во вращение часовым механизмом 2 п несущего бумагу для записи барограммы; самописца режима работы мотора. состоящего пз стрелки 3, соединенной с бурдоновской трубкой 4, сообщающейся труоопроводом 5 со смесительной камерой или системой наддува двигателя; самописца высоты, состоящего нз стрелки 6, соединенной шарнпр о-рычажным механизмом 7 c анероидной коробкой 8, укрепленной на основании 9 прибора.

Во время работы прпоор устанавливают в фюзеляже плн кабине самолета в подвешенном состоянии, а рычаг включения часового механизма прибора с помощью троса соединяют с, сектором газа.

При подаче летчиком газа одновременно с началом работы двигателя включается прибор, записываюгцнй на оарограмме одновременно же и кривую работы мотора и кривую высоты но времени.

К 84101 с бурдоновской трубкой, сообщающейся со смесительной камерой пли системой наддува двигатели, Комитет liIo делах изобрете:-пп1 и открытий при Согете йтпппстров СССР
