Реферат



С©юз Советских

Социалистических

Республик

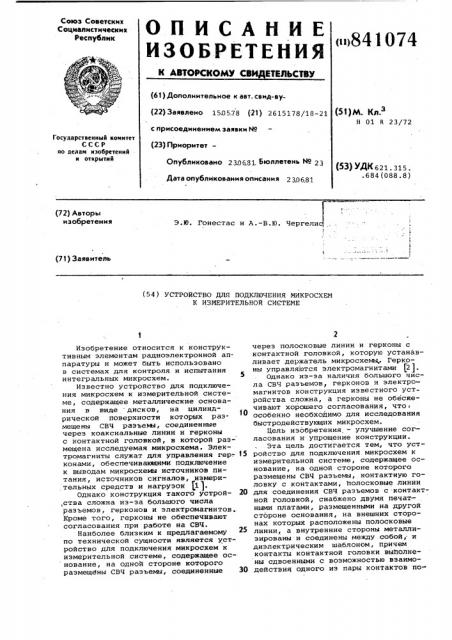

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ()841074

"Ъ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ е (61) Дополнительное к авт. сеид-ву(22) Заявлено 150578 (21) 2615178/18-21 с присоединением заявки Йо (23) Приоритет—

Опубликовано 230681 Бюллетень "1о 23

Дата опубликования оп сания 230681 (51)М. Кл.

H 01 R 23/72

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621 315 .684 (088.8) Э.Ю. Гонестас и A. — Â.Þ. Чергели (T2) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДКЛЮЧЕНИЯ МИКРОСХЕМ

К ИЗМЕРИТЕЛЬНОЙ СИСТЕМЕ

Изобретение относится к конструктивным элементам радиоэлектронной аппаратуры и может быть использовано в системах для контроля.и испытания интегральных микросхем.

Известно устройство для подключения микросхем к измерительной системе, содержащее металлические основания в ниде дисков, на цилиндрической поверхности которых размещены СВЧ разъемы, соединенные через коаксиальные линии и герконы с контактной головкой, в которой размещена исследуемая микросхема. Электромагниты служат для управления герконами, обеспечивающими подключение к выводам микросхемы источников питания, источников сигналов, измерительных средств и нагрузок P )Однако конструкция такого устрой,ства сложна из-за большого числа разъемов, герконов и электромагнитов..

Кроме того, герконы не обеспечивают согласования при работе на СВЧ.

Наиболее близким к предлагаемому по технической сущности является устройство для подключения микросхем к измерительной системе, содержащее основание, на одной стороне которого размещены СВЧ разъемы, соединенные через полосковые линии и герконы с контактной головкой, которую устанавливает держатель микросхемы, Герконы управляются электромагнитами (2).

Однако из-за наличия большого числа СВЧ разъемов, герконов и электромагнитов конструкция известного устройства сложна, а герконы не обеснечивают хорошего согласования, что ° особенно необходимо для исследования быстродействующих микросхем.

Цель изобретения — улучшение согласования и упрощение конструкции.

Эта цель достигается тем, что уст15 ройство для подключения микросхем к измерительной системе, содержащее основание, на одной стороне которого размещены СВЧ разъемы, контактную головку с контактами, полосковые линии

20 для соединения СВЧ разъемов с контактной головкой, снабжено двумя печат.— ными платами, размещенными на другой стороне основания, на внешних сторонах которых расположены полосковые линии, а внутренние стороны металлизированы и соединены между собой; и диэлектрическим шаблоном, причем контакты контактной головки выйолнены сдвоенными с возможностью взаимо30 действия одного из пары контактов по841074 лосковой линией из печатных плат, а другого — полосковой линией второй печатной платы через отверстия диэлектрического шаблона.

На фиг. 1 показано предлагаемое устройство, вид сверху; на фиг. 2— разрез А-A на фиг. 1; на фиг.. 3— разрез Б-Б на фиг. 1;. на фиг. 4 — электрическая схема устройства для одной пары выводов исследуемой микросхемы; на фиг. 5 — окончание полосковых линий с диэлектрическим шаблоном, вид (О сверху.

Устройство для подключения микросхем к измерительной системе содержит металлическое кольцо 1 с буртиком, в котором размещены печатные

15 платы 2 и 3 и основание 4. На внешних сторонах печатных плат 2 и 3 расположены полосковые линии 5 и б, соединенные с СВЧ разъемами 7 и 8, размещенными по двум концентрическим ок- 20 ружностям на основании 4. Внутренние стороны печатных плат 2 и 3 металлизированы, соединены между собой и образуют общую шину 9, соединенную с кольцом 1 и внешними проводниками СВЧ 25 разъемов 7 и 8. Число СВЧ разъемов в два раза больше числа выводов исследуемой микросхемы. На внешней стороне первой печатной платы 2 сходятся концы всех полосковых линий, с ними вэа- Эо имодействуют контакты 10 контактной головки, которые выполнены сдвоен- ными. Одна часть контакта 10 непосредственно контактирует с концом полосковой линии 5 печатной платы 2, а вторая часть контактирует с концом полосковой линии б через отверстия диэлектрического шаблона 11 (фиг. 4 и 5) .

Внутренние проводники 12 и 13 СВЧ разъемов выходят за пределы печатной платы 2, причем внутренний проводник 40

13 соединен с полосковой линией б. припоем 14 через печатную плату 3 (фиг. 2) . .Устройство работает следующим образом. 45

К выводам микросхемы 15 (фиг. 4) отдельно или в комплексе подключают источники сигналов, источники питания, измерительные средства и нагрузки, причем измерительные средства подключают к разъемам 7, а источники сигналов и питания — к разъемам .8. Нагрузки могут быть в самом измерительном средстве или подключены к металлическому кольцу 1 и к выступающему из платы концу внутреннего проводника

СВЧ разъема (фиг. 2 и фиг. 3 ). Измерительные средства подключены постоянно к каждому выводу микросхемы, а источники сигналов и питания (в том числе и импульсного ) подключают через диэлектрический, шаблон, который в основном необходим для отключения от

СВЧ тракта холостых полосковых линий, что улучшает согласование.

В предлагаемом устройстве габариты уменьшены в 5 раз и в 2-3 раза улучшено согласование.

Формула изобретения

Устройство для подключения микросхем к измерительной системе, содердащее основание, на одной стороне которого размещены СВЧ разъемы, контактную головку с контактами, полосковые линии для соединения СВЧ разъемов с контактной головкой, о т л и ч а— ю щ е е с я тем, что, с целью улучшения согласования и упрощения конструкции, оно снабжено двумя печатными платами, размещенными на другой стороне основания, на внешних сторонах которых расположены полосковые линии, а внутренние стороны металлизированы и соединены между собой, и диэлектрическим шаблоном, причем контакты контактной головки выполнены сдвоенными с возможностью взаимодействия одного из пары контактов с полосковой линией из печатных плат, а другого — с полосковой линией второй печатной платы через отверстия диэлектрического шаблона.

Источники информации, принятые во внимание при экспертизе

1. Патент США 9 3461386, кл. 324-158, 1971.

2.:Патент CUIA Р 3496464, кл. 324-73, 1971 (прототип).
