Устройство для обработки алфавитадискриминирования

Устройство для обработки алфавитадискриминирования

Иллюстрации

Показать все

Реферат

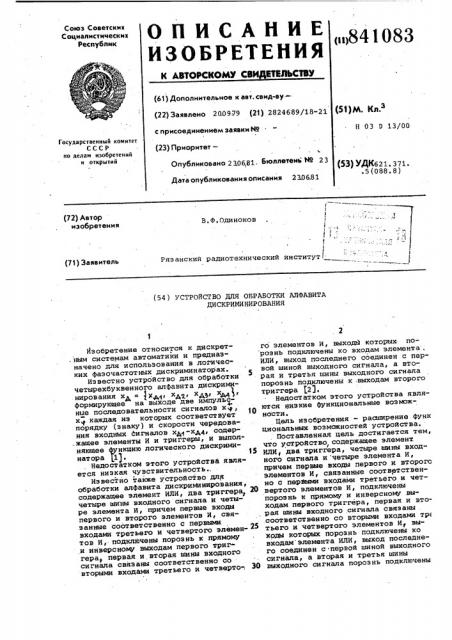

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ТИЛЬСТВУ

Союз Советских

Социалистических

Республик

<1>841083 (61) Дополнительное к авт. свид-ву(51)М. Кл 3 (22) Заявлено 200979 (21) 2824689/18-21

Н 03 0 13/00 с присоединением заявки ¹

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Ъ

Опубликовано 230681. Бюллетень Ж 23 (53) УДК621. 371. . 5 (0 88 . 8 ) Дата опубликования описания 2306.81 (72) Автор изобретения

В.Ф.Одиноков

Рязанский радиотехнический институт (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ АЛФАВИТА

ДИСКРИМИНИРОВАНИЯ

Из о брет ение от носится к ди скрет. ным системам автоматики и предназначено для использования в логических фазочастотных дискриминаторах.

Известно устройство для обработки четырехбуквенного алфавита дискриминирования хк = >с,, хд, хек, x )i формирующее на выходе две импульсные последовательности сигналов х,р, х каждая из которых соответствует порядку (знаку) и скорости чередования входных сигналов хки -хА4, содер.жащее элементы И и триггеры, и выполняющее функцию логического дискриминатора 1). т5

Недостатком этого устройства является низкая чувствительность..

Известно также устройство для обработки алфавита дискриминирования, содержащее элемент ИЛИ, два триггерат 20 четыре шины входного сигнала и четыре элемента И, причем первые вХодЫ первого и второго элементов И, связанные соответственно с первыми входами третьего и четвертого элемен- 25 тов И, подключены порознь к прямому и инверсному выходам первого триг гера первая и вторая шины входного

I сигнала связаны соответственно со вторыми входами третьего и четверто-, ЗО го элементов И, выходй которых порознь подключены ко входам элемента, ИЛИ, выход последнего соединен с первой шиной выходного сигнала, а втоpcLH и третья шины выходного сигнала порознь подключены к .выходам второго триггера $2).

Недостатком этого устройства являются низкие функциональные возможности

Цель изобретения — расширение функ циональных возможностей устройства.

Поставленная цель достигается тем, что устройство, содержащее элемент.

ИЛИ, два триггера, четыре шины входного сигнала и четыре элемента И, причем первые входы первого и второго элементов И, связанные соответственно с первыми входами третьего и четвертого элементов И, подключены порознь к прямому и инверсному .выходам первого триггера, первая и вторая шины входного сигнала связаны соответственно со вторыми входами тре тьего и четвертого элементов Ит вы ходьт которых порознь цодключенй ко входам элемента ИЛИ, выход последнего соединен с первой шиной выходного сигнала, а вторая и третья шины выходного сигнала порознь подключены

841083 к выходам второго триггера, снабжено двумя дополнительными - пятым и шестым элементами И, первые входы которых подключены к третьей шине входного сигнала, а вторые входы соединены соответственно с прямым и инверсным

5 выходаьж первого триггера, при этом установочный и обнуляющий входы упо- . мянутого триггера подключены соответственно к выходам третьего и четвертого элементов И, четвертая шина входного сигнала соединена со вторыми входами первого и второго элементов И, выходы последних подключены соответственно к одному установочному и одному обнуляюшему входам второго триггера причем другой установочный вход 15 второго триггера связан с выходом шестого элемента И, а другой обну-. ляющий вход. упомянутого триггера соединен с выходом пятого элемента И.

- На чертеже схематично представле- Щ но устройотво для обработки алфавита дискриминирования.

Устройство содержит триггеры 1 и 2, элементы И 3-8, элемент ИЛИ 9, шины

10-12 выходного сигнала, шины 13-16 25 входного сигнала, причем установочный и обнуляющий входы триггера 1 связаны порознь с выходами элементов

И 5 и б, и через элемент ИЛИ 9 - с. шиной 10, прямой выход триггера 1 сое-: динен со входами элементов 3, 5 и 7, инвертирующий выход триггера 1 соединен со входами элементов 4, б и 8, выходы элементов 3, 4, 7, и 8 подключены к соответствующим входам триггера 2, выходы последнего — к шинам

11 и 12, шина .14 соединена с входами элементов 3 и 4, шина 16 - со входами элементов 7 и 8, а шины 13 и

15 подключены соответственно ко входам элементов 5 и б. 40

Работа устройства поясняется таблицей переходов, где "0", "1" соответствуют состояниям входных сигналов и треггеров 1 и 2 - Q4, Q>, х@

N - номер строки (номер состояния45 устройства). Цифры в скобках - устой чивые состояния устройства, цифры без, скобок — состояния устройства, в которые оно переходит при подаче данного в том же столбце набора входных переменных хл.1- х . Символы выходных сигналов x» x+, х м обоз начают их единичные значения, прочерк— отсутствие выходных сигналов.

При входном наборе (хд1, х„, х, хА, ) = (О 0 0 О) устройство находится в устойчивом состоянии (1) (первая строка N = 1). Выходные сигналы при этом х = 1 (верхняя часть правой половины клетки, находящейся на пересечении строки N = 1) и указанного входного набора х = 0 (нижняя часть правой половины укаэанной клетки).

При подаче набора (1000) устройство переходит в состояние 2, меняя при этом выходной сигнал х на х+ (пере2 ход (1)-2- (2) ) . Состояния iðèããåðîâ

0.,;1, Оз при этОм изменяются как показ ано в столбце х .

Рассмотрим переход (1)-3- (3) устройства при изменении входного набора с (О 0 0 О) на (О 1 0 О). В состоянии (1) импульсный сигнал х отсутствует, а знаковый сигнал х равен единице. В состоянии 3 при. формировании выходного импульса x> = 1 знаковый сигнал х пода держивается тем же.

Таким образом, знаковый сигнал опережает импульсний. Значения Q Qy в таблице соответствуют потенциалам на прямых выходах триггера. Так, при

1 через элементы 4, б .и 8 разрешается прохождение входных сигналов.

Изменение состояний триггеров происходит отрицательным перепадом йа их R, S — входах, элемент 10 также "собирает" нулевые сигналы с выходов элементов 5 и б. В соответствии с принципом работы сигналы хм характеризуют скорость чередования букв алфавита дискриминирования, а х — порядок чередования.

Предлагаемое устройство позволяет сформировать знаковый сигнал, опережающий выходной импульсный сигнал, что позволяет использовать его в тех случаях, когда известные устройства не могут быть применены (например, на входе. реверсивных.счетчиков, имеющих один счетный вход - х, и два э наковых х, хф) .

841083

0

0

1

1

1

0

Д1 хА1 . ха ха х xz xz х х

1 (1) . — 2 †3 х,„ (1) — (1) — 0 0

+ х . х (2) 0 1 х

2 (?) (2) 4

1 х х хх х

3 (3) (3) (3) 4 х

1 х

1 0 хм

+ хх

2 х (4) (4) х+

1 1 х

4 (4) . 3 хм

Формула изобретения

Устройство для обработки алфавита 30 дискриминирования,содержащее элемент

ИЛИ, два триггера, четыре шины .входного сигнала и четыре элемента И, причем первые входы первого и второго элементов И, связанные соответственно35 с первыми входами третьего и четвертого элементов И, подключены порознь к прямому и инверсному выходам первого триггера, первая и вторая шины входного сигнала связаны соответственно 4О со вторыми входами третьего и четвертого элементов И, выходы которых по рознь подключены ко входам элемента

ИЛИ, выход последнего соединен с первой шиной выходного, сигнала, а вторая и третья. шины выходного сигнала по- 4> рознь подключены к выходам второго, триггера о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воэможностей устройства,оно снабжено двумя дополнительными йятым и 50 шестым элементами И, первые входы которых подключены к третьей шине входного сигнала, вторые входы соединены соответственно с прямым и инверсным выходами первого триггера, при этом установочный и обнуляющий входы упомянутого триггера подключены соответственно к выходам третьего и четвертого элементов И, четвертая шина входного, сигнала соединена со вторыми входами первого и второго элементов И, выходы последних подключены соответственно к одному установочному и одному обнуляющему входам второго триггера, причем другой установочный вход второго триггера связан с выходом шестого элемента И, а другой обнуляющий вход упомянутого триггера соединен с выходом пятого элемента И.

Источники информации, принятые во внимание при экспертизе

1.0диноков В.Ф. Синтез многочастотного импульсного дискриминатора. Известия ВУЗов.-"Приборостроение", т.Щ

1973, Р 5.

2. Авторское свидетельство СССР по заявке Р 2719491/18-21, кл. Н 03 0 13/00, 24. 01. 79 (прототип) .

841083
