Реферат



Союз Соаетскик

Социалистических

Республик

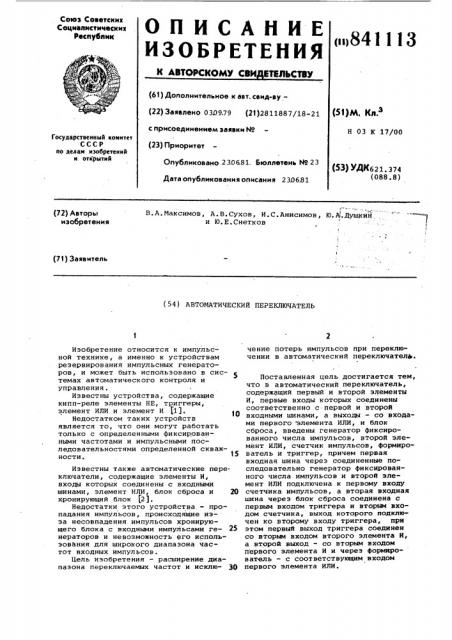

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

<н841113

-а (61) Дополнительное к авт. саид-ву— (22) Заявлено 030979 (21)2811887/18-21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 230681 Бюллетень Nо 23

Дата опубликования описания 2306.81

Р1)м, кл.з

Н 03 К 17/00

Государственный комитет

СССР но делан изобретений и открытий (53) УДК621. 374 (088.8) В.А.Максимов, A Â.Ñóõoâ, И.С.Анисимов, Ю. A:.Äóøêéé " " .3 и Ю.Е.Снетков

1 (72) Авторы изобретения (7! ) Заявитель (54 ) АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ

Изобретение относится к импульсной технике, а именно к устройствам резервирования импульсных генераторов, и может быть использовано в системах автоматического контроля и управления.

Известны устройства, содержащие кипп-реле элементы НЕ, триггеры, элемент ИЛИ и элемент И f1).

Недостатком таких устройств является то, что они могут работать только с определенными фиксированными частотами и импульсными последовательностями определенной скважности, Известны также автоматические переключатели, содержащие элементы И, входы которых соединены с входными шинами, элемент ИЛИ, блок сброса и 20 хронирующий блок (2).

Недостатки этого устройства. - пропадания импульсов, происходящие изза несовпадения импульсов хронирующего блока с входными импульсами ге- 25 нераторов и невозможность его использования для широкого диапазона частот входных импульсов.

Цель изобретения — расширение диапазона переключаемых частот и исклю- 30 чение потерь импульсов при переключении в автоматический переключателЬ.

Поставленная цель достигается тем, что в автоматический переключатель, содержащий первый и второй элементы

И., первые входы которых соединены соответственно с.первой и второй входными шинами, а выходы — со входами первого элемента ИЛИ, и блок сброса, введены генератор фиксированного числа импульсов, второй элемент ИЛИ, счетчик импульсов, формирователь и триггер, причем первая входная шина через соединенные последовательно генератор фиксированного числа импульсов и второй элемент ИЛИ подключена к первому входу счетчика импульсов, а вторая входная шина через блок сброса соединена с первым входом триггера и вторым входом счетчика, выход которого подключен ко второму входу триггера, при этом первый выход триггера соединен со вторым входом второго элемента И, а второй выход — со вторым входом первого элемента И и через формирователь — с соответствующим входом первого элемента ИЛИ.

841113

На чертеже представлена функцио- . нальная схема предлагаемого автома-, тического переключателя.

Переключатель содержит элементы

И 1 и 2, элемент ИЛИ 3, блок 4 сброса, генератор 5. фиксированного числа импульсов, элемент ИЛИ б, счетчик

7 импульсов, триггер 8, формирователь 9 одиночных импульсов, входные

1 шины 10 и 11 соответственно резервного и основного генераторов, выход ную шину с выходом 12.

Первые входы элементов И 1 и 2 соединены соответственно с входными шинами 11 и 10 основного и резервного. генераторов, а выходы — cooTветственно с первым и вторым входами элемента ИЛИ 3, причем шина 11 соединена также с входом блока 4 сброса, а шина 10 — с входом генератора 5 фиксированного числа импульсов,выходы которого соединены с входами 20 элемента ИЛИ б.

Выход элемента ИЛИ б соединен со счетным входом счетчика 7 импульсов, выход которого подключен к первому входу триггера 8 переключения, а 25 второй его вход соединен с выходом блока 4 сброса и входом сброса счетчика 7 импульсов.

Выходы триггера 8 переключения соответственно соединены со вторыми входами элементов И 1 и 2, при этом первый выход триггера 8 переключения через формирователь 9 одиночных импульсов соединен с третьим входом элемента ИЛИ 3. 35

Переключатель работает следующим образом.

В исходном состоянии первый элемент И 1 закрыт с выхода триггера 8 переключения, запрещающим потенциалом, который ие пропускает на вход 4О элемента ИЛИ 3 импульсы с шины 10, а на вход элемента И 2 с другого выхода триггера 8 переключения поступает разрешающий потенциал, и импульсы с шины 11 через элемент И 2 и эле- 45 мент ИЛИ 3 поступают на выход 12 .переключателя. На счетный выход счетчика 7 импульсов через генератор 5 фиксированного числа импульсов и элемент ИЛИ б поступают счетные импульсы 50 с шины 10,и счетчик 7 импульсов осу- ществляет их счет, Генератор 5 фиксированного числа импульсов представляет собой пассивную линию задержки, по каждому входному импульсу на его входе формирует на выходе фиксированное число параллельно-последовательных импульсов и выдает на вход элемента ИЛИ б, который преобразует их в последовательную серию импульсов. При этом число формируемых импульсов генератором 5 по каждому входному импульсу с шины 10 меньше числа необходимых импульсов для максимального счета (полного заполнения) счетчика 7 им- 65 пульсов, а сумма формируемых импульсов по двум входным импульсам с шины

10 больше числа необходимых импуль-. сов для максимального счета счетчиком 7 импульсов. Поэтому счетчик 7 импульсов выбирают таким, чтобы его коэффициент деления был больше числа импульсов, формируемых генератором 5 по одному входному импульсу с шины

10, и меньше суммы импульсов, формируемых генератором по двум входным импульсам с шины 10.

На вход сброса счетчика 7 импульсов с блока 4 сброса поступают одиночные импульсы сброса (импульсы установки счетчика 7 импульсов в исходное состояние), формируемые по каждому входному импульсу с шины 11.

Одновременно с выхода блока 4 сброса импульсы поступают на вход триггера

8 переключения и подтверждают его состояние, при котором с его выхода выдается разрешающий потенциал на вход элемента И 2 для прохождения на вход элемента ИЛИ 3 импульсов с шины 11 и запрещающий потенциал на вход элемента И 1 для прохождения на вход элемента ИЛИ 3 импульсов с шины 10.

При нормальной работе основного и резервного генераторов счетчик 7 импульсов по каждому входному импульсу с шины 11 устанавливается в исходное состояние, прекращая счет импульсов раньше полного его заполнения, и с выхода счетчика импульсов не выдается перепад напряжения на первый вход триггера 8 переключения. При пропадании импульсов от основного генератора с шины 11 прекращается поступление импульсов сброса через блок 4 сброса на вход установки в нуль счетчика 7 импульсов и первый вход триггера 8, прн этом счетчик импульсов продолжает считать импульсы, формируемые генератором 5 фиксированного числа импульсов, в кольцевом режиме.

В момент первого полного заполнения счетчика 7 импульсов с его выхода перепадом напряжения триггер 8 переключения устанавливается в другое устойчивое состояние; ис его выхода выдается разрешающий потенциал на элемент И 1 для прохождения импульсов с шины 10, а с другого выхода - запрещающий потенциал на элемент И 2. Одновременно в момент переключения триггера 8, разрешающим потенциалом с его выхода на формирователе 9 формируется одиночный импульс и выдается через элемент ИЛИ 3 на выход 12 переключателя, что исключает потерю импульсов на выходе .12, возникающую из-за задержки в автоматическом переключении с основйого на резервный генератор после пропадания входных импульсов на шине 11.

841113

Формула изобретения

Составитель Л. Захарова

Техред, Н.Бабурка КорректорН. Бабинец

Редактор С. Родикова

Заказ 4868/83 Тираж 988 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент",г. Ужгород, ул. Проектная, 4

При последующих полных заполнениях счетчика 7 импульсов импульсами с его выхода подтверждается установленное состояние триггера 8 переключения.

При восстановлении нормальной работы основного генератора по первому входному импульсу с шины 11 блок 4 сброса формирует импульс сброса и устанавливает счетчик 7 импульсов в исходное состояние, а триггер 8 переключения устанавливает- О ся в другое состояние и переключает на выход 12 переключателя импульсы основного генератора.

Таким образом, в автоматическом переключателе обеспечивается переклю- 5 чение импульсных последовательностей любой частоты и скважности, а также исключаются потери импульсов при переключении с одной входной шины на . другую при пропадании информации.

Автоматический переключатель, содержащий первый и второй элементы первые входы которых соединены соответственно с первой и второй входными шинами, а выход — co входами пер вого элемента ИЛИ, и блок сброса, отличающийся тем, что, с целью расширения диапазона переклю чаемых частот и исключения потерь импульсов при переключении, в него введены генератор фиксированного числа импульсов, второй элемент ИЛИ, счетчик импульсов, формирователь и триггер; причем первая входная шина через соединенные последовательно генератор фиксированного числа импульсов и второй элемент ИЛИ подключена к первому входу счетчика импульсов, а вторая входная шина через блом сброса соединена с первым входом триггера и вторым входом счетчика, выход которого подключен ко второму входу триггера, при этом первый выход триггера соединен со вторым входом второго элемента И, а второй выход - со вторым входом первого элемента И и через формирователь — с соответствующим входом первого элемента ИЛИ.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 347915, кл. Н 03 К 17/00, 10.08.72.

2. Авторское свидетельство СССР

Р 509993, кл. Н 03 К 17/00, 29.09.76.
