Магнитный пороговый элемент

Магнитный пороговый элемент

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

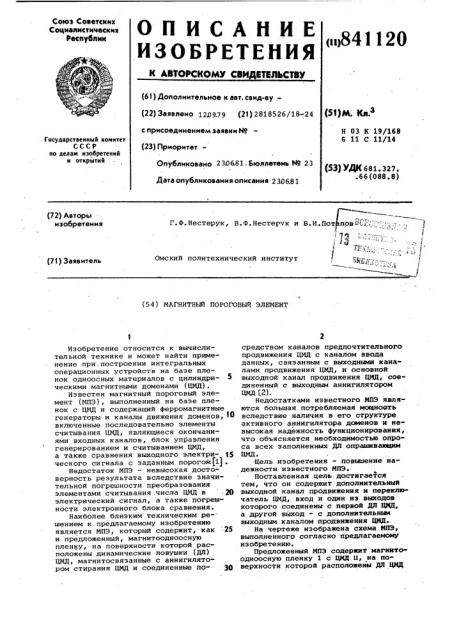

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

<щ841120 (61) Дополнительное к авт, свид-ву,(22) Заявлено 12,09.79 (21) 2818526/18-24 с присоединением заявки Йо (23) Приоритет—

Опубликовано 230681. Бюллетень 89 23 (51)м. к,.з

Н 03 К 19/168

G 11 С 11/14

Государственный комитет

СССР по делам изобретений и открйтий (53) УДК 681. 327..66(088.8) Дата опубликования описания 230681

Г.Ф.Нестерук, В.Ф.HecTepvK и В.И.Пот пов CZ;,:

)

Жы „"=/ (72) Авторы изобретения

Омский политехнический институт (71) Заявитель (54) МАГНИТНЫЙ ПОРОГОВЫЙ ЭЛЕМЕНТ

Изобретение относится к вычислительной технике и может найти применение при.построении интегральных операционных устройств на базе пленок одноосных материалов с цилиндри- 5 ческими магнитными доменами (ЦМД).

Известен магнитный пороговый элемент (МПЭ), выполненный на базе пленок с ЦМД и содержащий ферромагнитные генераторы и каналы движения доменов, 10 включенные последовательно элементы считывания ЦМД, являющиеся окончаниями входных каналов, блок управления генерированием и считыванием ЦМД, а также сравнения выходного электри- 15 ческого сигнала с заданным порогом(1) .

Недостаток МПЭ вЂ” невысокая досто.— верность результата вследствие значительной погрешности преобразования элементами считывания .числа ЦМД в 20 электрический сигнал, а также погрешности электронного блока сравнения.

Наиболее близким техническим ре- шением к предлагаемому изобретению является МПЭ, который содержит, как 25 и предложенный, магнитоодноосную пленку, на поверхности которой расположены динамические ловушки (ДЛ)

ЦМД, магнитосвязанные с аннигилятором стирания ЦМД и соединенные по- 30 средством каналов предпочтительного продвижения ЦМД с каналом ввода данных, связанным с выходными каналами продвижения ЦМД, и основной выходной канал продвижения ЦМД, соединенный с выходным аннигилятором

ЦМД (2).

Недостатками известного NII3 являются большая потребляемая мощноать вследствие наличия в его структуре активного аннигилятора доменов и невысокая надежность функционирования, что объясняется необходимостью опроса всех заполненных ДЛ опрашивавщим

ЦМД.

Цель изобретения — повышение надежности известного МПЭ.

Поставленная цель достигается тем, что он содержит дополнительный выходной канал продвижения и переключатель ЦМД, вход и один из выходов которого соединены с первой ДЛ ЦИД, а другой выход - с дополнительным выходным каналом продвижения ЦМД.

На чертеже изображена схема МПЭ, выполненного согласно предлагаемому изобретению.

Предложенный МПЭ содЕржит магиито одноосную пленку 1 с ЦМД U на поверхности которой расположены ДЛ ЦМД

841120

Ш,магнитосвязанные с аннигилятором стирания ЦИД 1У и соединенные посредством каналов предпочтительно продвижения ЦМД У с каналом ввода данных, связанным с входными .каналами продвижения(ЦМД УЩ, и основной выходной канал продвижения(ЦМД УЩ) соединенный с выходным аннигилятором

ЦИД 1Х, а также дополнительный выходной канал продвижения ЦМД Х и переключатель ЦМД Х1.

Цифрами 1-6 обозначены позиции, 10 занимаемые ЦМД во время работы МПЭ., Предложенный МПЭ функционирует следующим образом.

По входным каналам УП (позиции

1-2) в канал ввода данных У1 (позиции 15

2-3) поступает ЦМД входных,логических переменных, которые по каналам предпочтительного продвижения ЦМД У (позиции 3-5) последовательно заполняют ДЛ Ш. Количество заполненных доменами ДЛ равно числу поступивших по входным каналам ЦМД, но не превосходит величины порога, задаваемого общим числом ДЛ, так как все оставшиеся после заполнения ДЛ домены по основному выходному каналу УИ! продвигаются к аннигилятору доменой 1Х, где уничтожаются. В зависимости от числа доменов, поступивших в канал ввода данных У1, в первой ДЛ Ш, состояние которой определяет значение реализуемой пороговой функции, ЦМД либо присутствует (в случае превышения общего числа поступивших доменов над величиной порога), либо отсутствует (в противном случае), что идентифицирует соответственно единичное и нулевое значения пороговой функции. Возбуждая проводниковую аппликацию переключателя доменов Х1, осуществляем вывод ЦМД результата, @» реализуемой пороговой функции в дополнительный выходной канал продвижения

ЦИД Х (позиции 5-6).

Введение в структуру МПЭ дополнительного выходного канала, взаимосвязанного с первой ДЛ посредством управляемого переключателя ЦМД, позволяет повысить надежность МПЭ, так как отпадает необходимость производить опрос всех ДЛ спрашивающим доменом, как в известном МПЭ.

Формула изобретения

Магнитный пороговый элемент, содержащий магнитоодноосную пленку, на поверхности которой расположены динамические ловушки цилиндрических магнитных доменов, магнитосвязанные с аннигилятором стирания цилиндрических магнитных доменов и соединенные посредством каналов предпочтительного продвижения цилиндрических магнитных доменов с каналом ввода данных, связанным с входными каналами продвижения цилиндрических магнитных доменов и основной выходной канал продвижения цилиндрических магнитных доменов, соединенный с выходным аннигилятором цилиндрических магнитных доменов, о т л и ч а ю - шийся тем, что, с целью повышения надежности магнитного порогового элемента, он.содержит дополнительный выходной канал продвижения и переключатель цилиндрических магнитных доменов, вход и один из выходов которого соединен с первой динамической ловушкой цилиндрических, магнитных доменов, а другой выход — с дополнительным выходным каналом продвижения цилиндрических магнитных доменов.

Источники информации, принятые во внимание при экспертизе

1. Патент CIIIA 9 3780312,кл.340-174, 1977.

2. Авторское свидетельство СССР по заявке, Р 2672257/18-24, кл. Н 03 К 19/168, 1978 (прототип).
