Союз Советских
Социалистических
Рвслублик

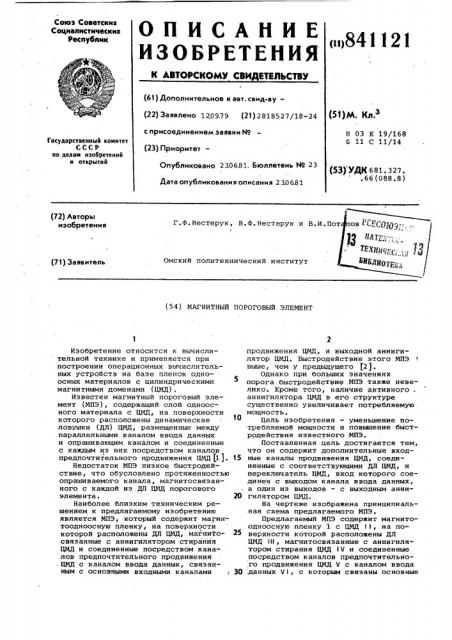

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 120979 (21) 2818527/18-24 (51) M
Н 03 К 19/168
G 11 С 11/14 с присоединением заявки ¹ (23) Приоритет—
Государственный комитет
СССР по делам изобретений и открытий
Опубликовано 2306.81. Бюллетень № 23 (53) УДК 681. 327 °.66 (088.8) Дата опубликования описания 230681 (72) Авторы изобретения
Г.Ф.Нестерук, В.Ф.Нестерук и В.И.По
Омский политехнический институт (71) Заявитель (54) МАГНИТНЫЙ ПОРОГОВЫЙ ЭЛЕМЕНТ
Изобретение относится к вычислительной технике и применяется при построении операционных вычислительных устройств на базе пленок одноосных материалов с цилиндрическими магнитными доменами (ЦМД).
Известен магнитный пороговый элемент (МПЭ), содержащий слой адноосного материала с ЦМД, на поверхности которого расположены динамические ловушки (ДЛ) ЦМД, размещенные между параллельными каналом ввода данных и опрашивающим каналом и соединенные с каждым из йих посредством каналов предпочтительного продвижения ЦМД (1). 15
Недостаток МПЭ низкое быстродействие, что обусловлено протяженностью опрашиваемого канала, магнитосвязанного с каждой иэ Дл ЦмД порогового элемента. 20
Наиболее близким. техническим решением к предлагаемому изобретению является МПЭ, который содержит магнитоодноосную пленку, на поверхности которой расположены ДЛ ЦМД, магнито- 25 связанные с аннигилятором стирания
ЦМД и соединенные посредством каналов предпочтительного продвижения . ЦМД с каналом ввода данных, связанным с основными входными каналами 30 продвижения ЦМД, и выходной аннигилятор ЦМД. Быстродействие этого МПЭ выше, чем у предыдущего 2J.
Однако при больших значениях порога быстродействие МПЭ также невелико. Кроме того, наличие активного . аннигилятора ЦМД в его структуре существенно увеличивает потребляемую мощность.
Цель изобретения - уменьшение потребляемой мощности и повышение быстродействия известного МПЭ.
Поставленная .цель достигается тем, что он содержит дополнительные входные каналы продвижения ЦМД, соединенные с соответствующими ДЛ ЦМД, и переключатель ЦМД, вход которого соединен с выходом канала ввода данных, а один из выходов — с выходным аннигилятором ЦМД.
На чертеже изображена принципиальная схема предлагаемого МПЭ.
Предлагаемый МПЭ содержит магнитоодноосную пленку 1 с ЦМД II на поверхности которой расположены ДЛ
ЦМД !Н, магнитосвяэанные с аннигилятором стирания ЦМД IV и соединенные посредством каналов предпочтительного продвижения ЦМД Ч с каналом ввода
:данных Vl с которым связаны основные
841121
;входные каналы продвижения ЦМД V! 1, и выходной аннигилятор ЦМД V I I 1, а также дополнительные входные каналы продвижения ЦМД 1Х, переключатель ЦМД Х и генератор ЦМД Х1.
Цифрами 1-8 обозначены позиции, занимаемые ЦМД во время работы МПЭ.
Предлагаемый МПЭ работает следующим ,образом.
ЦМД, соответствующие входным логическим переменным, и домен опроса поступают в МПЭ по основным VII u iO дополнительным IХ входным каналам, причем домены, движущиеся по каналам
IX (позиции 8-7),заносятся в соответствующие ДЛ ЦМД, а домены из основных входных каналов Vll продвигаются в канал ввода данных Vl. Последовательность ЦМД, поступающая в канал ввода данных, посредством каналов предпочтительного продвижения ЦМД Ч (позиции 3-7) заполняет свободные .ДЛ ЦМД. Если число входных доменов превышает величийу порога, то оставшиеся после заполнения ДЛ ЦМД домены с выхода канала ввода данных поступают на вход переключателя Х, проводниковая аппликация которого при этом не возбуждена,.и далее в выходной аннигилятор VIE! ° Всегда последним в последовательности ЦМД, движущейся по каналу ввода данных, .является домен опроса, причем в зависимости от Ç0 числа ЦМД, поступивших в МПЭ из основных и дополнительных входных каналов, домен опроса либо заполняет одну из
ДЛ ЦМД, либо продвигается в переключатель Х (соответственно случаи, ког- 35 да число входных ЦМД не превышает, либо Превышает величину порога МПЭ).
В момент времени, соответствующий предполагаемому нахождению домена опроса s позиции 4 переключателя Х, 4р возбуждается его проводниковая аппликация, приводящая к появлению ЦМД опроса в позиции 6 переключателя во втором иэ упомянутых случаев, что соответствует единичному значению реализуемой пороговой функции. в пер- 45 вом случае, когда число входных ЦМД не превышает величины порога МПЭ, домен опроса не поступает в позицию 4 переключателя, и, следовательно, не появляется на его выходе в пози- 50 ции 6, что соответствует нулевому значению реализуемой пороговой функции.
Быстродействие МПЭ вЂ” известного и предлагаемого МПЭ определяется 55 протяженностью канала движения доменов опроса от генератора ЦМД XI no каналам 1-2, 2-...-2-3...-3-4 до выхода МПЭ в позиции 6. При этом протяженность участка 2-2-...-2-3 соответствует числу основных входных каналов. Так как в предлагаемом
МПЭ при прочих равных условиях, например при числе входов Р, число основных входных каналов меньше числа основных входных каналов известного МПЭ на величину порога Т, определяемую числом ДЛ ЦМД, то его быстродействие выше быстродействия известного на соответствующее число тактов (такт — время оборота вектора поля управления) и составляет Р+3 такта против Р+Т+1 тактов у известного МПЭ.Наличие в схеме МПЭ переключателя ЦМД Х позволяет устранить активный аннигилятор ЦМД МПЭ известного, что существенно снижает потребляемую мощность..
Формула изобретения
Магнитный пороговый элемент, содержащий магнитоодноосную пленку, на поверхности которой расположены динамические лОвушки цилиндрических магнитных доменов, магнитосвязанные с аннигилятором стирания цилиндрических магнитных доменов и соединенные посредством каналов предпочтительного продвижения цилиндрических магнитных доменов с каналом ввода данных, связанным с основными входными каналами продвижения цилиндрических магнитных доменов, и выходной анннгилятор цилиндрических магнитных доменов, отличающийся тем, что, с целью уменьшения потребляемой мощности и повышения быстродействия магнитного порогового элемента, он содержит дополнительные входные каналы продвижения цилиндрических магнитных доменов; соединенные с соответствующими динамическими ловушками цилиндрических магнитных доменов, и переключатель цилиндрических.магнитных доменов, вход которого соединен с выходом канала ввода данных, а один из выходов — с выходным аннигилятором цилиндрических магнитных доменов.
Источники информации, принятые во внимание при экспертизе
1. Патент США М 3986016, кл. 340 - 174, 1978.
2. Авторское свидетельство СССР по заявке 9 2672257/18-24, кл. Н 03 К 19/168, 1978 (прототип).
