,!!!о 8Q j j /

Класс 42k, 28

СССР т t r -1 Ii " ц р

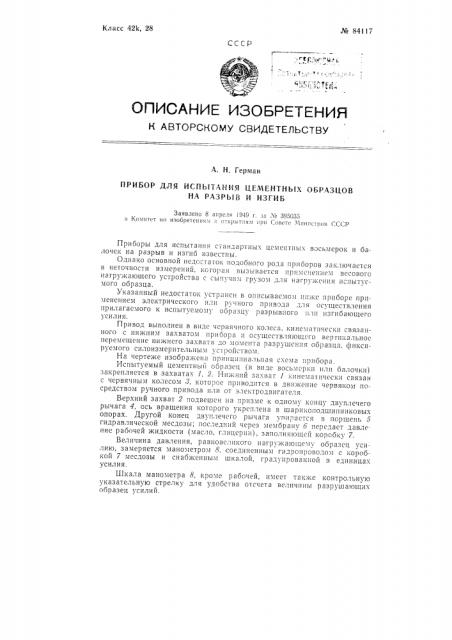

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

А. H. Герман

ПРИБОР ДЛЯ ИСПЫТАНИЯ ЦЕМЕНТНЫХ ОБРАЗЦОВ

НА РАЗРЫВ И ИЗГИБ

Заявлено 8 апреля 1949 г. ва Л 395035 в Комитет ио изобретена!!м )! от!!рв!таям ири (овстс Министров ГССР

При ооры p. III испытания стандартных lie!!Ie>!TH bi>: Hoebмерок i! лочск на разрыв и изгио известны.

Однако основной недсстаток подобного рода приборов заключался в неточности измерений, которая вызь вается применением весового наГp) æaioùeÃÎ устройства с сын 1 чи .,1 Гpx 301! для нагрх >Ke!1!I>I испытх смого образца.

Указанный недостаток устрянсн B описываемом ниже приборе применением электрического или ручного привода для осуществления прилагаемого к испытуемому образцу разрывного !!г!и изгибающего усилия.

Привод выполнен в виде червячного колеса, кинсматически связанного с нижним захватом прибора и осуществляющего вертикяльнос перемещение нижнсГО захвата до х!Омспта !)Язрушснпя Образца, фиксируемого силоизмерительным ус ройством, Ня чертеже изображена принципиальная сыма прибора, Испытуемый цементный образец (в виде восьмерки и IH балочки) закрепляется в захватах 1, 2, Нижний захват 1 кинсматически связан с червячным колесом 8, которос приводится в движение червяком посредством ручного привода или от электродвигателя.

Верхний захват 2 подвешен на призме к одному концу двуплечего рычага 4, ось вращения которого укрсплена B шарикоподшипниковых опорах. Другой конец двуплечсго рычага упирается в поршень 1> гидравлической месдозы; последний черсз мембрану 6 передает давле ние рабочей жидкости (масло. Глицерин, заполняющей коробку 7.

Величина давления. равновеликого нагружающе .!у образец усилию, замеряется манометром 8, соединенным гидропроводом с коробкой 7 месдозы и снабженным шкалой, градуированной в единицах усилия.

Шкала манометра 8, кроме раоочей, их!ест такжe контрольн ю указательную стрелку для удобства отсчета велич!!Г!ы разруша!ощих образец усилий.

55pcдiicт изооpeтени5!

Прибор для иепытапия цемс:5тных образцов на разрыв и изгиб, применением снаОжепного манометром Ги 1p3B. и!ческого силоизмеригсльного устройства, связанного рычажной системой с верхним захвагом для креп IcllkI5I испытуемого образца, о тл ич а ю щи и с 5! тем, что, в целях устранения причин исто шости результатов испытани5!, связанной с применением весового нагружающсго устройства с сыпучим грузом, нагружснис испытус:!ого ооразпа изгибающими и разрушающими

1 си, !ням и oc) lilccTB. icIIG Iiocpcgcтвом кинсх! атичсски cB5!32! IHQI 0 с нижним захватом червячного колеса, вращаемого электродвигателем или оТ ручного привода и предназначенного для вертикального перемещения нижнего захвата до момента разрыва образца, фиксирулог > спг5оизх5ер55тсльным устройством

Поди. к пеи. 7, Х вЂ” 61 г. Формат 70;:-; 108",6

Лак. 22об 19 Тираж 220

ЦБ1 И при Коки!тстс ио делам иаоорс!си:!й и о!к!5ь!!ии при Гоисгс . 1ииистрои CCCP

Москва, Цси р, М. Чсркасскии !:ср., д. 2,!1.

Объем 0,18 изд.;i.

Цена 4 к! п

Г!и!Огоа(1 nin пр, (.

Редактор H. M. Халецкий Текред Л. А. Дороднова Корректор Ю. М, Федулова
