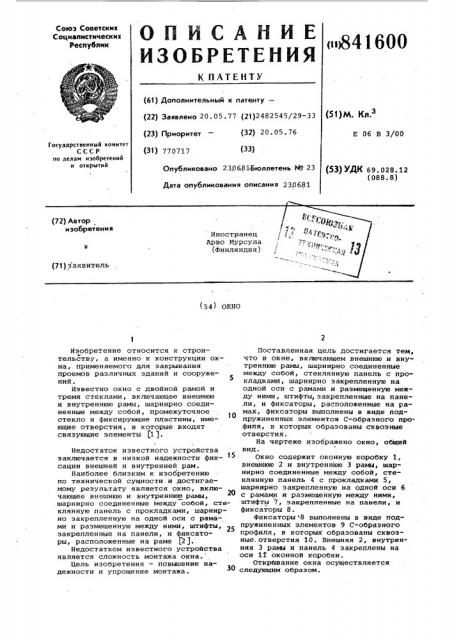

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (б1) Дополнительный к патенту— (22) Заявлено 20. 05.77 (21)2482545/29-33 (51)М. Кл.

3 (23) Приоритет — (32) 20. 05. 76

Е 06 В 3/00

Государственный комитет

СССР по делам изобретений и открытий (33) (31) 770717

Опубликовано 2306816юллетень М 23

Дата опубликования описания 230681 (53) УДК 69.028.12 (088.8) (54) ОКНО

Изобретение относится к строительству, а именно к конструкции окна, применяемого для закрывания проемов различных зданий и сооружений.

Известно окно с двойной рамой и тремя стеклами, включающее внешнюю и внутреннюю рамы, шарнирно соединенные между собой, промежуточное стекло и фиксирующие пластины, имеющие отверстия, в которые входят связующие элементы (1 ).

Недостаток известного устройства заключается в низкой надежности фиксации внешней и внутренней рам.

Наиболее близким к изобретению по технической сущности.и достигаемому результату является окно, включающее внешнюю и внутреннюю рамы, шарнирно соединенные между собой, стеклянную панель с прокладками, шарнирно закрепленную на одной оси с рамами и размещенную между ними, штифты, закрепленные на панели, и фиксаторы, расположенные на раме P2 ).

Недостатком известного устройства является сложность монтажа окна.

Цель изобретения — повышение надежности и упрощение монтажа.

Поставленная цель достигается тем, что в окне, включающем внешнюю и внутреннюю рамы, шарнирно соединенные между собой, стеклянную панель с прокладками, шарнирно закрепленную на одной оси с рамами и размещенную между ними, штифты, закрепленные на панели, и фиксаторы, расположенные на рамах, фиксаторы выполнены в виде под- . пружиненных элементов С-образного профиля, в которых образованы сквозные отверстия.

На чертеже изображено окно, общий вид.

Окно содержит оконную коробку 1, внешнюю 2 и внутреннюю 3 рамы, шарнирно соединенные между собой, стеклянную панель 4 с прокладками 5, шарнирно закрепленную на одной оси 6 с рамами и размещенную между ними, штифты 7, закрепленные на панели, и фиксаторы 8.

Фиксаторы 8 выполнены в виде подпружиненных элементов 9 С-образного профиля, в которых образованы сквозные.отверстия 10. Внешняя 2, внутренняя 3 рамы и панель 4 закреплены на оси 11 оконной коробки.

Открйвание окна осуществляется следующим образом.

841600

Соединенные между собой внешняя

2, внутренняя 3 рамы и панель 4 поворачиваются на оси 11 относитель- но оконной коробки 1. Затем нажимают подпружиненный фиксатор 8, который выходит из зацепления со штифтом

7 и тем самым обеспечивает разъеди-нение рамы 2 с рамой 3. Для разъединения рамы 2 с промежуточной панелью 4 также выводят из зацепления другой фиксатор 8 с противоположным концом штифта 7. 10

Процесс закрывания окна осуществляется в обратном порядке.

Изобретение позволяет повысить надежность фиксации рам и улучшить удобства эксплуатации окна. 15.

Формула изобретения

Окно, включающее внешнюю и внутрен нюю рамы, шарнирно соединенные между собой, стеклянную панель с прокладками, шарнирно закрепленную на одн ной оси с рамами и размещенную межд ими, штифты, закрепленные на панеУ ли, и фиксаторы, расположенные на рамах, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и упрощения монтажа, фиксаторы вым полнены в виде подпружиненных эл— ентов С-образного профиля, в котоерых образованы сквозные отверстия.

Источники информации, принятые во внимание при экспертизе

1„ 3 оННН 9 54-5621, кл. 89/2/А223.1, 1975.

2. Патент СССР У 566530, кл. Е 06 В 3/26", 1975.
