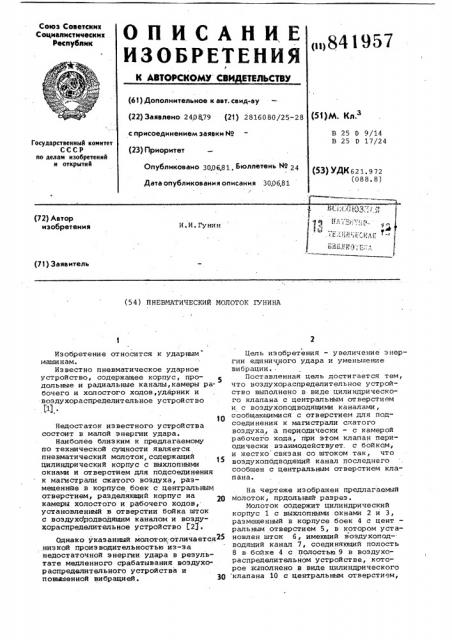

Союз Советскик
Социвлистичесния
Рвс ублик
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ИТЕЛЬСТВУ
<ц841957 (61) Дополнительное к авт. свид-ву (22) Заявлено 240879 (21) 2816080/25-28 с присоединением заявки ¹ (23) Приоритет
Опубликовано 3006.81, кзллетеHs N 24 (51)М. Кл, В 75 0 9/14
В 25 0 17/24
Государственный комитет
СССР но делам изобретений и открытий (53) УДК621. 972 (088. 8) Дата опубликования описания 30,06.81 (72) Автор изобретения
И,И, Гунин (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ МОЛОТОК IVHHHA
1О
Изобретение относится к ударным машинам.
Известно пневматическое ударное устройство, содержащее корпус, продольные и радиальные каналы, камеры рабочего и холостого ходов, ударник и воздухораспределительное устройство (1j .
Недостаток известного устройства состоит в малой энергии удара.
Наиболее близким к предлагаемому по технической сущности является пневматический молоток, содержащий цилиндрический корпус с выхлопными окнами и отверстием для подсоединения к магистрали сжатого воздуха, размещеннйе в корпусе боек с центральным отверстием, разделяющий корпус на камеры холостого и рабочего ходов, установленный в отверстии бойка шток с воздухо1тодводящим каналом и воздухораспределительное устройство (.23.
Однако указанный молоток,.отличается25 низкой производительностью из-за недостаточной энергии удара в результате медленного срабатывания воздухораспределительного устройства и повьыенной вибрацией. 30
Цель изобретения — увеличение энергии единичного удара и уменьшение вибрации ..
Поставленная цель достигается тем, что воздухораспределительное устройство выполнено в виде цилиндрического клапана с центральным отверстием и с воздухоподводящими каналами, сообщающимися с отверстием для подсоединения к магистрали сжатого воздуха, а периодически — c камерой рабочего хода, при этом клапан периодически взаимодействует, с бойком, и жестко связан со штоком так, что воздухопбдводящий канал последнего сообщен с центральным отверстием клапана.
На чертеже изображен предлагаемый молоток, прдольный разрез.
Молоток содержит цилиндрический корпус 1 с выхлопными окнами 2 и 3, размещенный в корпусе боек 4 с цент ральным отверстием 5, в котором установлен шток 6, имеющий воздухопод-водящий канал 7, соединяющий полость
8 в бойке 4 с полостью 9 в воздухораспределительном устройстве, которое выполнено в виде цилиндрического клапана 10 с центральным отверстием, 841957
11, (в котором размещен подпружиненный трубчатый золотник 12 с плунжером
13, проходящим через заглушку 14 и амортизатор 15, вз аимодей ст вующий с рукояткой 16 корпуса 1. В корпусе
1 имеется отверстие 17 для подсоединения к магистрали сжатого воздуха (не показана) и соединенный с ним канал 18, сечение которого регулируется винтом 19 и который сообщается
Ic полостью 20 за цилиндрическим клапаном 10.
Цилиндрический клапан 10 выполнен в виде катушки, в бурте 21 которой имеются воздухоподводящие каналы 22, через полость 23 соединенные с отверстием 17 для подсоединения к магис-1Э трали сжатого воздуха. Боек 4 делит йолость корпуса на камеру 24 холостого хода и камеру 25 рабочего хода.
Последняя периодически сообщается с воздухоподводяцими каналами 22. 20
В цилиндрическом клапане 10 выполнен также дренажный канал 26, который через,отверстие 27 соединяется с атмосферой. В центральном отверстии 11 цилиндрического клапана 10 размещен з5 шток 6 и закреплен в последнем, а воздухоподводящий канал 7 штока соединен с центральным отверстием цилиндрического клапана 10. Боек 4 взаимодействует периодически с цилиндрическим клапаном 10 и с рабочим инструментом 28 через диск 29.
Молоток работает следующим образом.
При впуск:е сжатого воздуха в отверстие 17 он заполняет полость 23 и по каналу 18 проходит в полость 20 за З5 цилиндрическим клапаном 10. Молоток готов к работе.
При упоре рабочим инструментом
28 рукояткой 16 надавливают на плунжер 13, отжимающий от поверхности 40 заглушки 14 трубчатый золотник 12.
Через образующую щель сжатый воздух из полости 20 по каналу 7 в штоке 6 заполняет полость 8 бойка 4 и поднимает боек 4 к цилиндрическому клапа- 4 ну 10, сжимаемый бойком воздух через дренажный канал 26 и отверстие 27 выходит в атмосферу. После того, как торец бойка 4, открывает центральное отверстие 5, воздух из полости 8, йз воэдухоподводящего канала 7, из полости 9 и полости 20 через выхлопные окна 2 и 3 выходит в атмосферу
Давление в полости 20 падает, так как сечение канала 18, регулируемое винтом 19, выполняется в 3 раза меньшим сечения воэдухоподводящего канала 7.
Избыточным давлением из полости
23 цилиндрический клапан 10 открывает камеру 25 рабочего хода корпуса ф()
1 и реэъединяет дренажный канал 26 от отверстия 27. Воздух иэ золотника
12 и отверстия 17 полости 23 через воздухоподводящие каналы 22 заполняет камеру 25 рабочего хода, трогая с места и разгоняя боек 4 к диску 29, а цилиндрический канал 10 продолжает движение к заглушке 14, т. е. в обратную сторону, урав новешивая отдачу бойка 4. Перед ударом о диск 29 открываются выхлопные окна 3, давление в камере 25 рабочего хода и полости
23 падает и цилиндрический клапан
10 действием пружины (не обозначена) трубчаго золотника 12 и сжатым в полости 8 воздухом закрывает камеру
25 рабочего хода. Воздух из полости
20 опять поступает в полость 8 бой- ка 4 и поднимает последний, если йа рукоятку 16 нажимают.
Поскольку масса цилиндрического клапана 10 равна или больше массы бойка
4, в момент трогания цилиндрического клапана 10 отдача направлена от рукоятки и в момент трогания бойка 4 уравновешивает отдачу от бойка.
Конструкция клапана в предлагаемом молотке уменьшает дросселирование при впуске воздуха и повышает энергию единичного удара.
Формула изобретения
Пневматический молоток, содержащий цилиндрический корпус с выхлоп ными окнами и отверстием для подсоединения к магистрали сжатого воздуха, размещенные в корпусе боек с центральным отверстием, разделяющий корпус на камеры холостого и рабочего ходов, установленный в отверстии бойка шток с воздухоподводящим каналом и воэдухораспределительное устройство, отли чающий сятем,что,с целью увеличения энергии единичного удара и уменьшения вибрации, воздухораспределительное устройство выполнено в виде цилиндрического клапана с центральным отверстием и воэду хоподводящими каналами, сообщающимися с отверстием для подсоединения к магистрали сжатого воздуха, а периодически — с камерой рабочего хода, при этом клапан периодически взаимодействует с бойком и жестко связан со штоком так, что воздухоподводящий канал госледнего сообщен с централь1 ным отверстием клапана.
Источники информации, принятые во внимание при экспертизе
1. Пневматические ручные машины
Справочник, Л., "Машиностроение", 1968, с. 236.
2. Авторское свидетельство СССР
Р 369208, кл. В 25 О 9/02, 19 70 (прототип) .
841957
Составитель Ю.Жебелев
Редактор И.Михеева Техред Ж,Кастелевич Корректор Л.Иван
Заказ 4955/17 Тираж 1090 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж" 35, Раушская наб,, д. 4/5
Филиал ППП "Патент", г. ужгород, ул. Проектная, 4
