Реферат

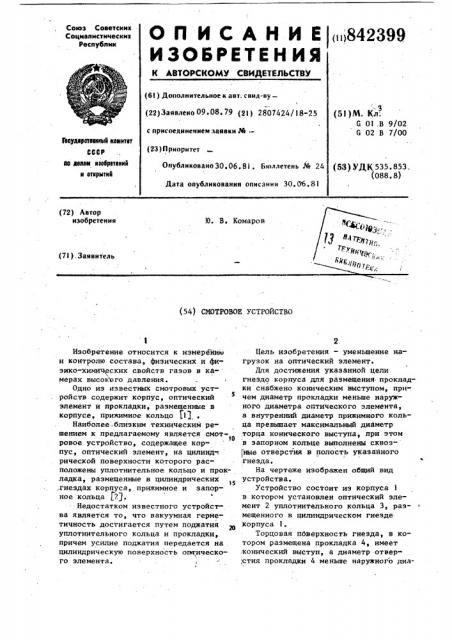

(ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >842399

Союз Советск их

Социалистических

Республик (51)М. Кл:

G О1 .В 9/02

G 02 В 7/00 (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.08. 79 (21) 2807424/18-25 с присоединением заявки М— (23) Приоритет

Гееудеиатееииый камитет

СССР ао мелам изабретеиий и етяаытий (53) УДК 535. 853., (088. 8) Опубликовано30.06.81, Беллетень Й 24

Дата опубликования описания 30. 66.81 (72) Автор изобретения

Ю. В. Комаров (7I).3àÿâèòåëü (54) CMOTPOSOE УСТРОЙСТВО

Изобретение относится к измерению и контролю состава, физических и физико-химических свойств газов в камерах высокого давления.

Одно из известных смотровых устройств содержит корпус, оптический элемент и прокладки, размещенные в корпусе, прижимное кольцо Pl(Наиболее .близким техническим решением к предлагаемому является смот1О ровое устройство, содержащее корпус, оптический элемент, на цилинд-. рической поверхности которого расположены уплотнительное кольцо и прокладка, размещенные в цилиндрических

15 ,гнездах корпуса, прижимное и запорное кольца 12, Недостатком известного устройства является то, что вакуумная герметичность достигается путем поджатия уплотнительного кольца и прокладки, причем усилие поджатия передается на . цилиндрическую поверхность отигическоГо элемента.

2.

Цель изобретения — уменьшение нагрузок на оптический элемент.

Для достижения указанной цели гнездо корпуса для размещения прокладки снабжено коническим выступом, причем диаметр прокладки меньше наружного диаметра оптического элемента, а внутренний диаметр прижимного кольца превышает максимальный диаметр торца конического выступа„ при этом в запорном кольце выполнены сквоз-! ные отверстия в полость указанного гнезда.

На чертеже изображен общий вид устройства.

Устройство состоит из корпуса 1 в котором установлен оптический элемент 2 уплотнительного кольца 3, размещенного в цилиндрическом гнезде корпуса 1.

Торцовая пбверхность гнезда, в котором размещена прокладка 4, имеет ,конический выступ, а диаметр отвер,стия прокладки 4 меньше наружного диа842399

Формула изобретения

3 метра оптического элемента, 2. Гайка

5 поджимает прижимное кольцо 6, которое контактирует с прокладкой 4 только по плоскости. Кольцо 6 уста навливается без натяга и служит тольS ко для фиксации прокладки в гнезде.

Запорное кольцо 7 контактирует без натяга с торцом оптического элемента

2 и имеет сквозные отверстия в полость указанного гнезда, соединяющие 10 эту полость с областью нормального давления.

Устройство работает следующим образом.

Под действием. высокого давления уп- 1S лотнительное кольцо 3 поднимается к поверхности канавки корпуса и к цилиндрической поверхности оптического элемента, обеспечивая надежное уплотнение. 20

Надежная вакуумная герметичность обеспечивается прокладкой 4, которая прижимается к конической поверхности выступа и цилиндрической поверхности оптического элемента за счет разности давлений, действующих на нее с левой, соединенной отверстиями в запорном кольце с областью нормального давления, и правой (вакуумной) сторон. 30

Предлагаемое смотровое устройство обеспечивает -уменьшение нагрузок на оптический элемент.

Смотровое устройство для интерференционных измерений потоков газа в камерах высокого давления, содержащее корпус, оптический элемент, на цилиндрической поверхности которого расположены уплотнительное кольцо и прокладка, размещенные в цилиндрических гнездах корпуса прижимное и запорное кольца, о т л и ч а ю щ ее с я тем, что, с цеяью уменьшения нагрузок на оптический элемент, гнездо корпуса для размещения прокладки снабжено коническим выступом, причем

«внутренний диаметр прокладки меньше наружного диаметра оптического элемента, а внутренний диаметр прижимного кольца превышает максимальный диаметр конического выступа при этом в запорном кольце выполнены сквозные отверстия в полость укаэанного гнезда.

Источники информации принятые во внимание при экспертизе

1. Патент Швейцарии Р 538703, кл. G 02 В 7/00, .F 21 Ч 31/02, опублик. 19?3.

2. Патент СНА Ф 3746431, кл. 350-319, кл. G 02 В 7/00, опублик. 1973.
