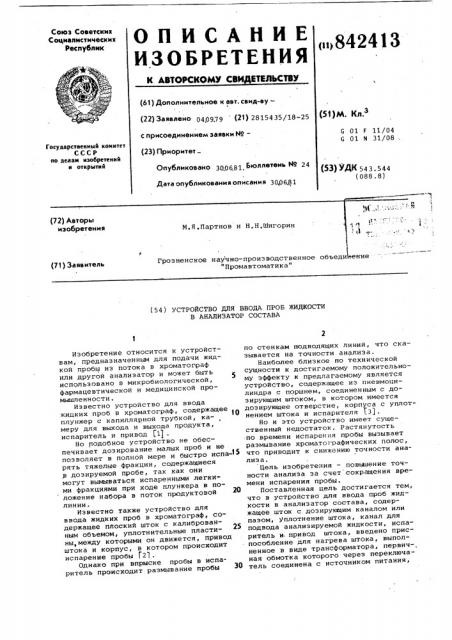

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт. свид-ву— (22) Заявлено 04pg7g (21) 2815435/18-25 (5 )М. (л.

3 с присоединением заявки ¹â€” (23) Приоритет

G F 11/04

G N 31/08

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 543. 544 (088.8) Опубликовано 3рр681 Бюллетемь ¹ 24

Дата опубликования описания 30,0681 1

Я (72) Авторы изобретения

М.Я.Партнов и Н.Н.Шигорин

Грозненское научно-производственное объеди ение

"Промавтоматика" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ПРОБ ЖИДКОСТИ

B АНАЛИЗАТОР СОСТАВА

Изобретение относится к устройствам, предназначенным для подачи жидкой пробы из потока в хроматограф или другой анализатор и может быть использовано в микробиологической, фармацевтической и медицинской промышленности.

Известно устройство для ввода жидких проб в хроматограф, содержащее 10 плунжер с капиллярной трубкой, камеру для выхода и выхода. продукта, испаритель и привод (1) .

Но подобное устройство не обеспечивает доэирование малых проб и не позволяет в полной мере и быстро испа-1з рять тяжелые фракции, содержащиеся в дозируемой пробе, так как они могут вымываться испаренными легкими фракциями при ходе плунжера в положение набора в поток продуктовой 20 линии.

Известно также устройство для ввода жидких проб в хроматограф, со2 ным объемом, уплотнительные пластины,между которыми он движется, привод штока и корпус, в котором происходит испарение пробы f21.

Однако при впрыске пробы в испаритель происходит размывание пробы по стенкам подводящих линий, что сказывается на точности анализа.

Наиболее близкое по технической сущности к достигаемому положительному эФфекту к предлагаемому является устройство, содержащее из пневмоцилиндра с поршнем, соединенным с дозирующим штоком, в котором имеется доэирующее отверстие, корпуса с уплотнением штока и испарителя Г3).

Но и это устройство имеет существенный недостаток. Растянутость по времени испарения пробы вызывает размывание хроматографических полос, что приводит к снижению точности анализа.

Цель изобретения — повышение точности анализа за счет сокращения времени испарения пробы.

Поставленная цель достигается тем, что в устройство для ввода проб жидкости в анализатор состава, содержащее шток с дозирующим каналом или пазом, уплотнение штока, канал для подвода анализируемой жидкости, испаритель и.привод штока, введено приспособление для нагрева штока, выполненное в виде трансформатора, первичная обмотка которого через переключатель соединена с источником питания, 842413 а вторичная обмотка соединена со штоком и корпусом испарителя.

На чертеже показано предлагаемое устройство.

Устройство состоит из пневмоцилиндра 1, в котором движется поршень с дозирующим штоком 2, соединенным гибким проводником .3 через изоляционную втулку 4 со горичной обмоткой трансформатора 5, включенного через переключатель 6.

В корпусе дозатора 7 расположено уплотнение штока 8 с продуктовым каналом. К корпусу 7 присоединен испаритель 9, имеющий каналы для входа и выхода газа носителя.

Устройство работает следующим образом.

В положении набора дозирующее отверстие штока 2 расположено против продуктового канала, через который подводится и сбрасывается анализируемый продукт.В это время трай= сформатор 5 отключен.

В положенЪ и испарения шток 2 перемещается в крайнее нижнее положение, перенося отобранную пробу в испаритель 9 и, войдя своим концом в соприкосновение с корпусом испарителя, замыкает .электрическую цепь вторичной обмотки трансформатора 5.

При этом переключатель 6 отключает напряжение с временной задержкой

,0,5-1 с после осуществления надежного контакта штока 2 с корпусом испарителя 9.

Отключение напряжения происходит по истечении времени, необходимого для полного и быстрого испарения пробы, которое зависит от мощности, подводимой к штоку, и составляет порядка 2-5 с.

Использование предлагаемого дозатора жидкости позволит повысить точность анализа за счет сокращения времени испарения пробы, что позволит получить более качественный целевой продукт благодаря своевременному воздействию на ход технологического процесса. формула изобретения

Устройство для ввода проб жидкос15 ти в анализатор состава, содержащее шток с дозирующим каналом или газом, уплотнение штока, канал для подвода анализируемой жидкости, испаритель и привод штока, о т л ич а ю щ е е с я тем, что, с целью повышения точности анализа за счет сокращения времени испарения пробы, в него введено приспособление для нагрева штока, выполненное в виде трансформатора; первичная обмотка которого через переключатель соединена с источником питания, а вторичная обмотка соединена со штоком и корпусом испарителя.

ЗО Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 247609, кл. G 01 F 11/04, 1962.

2. Авторское свидетельствл СССР

35 М 306415, кл. G 01 N 31/08, .-1 975.

3. Патент США Р 3824859, кл. 73-422, 1974 (прототип).
