Плотномер для жидких сред

Плотномер для жидких сред

Иллюстрации

Показать все

Реферат



Союз Соаетснн«

Соцнаннстнчеснни

Респубннн

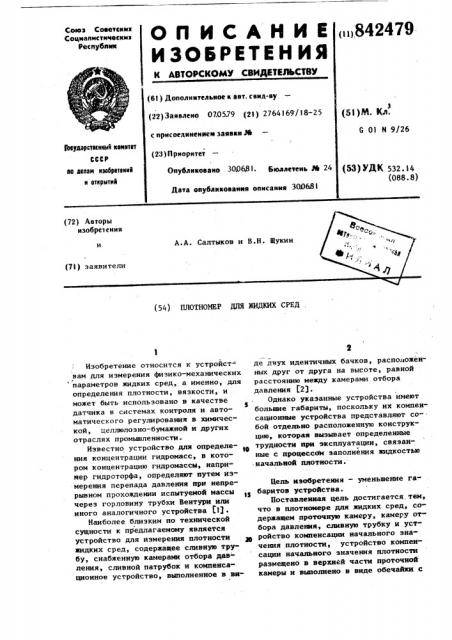

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

G 01 и 9/26

9кударствеииый «фнитет

СССР ав делан изобрвтвиий и открытий

Опубликовано 300631. Бюллетень М 24

Лата опублнковання опнсання 300681 (53) У@К 532.14 (088. 8) (54) ПЛОТНОИЕР ДЛЯ ЖИДКИХ СРЕД

Изобретение относится к устройствам для измерения физико-механических

*параиетров жидких сред, а именно, для определения плотности, вязкости, и может быть использовано в качестве

5 датчика в системах контроля и автоиатического регулирования в химической, целлюлозно-бумажной и других отраслях промышленности.

Известно устройство для определения концентрации гидроиасс, в котором концентрацию гидромассы, например гидроторфа, определяют путем измерения перепада давления при непрерывном прохождении испытуемой массы через горловину трубки Вентури или иного аналогичного устройства 511 .

Наиболее близким по технической сущности к предлагаемому является устройство для измерения плотности З, жидких сред, содержащее сливную трубу, снабженную камерами отбора дав- ления, .сливной патрубок и компенсационное устройство, выполненное в виде двух идентичных бачков, расположенных друг от друга на высоте, равной расстоянию между камерами отбора давления Г2,1 .

Однако указанные устройства имеют большие габариты, поскольку их компенсационные устройства представляют собой отдельно расположенную конструкцию, которая вызывает определенные трудности при эксплуатации, связанные с процессот» заполнения жидкостью начальной плотности.

Цель изобретения — уменьшение габаритов устройства.

Поставленная цель достигается,тем, что в плотномере для жидких сред, содержащем проточную камеру, камеру отбора давлетн»я, сливиую трубку и устройство компенсации начального значения плотности, устройство компенсации начального значения плотности размещено в верхней части проточной камеры и выполнено в виде обечайки с возможностью вертикального перемещения по камере.

На чертеже изображено предлагаемое устройство.

Плотномер состоит из проточной . камеры 1, камеры 2 отбора давления, сливной трубки 3, компенсационного устройства 4, проточной трубки 5 и кожуха 6.

Принцип действия устройства основан на законе Пуазейля, согласно которому для нормальных вязких жидкостей между количеством жидкости, протекающей в единицу времени через капилляр, и давлением существует прямая пропорциональность. Для случая истечения жидкости через трубу эта зависимость описывается формулой р ЛЕ Р ° wc@

d 2 где — сопротивление трубы, ср — скорость, О,d — длина и диаметр трубы, — плотность.

Устройство работает следующим образом.

При подаче в плотномер воды при нормальных условиях в камере 2 создается разрежение P = . H . Для компенсации разрежения, соответствующего начальному значению плотности, обечайка 4 перемещается до .установления в проточной камере 1 напора, равного

Р = 7 . Н, при котором в камере 2

2 разрежение полностью, компенсируется

Р— Р О, при этом уровень воды стабилизируется. Затем в плотномер подается жидкость, плотность которой необходимо определить. Сопротивление

2479 4 проточной трубки 5 мало по сравнению со сливной трубкой 3 и им можно пренебречь вследствие малой ее длины.

Скорость истечения жидкости в сливной трубке замедляется, в результате чего уровень в камере 2 возрастает и создается напор, пропорциональный плотнос ти. Под воздействием напора происходит выравнивание количества поступаю1О щей и вытекающей жидкости, а уровень ее в камере 2 устанавливается на определенное значение.

Предлагаемое устройство имеет небольшие габариты, надежно в работе и удобно в эксплуатации.

Формула изобретения

Плотномер для жидких сред, содержащий проточную камеру, камеру отбора давления, сливную трубку и устройство компенсации начального значения плотности, отличающийся тем, что, с целью уменьшения габаритов плотномера, устройство компенсации начального значения плотности размещено в верхней части проточной камеры и выполнено в виде обечайки

30 с возможностью вертикального перемещения по камере.

Источники информации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 54555, кл. G 01 и 9/26, 1939.

2. Авторское свидетельство СССР

У 210446, кл. G 01 и 9/26, 1965 (прототип).

842479 фид/Рсп

N иааф) Тираж 9 l О Подписное

ВНИИПИ Государственного комитета CCGP о делам изобретений и открытий 5 .,. д. а

Заказ 8225

Филиал ППП "Патент", г. Уагород, ул. Проектная, 4

Составитель А. Свеинщкова

Редактор Т. Мермелщтайн Техред M.Òàáàêîâè÷ Kappa N. Поао — г— Я
