Реферат



«ii842484

Союз Советских

Соцналнстнческнх

Ресвубанк

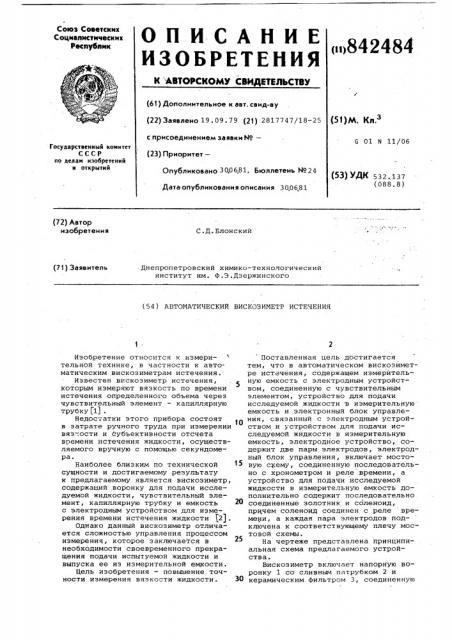

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-e (61) Дополнительное к авт. свид-ву (22) Заявлено 19. 09.79 (21) 2817747/18-25 с присоединением заявки ¹â€” (51)М. Кл. а 01 Н 11/06

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет— (53) УДК 532,137 (088.8) Опубликовано 300681. Бюллетень ¹24

Дата опубликования описания 30.06,81 (72) Автор изобретения

С.Д.Блонский (71) Заявитель

Днепропетровский химико-технологический институт им. Ф.Э.Дзержинского (54) АВТОМАТИЧЕСКИЙ ВИСКОЗИМЕТР ИСТЕЧЕНИЯ

Изобретение относится к измерительной технике, в частности к автоматическим вискозиметрам истечения..

Известен вискозиметр истечения, которым измеряют вязкость по времени истечения определенного объема через чувствительный элемент — капиллярную трубку(1) .

Недостатки этого прибора состоят в затрате ручного труда при измерении вяз".ости и субъективности отсчета времени истечения жидкости, осуществляемого вручную с помощью секундомера.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является вискозиметр, содержащий воронку для подачи исследуемой жидкости, чувствительный элемент, капиллярную трубку и емкость с электродным устройством для иэмерения времени истечения жидкости (2).

Однако данный вискозиметр отличается сложностью управления процессом измерения, которое заключается в необходимости своевременного прекращения подачи испытуемой жидкости и выпуска ее из измерительной емКости.

Цель изобретения — повышение.точности измерения вязкости жидкости.

Поставленная цель достигается тем, что в автоматическом вискозиметре истечения, содержащем измеритель5 ную емкость с электродным устройством, соединенную с чувствительным элементом, устройство для подачи исследуемой жидкости в измерительную емкость и электронный блок управления, связанный с электродным устройством и устройством для подачи исследуемой жидкости в измерительную емкость, электродное устройство, содержит две пары электродов, электродный блок управления, включает мостовую схему, соединенйую последовательно с хронометром и реле времени, а устройство для подачи исследуемой жидкости в измерительную емкость дополнительно содержит последовательно соединенные золотник и соленоид, причем соленоид соединен с реле времени, а каждая пара электродов подключена к соответствующему плечу мостовой схемы.

На чертеже представлена принципиальная схема предлагаемого устройства.

Вискозиметр включает напорную воронку 1 со сливным патрубком 2 и

ЗО керамическим. фильтром 3, соединенную

842484 трубкой 4 с золотниковым устройством 5, поршень 6 которого может занимать два.фиксированных положения. В нижней части золотникового устройства имеется сливной патрубок 7. С золотниковым устройством соединена капиллярная трубка 8, заключенная в металлический чехол 9..

Сверху над капиллярной трубкой установлена измерительная емкость 10, в суженных частях-которой расположены верхняя пара электродов 11 для пу- о ска хронометра и нижняя 12 для остановки его. С верхней суженной частью измерительной емкости соединена сливная воронка 13 с патрубком 14. Каждая пара электродов включена в одно 15 из плеч соответствующих мостков 15 и

16 с электронными усилителями, кото рые связаны с реле 17 и 18, обеспечивающими пуск и остановку хронометра 19. Для управления поршнем эолот- никового устройства с помощью соленоида 20 предусмотрено реле 21 времени, связанное с хронометром, а для поддержания постоянной температуры испытуемой жидкости в измерительной емкости — штуцер с датчиком

22, релейное регулирующее устройство 23 и нагреватель 24 с теплоизоляцией ..

Устройство работает следующим об-. разом.

Испытуемая жидкость подается в напорную воронку 1, фильтруется от механических примесей на фильтре 3 и-поступает по трубке 4 через канал поршня 6 золотникового устройства 5, 35 капиллярную трубку 8 и .измерительную емкость 10. Избыток поступающей жидкости вытекает через сливной патрубок 2. После заполнения измерительной емкости 10 и сливной воронки 13 4О вискозиметр подготовлен к измерению и реле 21 времени осуществляет с помощью соленоида 20 переключение поршня 6 во второе положение с одновременным сбросом на нуль показания хронометра. При этом доступ жидкости по трубке 4 перекрывается, канал поршня 6 соединяется со сливным патрубком 7 золотникового устройства и начинается свободное течение жидкости через капиллярную трубку 8.

При разрыве цепи верхней пары электродов 11 происходит разбаланс моста 15, сигнал усиливается и срабатывает реле 17, которое включает хронометр 19. 55

При разрыве цепи нижней пары электродов 12 аналогичным образом происходит остановка хронометра. После этого реле 21 времени переключает поршень 6 золотникового устройства 60 в прежнее положение и система вновь заполняется испытуемой жидкостью.

Длительность цикла измерения в зависимости от вязкости жидкости-составляет 2-3 мин.

При отклонении температуры испытуемой жидкости, которая воспринимается датчиком 22, релейное регулирующее устройство 23 включает нагреватель 24 и доводит ее до заданного значения. С целью расширения диапа,зона измерения вязкости жидкости капиллярная трубка 8 выполнена съемной и диаметр капилляра подбирают в зависимости от вязкости испытуемых жидкостей.

Предлагаемое устройство обладает высокой точностью измерения без затрат ручного труда, конструктивно просто, не требует высококвалифицированного обслуживания и может быть использовано для измерения вязкости высокоагрессивных и любых других жидкостей, обладающих даже незначительной электропроводностью. Используемый хронометр имеет цифровой выход, что удобно для связи прибора с управляющей ЭВМ и АСУ ТП.

Формула изобретения

Автоматический вискозиметр истечения, содержащий измерительную емкость с электродным устройством, соединенную с чувствительным элементом, устройство для подачи исследуемой жидкости в измерительную емкость и электронный .блок управления, связанный с электродным устройством и устройством для подачи исследуемой жидкости в измерительную емкость, о т л и ч а ю шийся тем, что, с целью повышения точности измерения, электродное устройство содержит две пары электродов, электронный блок управления включает мостовую схему, соединенную последовательно с хронометром и реле времени, а устройство для подачи исследуемой жидкости в измерительную емкость дополнительно содержит последовательно соединенные золотник и соленоид, причем соленоид соединен с реле времени, а каждая пара электродов подключена к соответствующему плечу мостовой схемы.

Источники информации, принятые во внимание при экспертизе

1. Степанов Л.П. и Чесноков Н.A.

Современное состояние техники измерения вязкости. М., Стандартгиз, 1959,с.5-9.

2. Патент Великобритании Р 1424227, кл.G 01 N 11/06, 1976 (прототип).
