Союз Colo TclcHx

Социапнстическик

Республик

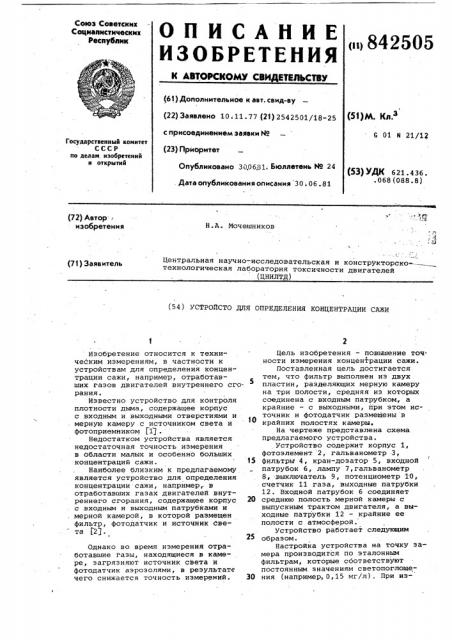

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10. 11. 77 (21) 2542501/18-25 (51)M

G 01 Н 21/12 с присоединением заявки Но

Государственный комитет

ССС Р по делам, изобретений и открытий (23) Приоритет

Опубликовано 300681; Бюллетень N9 24 . Дата опубликования описания 30. 06.81 (53) УДК 621. 436.068(088.8) (72) Автор . изобретения

Н.А. Мочешников

Центральная научно-исследовательская и конструкторско-технологическая лаборатория токсичности двигателей (цнилтд) (71) Заявитель (54) УСТРОЙСТО ДЛЯ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ САЖИ

Изобретение относится к техническим измерениям, в частности к устройствам для определения концентрации сажи, например, отработавших газов двигателей внутреннего сгорания.

Известно устройство для контроля плотности дыма, содержащее корпус с входным и выходными отверстиями и . мерную камеру с источником света и фотоприемником (1(.

Недостатком устройства является недостаточная точность измерения в области малых и особенно больших концентраций сажи. 15

Наиболее близким к предлагаемому является устройство для определения концентрации сажи, например, в отработавших газах двигателей внутреннего сгорания, содержащее корпус 20 с входным и выходным патрубками и, мерной камерой, в которой размещен фильтр, фотодатчик и источник света 2 J.

Однако во время измерения отработавшие газы, находящиеся в камере, загрязняют источник сВета и фотодатчик аэрозолями, в результате чего снижается точность измерений.

Цель изобретения — повышение точ. ности измерения концентрации сажи.

Поставленная цель достигается тем, что фильтр выполнен из двух пластин, разделяющих мерную камеру на три полости, средняя из которых соединена с входным патрубком, а крайние — с выходными, йри этом источник и фотодатчик размещены в крайних полостях камеры.

На чертеже представлена схема предлагаемого устройства.

Устройство содержит корпус 1, фотоэлемент 2, гальванометр 3, ! фильтры 4, кран-дозатор 5, входной патрубок 6, лампу 7,гальванометр

8, выключатель 9, потенциометр 10, счетчик 11 газа, выходные патрубки

12. Входной патрубок 6 соединяет среднюю полость мерной камеры с выпускным трактом двигателя, а выходные патрубки 12 — крайние ее полости с атмосферой.

Устройство работает следующим образом.

Настройка устройства на точку замера производится по эталонным фильтрам, которые сбответствуют постоянным значениям светопоглощения (например, 0,15 мг/л). При из842505

Формула изобретения

Составитель В. Бурыкин

Редактор Т. Мермелштайн Техред Т.Маточка Корректор М. Пожо

Тираж 907 Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5056/45

Филиал ППП "Патент", г. Ужгород, ул. Проектная.,4 мерении эталонные фильтры заменяют на рабочие. Кран-дозатор 5 открывают и пропускают газ через фильтры

4. Стрелка гальванометра 3 отклоняется и по достижении величины фототока, соответствующей эталонному значению, определяют объем профильтрованного газа счетчиком 11. Концентрация сажи определяется путем деления установленной степени черноты фильтров на объем профильтрованного газа.

Предлагаемое устройство по сравнению с известным повышает точность определения концентрации сажи в отработавших газах двигателей внутреннего сгорания.

Устройство для определения кон- 20 центрации сажи, например, в отработав. ших газах двигателей внутреннего сгорания, содержащее корпус с входным и выходным патрубками и мерной камерой, в которой размещен фильтр, фотодатчик и источник света, о т л и ч а ющ е е с я тем,, что, с целью повышения точности, фильтр выполнен из двух пластин, разделяющих мерную камеру на три полости, средняя из которых соединена с входным патрубком, а крайние — с выходными, при этом источник и фотодатчик размещены в край. них полостях камеры.

Источники информации, принятые во внимание при экспертизе

1. Гринштейн М.N. и др. Фотоэлектрические концентратомеры для автоматического контроля и регулирования. M., "Машиностроение", 1966, с. 122124.

2. Авторское свидетельство СССР

9 482659, кл. G 01 N 21/12, 1973 (прототип).
