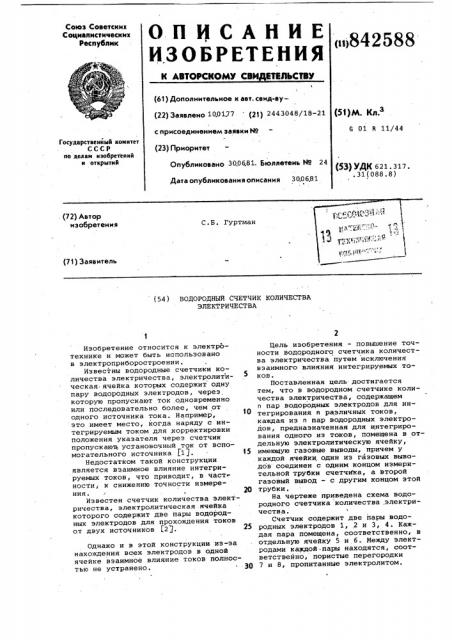

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

1 (61) Дополнительное к авт. сеид-ву(22) Заявлено 100177 (21) 2443048/18-21 (51)М. КЛ. с присоединением заяви М (23) Приоритет

6 01 и 11/44

Государствеийый комитет

СССР ио делам изобретений и открытий

Опубликовано 300 81. Бюллетень 89 24

Дата опубликования описания 300681 (53) УДК 621. 317..31(088.8) (54) ВОДОРОДНЫИ СЧЕТЧИК КОЛИЧЕСТВА

ЭЛЕКТРИЧЕСТВА

Изобретение относится к электротехнике и может быть использовано в электроприборостроении.

Известны водородные счетчики количества электричества, электролитическая ячейка которых содержит одну пару водородных электродов, через которую пропускают ток .одновременно или последовательно более, чем от одного источника тока. Например, это имеет место, когда наряду с интегрируемым током для корректировки положения указателя через счетчик пропускают установочный ток от вспомогательного источника 1 . 15

Недостатком такой конструкции является взаимное влияние интегрируемых токов, что приводит, в част ности; к снижению точности измерения.

Известен счетчик количества электричества, электролитическая ячейка которого содержит две пары водородных электродов для прохождения токов от двух источников f2/. 25

Однако и в этой конструкции из-за нахождения всех электродов в одной ячейке взаимное влияние токов полностью не устранено. 30

Цель изобретения — повышение точности водородного счетчика количества электричества путем исключения взаимного влияния интегрируемых токов.

Поставленная цель достигается тем, что в водородном счетчике количества электричества, содержащем и пар водородных электродов для интегрирования и различных токов, каждая из и пар водородных электродов, предназначенная для интегрирования одного из токов, помещена в отдельную электролитическую ячейку, имеющую газовые выводы, причем у каждой ячейки один из газовых выводов соединен с одним концом измерительной трубки счетчика, а второй газовый вывод — с другим концом этой трубки.

На чертеже приведена схема водородного счетчика количества,электри«ества.

Счетчик содержит две пары водородных электродов 1, 2 и 3, 4. Каждая пара помещена, соответственно, в отдельную ячейку 5 и б. Между электродами каждой. пары находятся, соответственно, пористые перегородки

7 и 8, пропитанные электролитом.

842588

Формула изобретения

20

Составитель С. Маценко

Техред N. Коштура Корректор A. I ðèöåíêî

Редактор М. Янович

Заказ 5087/50 Тираж 732

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филнал ППП "Патент", г. Ужгород, ул. Проектная, 4

Внутреннее пространство счетчика заполнено водородом. Газовые выводы

9, 10 и 11, 12 электролитических ячеек 5 и б соединены с противоположными выводами измерительной трубки 13.

Устройство работает следующим образом.

Каждая пара электродов находится в отдельной ячейке и соприкасается с электролитом, находящимся только в пористой перегородке этой ячейки;

Поэтому не существует гальванической связи между парами электродов 1, 2 и 3, 4, а также не возникает ЗДС поляризации на одной паре электродов при протекании тока через другую пару. Как результат этого возрастает точность интегрирования. !

При протекании одного тока через электроды 1 и 2, а другого — через электроды 3 и 4 имеет место алгебраическое сложение двух интегралов тока. В частном случае одна пара электродов может служить для пропускания интегрируемого тока, а вторая — для прохождения установочного тока с целью корректировки положения указателя счетчика., При наличии в водородном счетчике .количества электричества п ячеек с парой электродов в каждой счетчик может складывать интегралы тока.

Водородный счетчик количества электричества, содержащий измерительную трубку, и пар водородных электродов для интегрирования и различных токов, о т л и ч а ю щ и йс я тем,,что, с целью повышения точности счетчика путем исключения. взаимного влияния интегрируемых токов, каждая из и пар водородных электродов, предназначенная для интегрирования одного из токов, помещена в отдельную электролитическую ячейку,. имеющую газовые выводы, причем у каждой ячейки один из газовых выводов соединен с одним концом измерительной трубки счетчика, а второй газовый вывод соединен с другим концом этой трубки.

Источники информации, принятые во внимание при экспертизе

1. Гуртман С.Б. Водородные злектролитические интегрирующие приборы (обзор)- Приборы и системы управления", 1975, Ф 2, с. 35.

2. Авторское свидетельство СССР

Р 155542, кл. С 01 В 11/44 (прототип) .
