Реферат



Союз Соеетсник

Социалистических

Республик

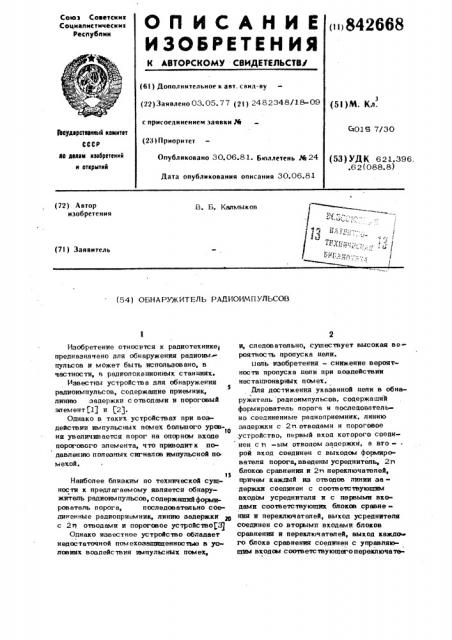

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ/ (и)842668 е= (61) Дополнительное к авт. свнц-ву (22) Заявлено 03.05.77 (21) 2482348/Х8-09 (5! )М; Кл. с присоединением заявки М

4019 7/30

3Ьеудерстеаииый комитет

СССР (23 } Приоритет до делам изобретений и открытий

Опублнковано 30.06.81. Бюллетень ррах 24 (53) УДК 621.396..6 2 (088. 8) Дата опублнковання описания 30.06.8l (72) Автор изобретения

В. Б. Калмыков

I Г 3

1 (71) Заявитель (54) ОБНАРУЖИТЕЛЬ РАДИОИМГ!УЛЬСОВ

Изобретение относится к радиотехнике1 предназначено для обнаружения радиоим пульсов и может быть использовано, в частнос пт, в радиолокационных станциях.

Известны устройства для обнаружения

5 радиоимпульсов, содержащие приемник, линию задержки с отводами и пороговый элемент fl J и P2).

Однако в таких устройствах при воздействии импульсных помех большого уров10 ня увеличивается порог на опорном входе порогового элемента, что приводитк подавлению полезных сигналов импульсной по. мехой.

1S

Наиболее близким по технической сущности х предлагаемому является обнаружитель рвдиоимпульсов, содержаптий формтт роввтель порога, последовательно соединенные радиоприемник, линию задержки с 2т отводами и пороговое устройством

Однако известное устройство обладает недостаточной помехозащищенностью в ус» ловиях воздействия импульсных помех, и, следовательно, сутпествует высокая ве роятность пропуска пели. иель изобретения — снижение вероят ности пропуска пели при воздействии нестанионарных помех.

Оля достижения укаэанной дели в обнаружитель радионмпульсов, соцержашнй формирователь порога н последовательно соединенные рациопрнемннк, линию зацержки с 2п отводами и пороговое .устройство, первый вход которого соединен с т -ым отводом задержки, а вто -рой вход соединен с выходом формирс вателя порога, введены усреднитель, 2п блоков сравнения и 2 переключателей, причем каждый иэ отводов линии задержки соединен с соответствующим входом усреднителя и с первыми входами соответствующих блоков сравнения и переключателей, выход усреднителя соединен со вторыми входами блоков сравнении и переключателей, выход каждо го блока сравнения соединен с управляющим входом соответствующего переключвтэ68 4 теля 7 поступает, импульс управления, то нв выход этого переключателя проходит мгновенное среднее значение сигнала с усреднителя 5. Если импульс управления отсутствует, то переключатель 7 пропускает сигнал с соответствующего выхода линии 2 задержки. (Сигналы на вы— ходе переключателей 7 предс тввл ены эпюрвми 16-18}. Формирователь 3 порога вырабатывает напряжение порога (эпюрв 19) иэ сигналов переключателей. В пороговом устройстве 4 сигнал с и - гс выхода линии задержки сравнивается с выходным сигналом формирователя 3 порога, и если первый превышает второй, то нв выходе порогового устройства 4 появляется сигнал (эпюра 20).

В предлагаемом обнаружителе при воздействии импульсной помехи напряжение

19 порога практически не увеличи» вается, так квк на входы формирователя . 3 поступают не импульсы помехи, а мгновенное среднее значение сигнала, при этом существенно уменьшается подавление полезных сигналов. Таким образом, вероятность пропуска нели при воэдейс

«ии импульсных помех снижается.

Формул а изобретения

Обнвружитель рвдиоимпульссв, содержащий формирсватель порога и последовательно соединенные радиоприемник, линию задержки с 2 и отводами и пороговое устройство, первый вход которого соединен с И -им отводом линии задержки, а второй вход соединен с выходом формирователя порога, о т л и ч а ю— ш и и с я тем, что, с нелью снижения вероятности пропуска нели привоздействии нестанионарных помех, введены усреднитель, 2 и блоков сравнения и 2 и пере ключателей, причем каждый из отводсв линии задержки соединен с соответствующим входом усреднителя и с первьпчи BxogBMB соответствукнпих блоксв сравнения и переключателей, выход усреднитвпя соединен со вторыми входами

;блоксв сравнения и переключателей, выход каждого блока сравнения соединен с управляющим входом соответствуккдего переключа, теля,а выходы переключа гелей соединены с соответствующимими входами форм ярова теля дорога

Источники информании, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 489052, кл. Cj 015 7/30, 1973.

2. Патент США Ии 3855593, кл. 343

-5, 19 74.

3. Вопросы радиоэлектроники. Сборник.

Сер. ОТ, вып.4, 1968,ñ. 30-12, прототип) .

l5 соединенного с опорным входом порогового устройства 4, 30

Обнаружитель радиоимпульсов рабов тает следующим образом.

Нв вход обнаружителя поступает радис с1п- <вл п виде суммы полезных импульсов, импульсной помехи и шумов, в rlpHeMHNKe

1 осуществляется их усиление, фяльтрвщтя и детектирование, С выхода приемника 1 видеосигнал (эпюра 8, на эпюрах щмы не показаны) поступает на вход ли«ни 2 задержки, которая задерживает сиг40 нал так, что нв каждом j -ом выходе имеет место сигнал, задержанный на время 1b (эпюры !)-11). Сигналь с выходсв линии 2 поступают на входы соо1ветствуюших блоков 6 сравнения и пе

45 реключатепей 7a, а также нв входы усреднителя 5, который определяет мгновенное среднее значение сигнала на интер вале времени 2 и zt, (эпюрв 12). С выхода усреднителя 5 среднее значение сит

50 нале поступает нв вторые входы блоков

6 сравнения и переключателей 71

Если сигнал нв каком-либо выходе линии

2 задержки больше среднего значения сигнала, то соответствующий блок 61

55 сравнения вырабатывает импульс цля управлении переключателем 7 (импульсы управления представлены эпюрами 1315). ссли нв упрввляющнй вход переключа3 8426 ля, а выходы переключателей соединены с соответствукнпими входами формирователя порога.

Нв фиг. 1 представлена функнионвльная блок-схема обнаружителя рвдио5 импульсов; нв фиг. 2 — эпюры действуклпих в схеме напряжений.

Устройство содержит приемник 1, линяк> 2 задержки, формирователь 3 порога, пороговое устройство 4, усреднитель 5, щ

2 п блоков 6, сравнения и переключателей 7. При этом выход приемника 1 соединен с входом линии 2 задерж кя, которая имеет 2п отводов, причем

n — ый отвод задержки соединен со входом порогового устройства, а каждый

-ый отвод линия задержки соединен с соответствующим входом усреднителя 5 и с входом соответствующего блока 6 сравнения и переключателей 7, вторые входы блоков 6 1 сравнения и переклю »« чвтелей .„ соединены с выходом усредн +теля,, вь код каждого блока 61 .сравнения соединен с упрввлянлцим входом соответствующего переключателя 71, выход 25 которого подключен к соответствующему входу формирователя 3 порога, выходом

84 2668
