Реферат

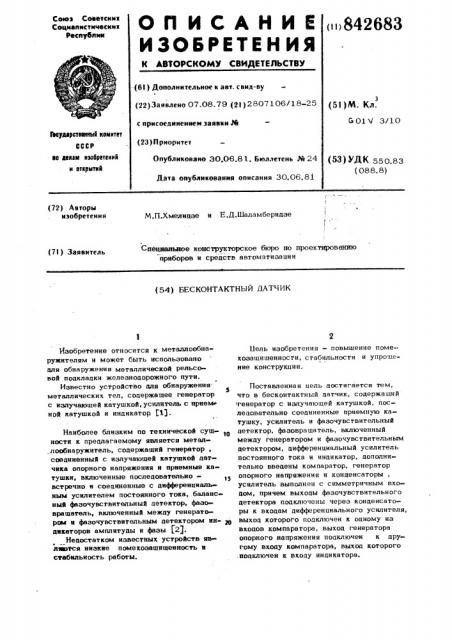

Союз Советских

Социалистических

Реснублмк

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

G 01 Ч 3/10 с присоединением заявки РЙ (23 ) Приоритет

Ьоудеротеепаб комитет

СССР во делам изо4ретений и открытий

Опубликовано 30.06.81. Бюллетень ¹ 24

Лата опубликования описания 30.06.81 (5З ) >0 K 550.83 (088. 8) (72) Авторы изобретения

М.П.Хмелицзе и E.Д.Шаламберидзе пеннальное конструкторское бюро по проектированию приборов и средств автоматизации (7l) Заявитель (54) БЕСКОНТАКТНЫЙ ДАТЧИК

Изобретение относится к металлообнаружителям и может быть использовано цля обнаружения металлической рельсовой подклацки железнодорожного пути.

В

Известно устройство цля обнаружения

S металлических тел, соцержащее генератор с излучающей катушкой, усилитель с прием ной катушкой и индикатор 11.

Наиболее близким по технической сущности к предлагаемому является метал.лообнаружитель, содержащий генератор, соециненный с излучающей катушкой датчика опорного напряжения и приемные катушки, включенные последовательновстречно и соециненные с дифференциальным усилителем постоянного тока, балансный фазочувствительный цетектор, фазовращатель, включенный между генератором и фазочувствительным детектором ин- дикаторов амплитуды и фазы (2).

Недостатком известных устройств явлтются низкие помехозащищенность и стабильность работы.

Цель изобретения — повышение помехозащищенности, стабильности и упрощение конструкции.

Поставленная цель цостигается тем, что в бесконтактный датчик, содержащий генератор с излучающей катушкой, послецовательно соединенные приемную катушку, усилитель и фазочувствительный детектор, фазовращатель, включенный между генератором и фазочувствительным детектором, дифференциальный усилитель постоянного тока и индикатор, дополнительно введены компаратор, генератор опорного напряжения и конденсаторы усилитель выполнен с симметричным входом, причем выхоцы фазочувствительног0 цетектора поцключены через конденсаторы к вхоцам дифференциального усилителя, выход которого подключен к одному из вхоцов компаратора, выход генератора опорного напряжения подключен к другому входу компаратора, выход которого .подключен к входу индикатора.

Составитель В.Майрршин

Редактор Л.Филь Техред М.Табаковнч Корректор С.Шомак

Заказ 5091/54 Тираж 732 Подписное

БНИИПИ Государственного комитета СССР по делам изобретениЯ и открытий

113035, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент", г.Ужгород, ул. Проектная, 4
