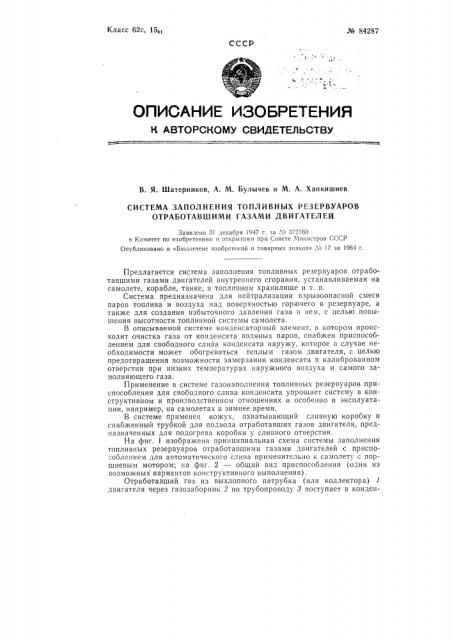

Класс 62с, 15,, л1"о 84287

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Я. Шатерников, A. M. Булычев и М. A. Ханкишиев

СИСТЕМА ЗАПОЛНЕНИЯ ТОПЛИВНЫХ РЕЗЕРВУАРОВ

ОТРАБОТАВШИМИ ГАЗАМИ ДВИГАТЕЛЕИ

Заявлено 31 декабря !947 г. за хлв 372760 в Комитет по изобретениям и открытиям при Совете Министров СССР

Опубликовано в «Бюллетене изобрстсний и товарных знаков» х:е 17 за 1964 г.

Предлагается система заполнения топливных резервуаров отработавшими газами двигателей внутреннего сгорания, устанавливаемая на самолете, корабле, танке, в топливном хранилище и т. п.

Система предназначена для нейтрализации взрывоопасной смеси паров топлива и воздуха над поверхностью горючего в резервуаре, а также для создания избыточного давления газа в нем, с целью повышения высотности топливной системы самолета.

В описываемой системе конденсаторный элемент, в котором происходит очистка газа от конденсата водяных паров, снабжен приспособлением для свободного слива конденсата наружу, которое в случае необходимости может обогреваться теплым газом двигателя, с целью предотвращения возможности замерзания конденсата в калиброванном отверстии при низких температурах наружного воздуха и самого заполняющего газа.

Применение в системе газонаполнения топливных резервуаров приспособления для свободного слива конденсата упрощает систему в конструктивном и производственном отношениях и особенно в эксплуатации, например, на самолетах в зимнее время.

В системе применен кожух, охватывающий сливную коробку и снабженный трубкой для подвода отработавших газов двигателя, предназначенных для подогрева коробки у сливного отверстия.

На фиг. 1 изображена принципиальная схема системы заполнения топливных резервуаров отработавшими газами двигателей с приспооблением для автоматического слива применительно к самолету с поршневым мотором; на фиг. 2 — общий вид приспособления (один из возможных вариантов конструктивного выполнения).

Отработавший газ из выхлопного патрубка (или коллектора) 1 двигателя через газозаборник 2 по трубопроводу 3 поступает в конденМ 34237 саторный элемент 4 системы. Выделившийся при этом из газа, в результате его охлаждения, конденсат водяных паров, скапливаясь в нижней части конденсаторного элемента, снабженной в данном варианте приспособлением в виде охваченной кожухом 5 сливной коробки б с калиброванным отверстием 7, стекает вместе со смоченными в нем твердыми несгоревшими частицами и копотью через отверстие по трубке 8 наружу, а очищенный газ по трубопроводам 9 и 10 поступает в топливные баки 11.

Сливная коробка должна располагаться в зоне положительных температур окружающей среды в любых условиях полета самолета.

Если же по каким-либо причинам расположить таким образом коробку не представляется возможным, а поступающий в нее газ имеет низкую температуру, то в этом случае может быть применен кожух.

Подогревается коробка у сливного отверстия теплым отработавшим газом, отводимым из выхлопного патрубка 12 (или коллектора) через газозаборник И по трубке 14. При этом теплый газ через отверстие в кожухе (куда вставлен конец трубки 14) поступает в кольцевую полость между кожухом и сливной коробкой и, обогревая калиброванное отверстие снизу, выходит наружу по трубке 8.

Предмет изобретения

1. Система заполнения топливных резервуаров отработавшими газами двигателей, преимущественно на самолетах, включающая конденсаторный элемент и предназначенная для предохранения паров горючего от воспламенения, а также для создания избыточного давления в резервуаре, отличающаяся тем, что конденсаторный элемент снабжен приспособлением, например сливной коробкой с калиброванным отверстием, обеспечивающим свободный слив конденсата водяных паров наружу при сохранении избыточного давления в системе.

2. Система по п. 1, отличающаяся применением кожуха, охватывающего сливную коробку и снабженного трубкой для подвода отработавших газов двигателя, предназначенных для подогрева коробки у сливного отверстия.

I № 84287

Фиг

Фиг. 2
