Способ изготовления сердечниковблока магнитных головок
Иллюстрации
Показать всеРеферат

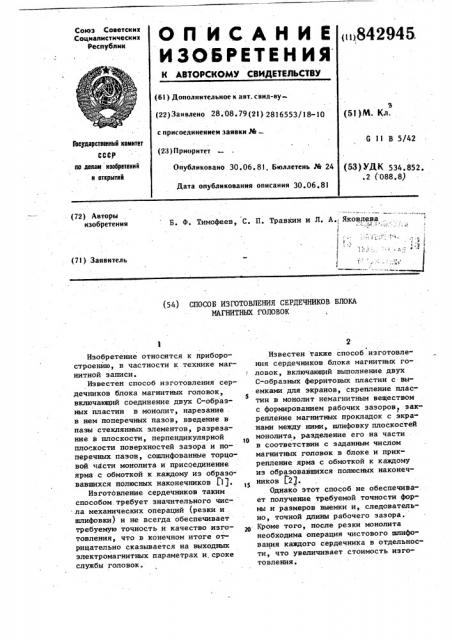

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< 1842945.
Союз Советски к
Социалистическик
Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 28. 08. 79 (21) 2816553/) 8-) p с присоединением заявки .%
3 (51)М. Кл.
Гаеудерстееиный комитет
СССР ао лелаи изобретений и открытий
G 11 В 5/42 (23) Приоритет (5З) УЙК 534,852, .2 (088.8) Опубликовано 30.06. 81 Бюллетень М 24
Дата опубликования описания 30.06 ° 81 (72) Авторы изобретения
Б. Ф. Тимофеев, С. П. Травкин и Л. А..; Яковлева . 1" . ° 1:, ° д (7)) Заявитель
°:. В (54) СПОСОБ ИЗГОТОВЛЕНИЯ СЕРДЕЧНИКОВ БЛОКА
МАГНИТНЫХ ГОЛОВОК
Изобретение относится к приборостроению, в частности к технике магнитной записи.
Известен способ изготовления сердечников блока магнитных головок, включающий соединение двух С-образных пластин в монолит, нарезание . в нем поперечных пазов, введение в пазы стеклянных элементов, разрезание в плоскости, перпендикулярной плоскости поверхностей зазора и поперечных пазов, сошлифованные торцовой части монолита и присоединение ярма с обмоткой к каждому из образовавшихся полюсных наконечников 1.1), Изготовление сердечников таким способом. требует значительного числа механических операций (резки и . шлифовки) и не всегда обеспечивает требуемую точность и качество изготовления, что в конечном итоге отрицательно сказывается на выходных электромагнитных параметрах и сроке службы головок.
Известен также способ изготовления сердечников блока магнитных головок, включающий выполнение двух
С-образных ферритовых пластин с выемками для экранов, скрепление пластин в монолит немагнитным веществом с формированием рабочих зазоров, закрепление магнитных прокладок с экранами между ними, шлифовку плоскостей то монолита, разделение его на части в соответствии с заданным числом магнитных головок в блоке и прикрепление ярма с обмоткой к каждому иэ образовавшихся полюсных наконечников ).2 .
Однако этот способ не обеспечивает получение требуемой точности формы и размеров выемки и, следовательно, точной длины рабочего зазора.
Кроме того, после резки монолита необходима операция чистового шлифования каждого сердечника в отдельности, что увеличивает стоимость изготовления.
842945 4
Изготавливают две идентичные С-образные пчастины 1 с двумя поверхностями 2, образующими в дальнейшем рабочие поверхности 3 магнитных головок. В обеих пластинах прорезают параллельно рабочей поверхности 2 посередине пластины 1 сквозную разделительную канавку 4 и перпендикулярно рабочей поверхности 2 чередующиеся сквозные разделительные канавки 5 и канавки для экранов .6. Затем
vi) две пластины 1 скрепляют между собой в монолит 7 немагнитным связукпцим с образованием рабочих зазоров 8, npv этом канавки для экранов и разделительные канавки обеих пластин совмещают между собой с образованием соответствующих выемок 9 и 10.
Потом закрепляют ферритовые экраны
11 в выемках 9 с помощью стекла 12 и шлифуют монолит 7 по плоскостям
13 до сошлифовывания торцовой части
14 разделительных канавок 4 и 5, в результате чего монолит разделяется на полюсные наконечники 15 с эк, ранами 11 между ними. Затем к каждоЦель изобретения — повышение точности выполнения заданной длины рабочего зазора и упрощение технологии изготовления.
Поставленная цель достигается тем, что в способе изготовления сердечников блока магнитных головок .в С-образных ферритовых пластинах параллельно и перпендикулярно рабочим поверхностям магиитных головок прорезают сквозные разделительные канавки и выемки для экранов в виде сквозных канавок, перпендикулярные рабочей поверхности, и шлифуют монолит по плоскостям, параллельным плоскости соединения С-образных пластин, до сошлифовывания торцовой части вышеуказанных канавок.
На фиг.1 изображена С-образная пластина на фиг.2 — то же, с разделительными канавками и выемками для экранов, на фиг.3 — С-образные пластины, скрепленные в монолит; на фиг.4 — монолит с закрепленными в выемках экранами на фиг.5 — полюсные наконечники.
Способ осуществляется следующим образом.
Ä0
25 му полюсному наконечнику прикрепляют ярмо с обмоткой (не показано) .
В зависимости от требуемого числа дорожек записи можно получить любое количество скрепленных между собой через экраны полюсных наконечников.
В предлагаемом способе вследствие изменения направления прорезания выемок под экраны появляется возможность замены сложной ультразвуковой обработки на простую механическую прорезку паза, обеспечивающую-боль» шую точность получения длины рабочего зазора. Кроме того, сокращается цикл обработки благодаря прорезке разделительных канавок одновременно с прорезанием выемок под экраны за одну установку пластины и отпадает необходимость чистовой шлифовки отдельных сердечников.
Формула изобретения
Способ изготовления сердечников блока магнитных головок, включающий выполнение двух С-образных ферритовых пластин с выемками для экранов, скрепление пластин в монолит немагнитным веществом с формированием рабочих зазоров, закрепление экранов в выемках, шлифовку плоскостей монолита, разделение его на части в соответствии с заданным числом магнитных головок в блоке и прикрепление ярма с обмоткой к каждому из образовавшихся полюсных наконечников, о т л ич а ю шийся тем, что, с целью повышения точности выполнения заданной длины рабочего зазора и упрощения технологии изготовления, в С-образных пластинах параллельно и перпендикулярно рабочим поверхностям магнитных головок прорезают сквозные разделительные канавки и выемки для экранов в виде сквозных канавок, перпендикулярные рабочей поверхности, и шлифуют монолит по плоскостям, параллельным плоскости соединения С-образных пластин, до сошлифовывания торцовой части этих канавок.
Источники информации, принятые во внимание при экспертизе
1. Патент Англии Р 1310575, кл. G 5 R, 21.03.73.
2. Патент Японии 11 46-38676, кл. 102 Е 503, 15.07.71 (преточмп) .. 842945
