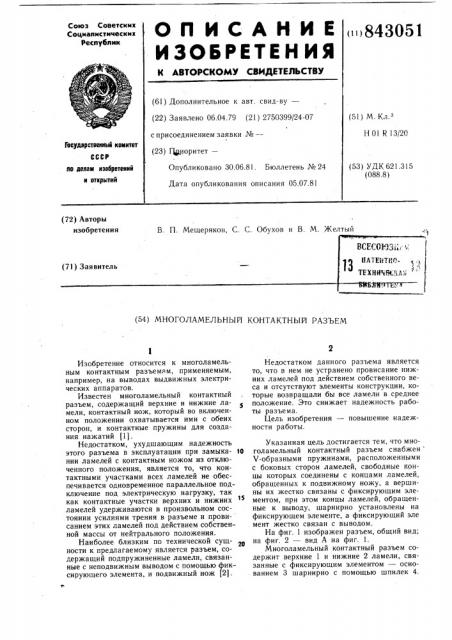

ОП ИСАНИЕ „)843051

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социапистически к

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.04.79 (21) 2750399/24-07 с присоединением заявки №вЂ” (23) Г руоритет— (51) М. К .

Н 01 К 13/20

Геоударстееннмй комитет

Опубликовано 30.06.81. Бюллетень №24

IIo делам кзобретеннй н открытий (53) УДК 621 315 (088.8) Дата опубликования описания 05.07.81 (72) Авторы изобретения

В. П. Мещеряков, С. С. Обухов и В. М. Желтый (54) МНОГОЛАМЕЛЬНЫИ" КОНТАКТНЫИ" РАЗЪЕМ

Изобретение относится к многоламельным контактным разъемам, применяемым, например, на выводах выдвижных электрических аппаратов.

Известен многоламельный контактный разъем, содержащий верхние и нижние ламели, контактный нож, который во включенном положении охватывается ими с обеих сторон, и контактные пружины для создания нажатий (1).

Недостатком, ухудшающим надежность этого разъема в эксплуатации при замыка- 10 нии ламелей с контактным ножом из отключенного положения, является то, что контактными участками всех ламелей не обеспечивается одновременное параллельное подключение под электрическую нагрузку, так как контактные участки верхних и нижних ламелей удерживаются в произвольном состоянии усилиями трения в разъеме и прови- санием этих ламелей под действием собственной массы от нейтрального положения.

Наиболее близким по технической сущности к предлагаемому является разъем, содержащий подпружиненные ламели, связанные с неподвижным выводом с помощью фиксирующего элемента, и подвижный нож (2).

Недостатком данного разъема является то, что в нем не устранено провисание нижних ламелей под действием собственного веса и отсутствуют элементы конструкции, которые возвращали бы все ламели в среднее положение. Это снижает надежность работы разъема.

Цель изобретения — повышение надежности работы.

Указанная цель достигается тем, что многоламельный контактный разъем снабжен

V-образными пружинами, расположенными с боковых сторон ламелей, свободные концы которых соединены с концами ламелей, обращенных к подвижному ножу, а вершины их жестко связаны с фиксирующим элементом, при этом концы ламелей, обращенные к выводу, шарнирно установлены на фиксирующем элементе, а фиксирующий эле мент жестко связан с выводом.

На фиг. 1 изображен разъем, общий вид; на фиг. 2 — вид А на фиг. 1.

Многоламельный контактный разъем содержит верхние 1 и нижние 2 ламели, связанные с фиксирующим элементом — основанием 3 шарнирно с помощью шпилек 4.

843051

Формула изобретения г 11 10

ВНИИПИ Заказ 5143/73 Тираж 634 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Пружины 5 постоянно прижимают рабочие контактные участки 6 ламелей к контактным поверхностям неподвижного вывода 7. Свободные концы ламелей, имеющие рабочие контактные участки 8, обращены к подвижному ножу 9. В отключенном положении они всегда возвращаются в нейгральное положение из любого произвольного и удерживаются в нем упругими концами двух боковых пружин 10. Пружины выполнены V-образной формы и расположены с боковых сторон ламелей. Свободные концы пружин соединены с концами ламелей, обращенных . к ножу 9, посредством шпилек 11, а вершины их жестко связаны с основанием 3. Основание связано также жестко с неподвижным выводом 7.

Разъем работает следующим образом.

Усилия от V-образных пружин 10 передаются через шпильки 11 на верхние 1 и нижние 2 ламели.

Значения этих усилий таковы, что они должны всегда преодолевать суммарную массу всех провисающих частей ламелей и их усилия от трений в разъеме контактными участками 6 о рабочую поверхность вывода

7 электрического аппарата. Это обеспечивает установку всех ламелей в отключенном положении в нейтральное положение.

Многоламельный контактный разъем, содержащий подпружиненные ламели, связанные с неподвижным выводом с помощью фиксирующего элемента, и подвижный нож, отличаюи4ийся тем, что, с целью повышения надежности работы, он снабжен V-образными пружинами, расположенными с боковых сторон ламелей, свободные концы которых соединены с концами ламелей, обращенных к подвижному ножу, а вершины их жестко связаны с фиксирующим элементом, при этом концы ламелей, обращенные к выводу, шарнирно установлены на фиксирующем элементе, а фиксирующий элемент жестко связан с выводом.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1085224, кл. 21 С 40/52, 1960.

2. Авторское свидетельство СССР № 164332, кл. Н 01 Н 31/30, 1963.
