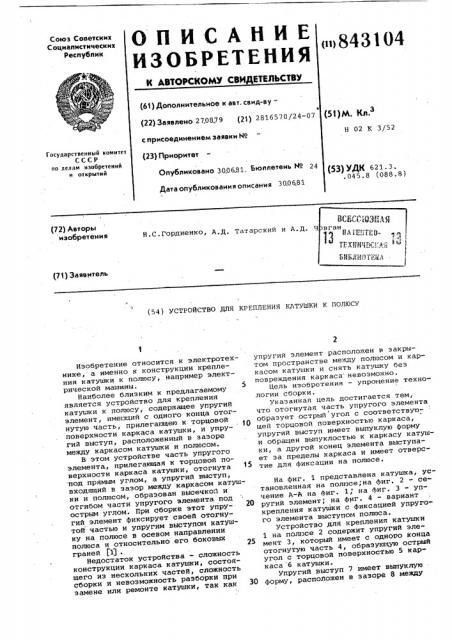

ОПИСАНИЕ

И Д () Р Е Г Е Н И Я < > 843104

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву—

Ф (22) Заявлено 270879 (21) 2816570/24-07 (51)М. Кл. с присоединением заявки М

Н 02 К 3/52

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 300681. Бюллетень р о 24

Дата опубликования описания 300681 (53) УДК 621. 3.

045 8 (088 8) (72) Авторы изобретения

Н.С. Гордиенко, A.Ä. Татарский и А. Д. Ч (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КАТУШКИ К ПОЛЮСУ

Изобретение относится к электротехнике, а именно к конструкции крепления катушки к полюсу, например электрической машины.

Наиболее близким к предлагаемому является устройство для крепления катушки к полюсу, содержащее упругий элемент, имеющий с одного конца отогнутую часть, прилегающею.к торцовой поверхности каркаса катушки, и упругий выступ, расположенный в зазоре между каркасом катушки и полюсом.

В этом устройстве часть упругого элемента, прилегающая к торцовой поверхности каркаса катушки, отогнута под прямым углом, а упругий выступ, входящий в зазор между каркасом катушки и полюсом, образован высечкой и отгибом части упругого элемента под острым углом. При оборке этот упру-гий элемент фиксирует своей отогнутой частью и упругим выступом катушку на полюсе в осевом направлении полюса и относительно его боковых граней |13 .

Недостаток устройства — сложность конструкции каркаса катушки, состоящего из нескольких частей, сложность сборки и невозможность разборки при замене или ремонте катушки, так как ЗО упругий элемент расположен в закрытом пространстве между полюсом и каркасом катушки и снять катушку без повреждения каркаса невозможно.

Цель изобретения — Упрощение технологии сборки.

Указанная цель достигается тем, что отогнутая часть упругого элемента образует острый угол с соответствующей торцовой поверхностью каркаса, упругий выступ имеет выпуклую форму и обращен выпуклостью к каркасу катушки, а другой конец элемента выступает за пределы каркаса и имеет отверстие для фиксации на полюсе.

На фиг. 1 представлена катушка, установленная на полюсе;на фиг. 2 — сечение A-A на фиг. 1; на фиг. 3 - упругий элемент, на фиг. 4 — вариант крепления катушки с фиксацией упругого элемента выступо л полюса.

Устройство для крепления катушки

1 на ползсе 2 содержит упругий элемент 3, который имеет с однопо конца отогнутую часть 4, образующую острый угол с торцовой поверхностью 5 каркаса 6 катушки.

Упругий выступ 7 имеет выпуклую форму, располо:хен в зазоре 8 между

843104

1б б Puz.2

7 б

Рию.4 каркасо>л и полюсом и обращен выпуклостью к каркасу катушки.

Конец 9 упругого элемента выступает за пределы каркаса и имеет отверстие 10 для фиксации элемента на полюсе.

Фиксация элементов на полюсе может осуществляться винтами 11 и 12 ри установке упругих элементов в зазорах между противоположными гранями

13 и 14 полюса и соответствующими гранями каркаса катушки.

Кроме того, элемент может фиксироваться и при помощи расположенного на полюсе выступа 15, входящего в отверстие 10 на конце 9 элемента.

При сборке упругий элемент вставляется в зазор >леиду полюсом и соответствующей гранью каркаса катушки таким образом, что своей отогнутой частью 4 контактирует с торцовой поверхностью 5 каркаса, подпружинивая и при><имая каркас к упорной плоскости 16 полюса. В это же время упругий выступ 7 своей выпуклостью прилегает к каркасу катушки, додпружинивая его. При установке упругих элементов с двух противоположных сторон полюса упругие выступы элементов расширяют каркас, фиксируя его относительно боковых граней 13 и 14 полюса.

ВНИИПИ Заказ 5151/75

Тираж 730 Подписное

Филиал ППП "Патент", г:Ужгород, ул.Проектная,4

Фиксация выступающего за пределы каркаса конца 9 упругого элемента при по>лоши отверстия 10, в которое входят винты 11 и 12 или выступы 15 полюса, позволяет легко производить разборку устройства без повреждения каркаса.

Предлагаемая конструкция позволяет упростить технологию сборки. о

Формула изобретения

Устройство для крепления катушки к полюсу, содержащее упругий элемент, имеющий с одного конца отогнутую часть, прилегающую к .торцовой поверхности каркаса катушки, и упругий вы15 ступ, расположенный в зазоре между каркасом катушки и полюсом, о т л ич а ю щ е е с я тем, что,с целью упрощения технологии сборки, отогнутая часть упругого элемента образует

2О острый угол с соответствующей торцовой поверхностью каркаса, упругий выступ имеет выпуклую форму и обращен выпуклостью к каркасу катушки,а другой конец элемента выступает за пределы каркаса и имеет. отверстие для фиксации на полюсе.

Источники информации, принятые во внимание при экспертизе

1. Патент ГДР Р 87864, кл. Н 02 К 3/48, 1972.
