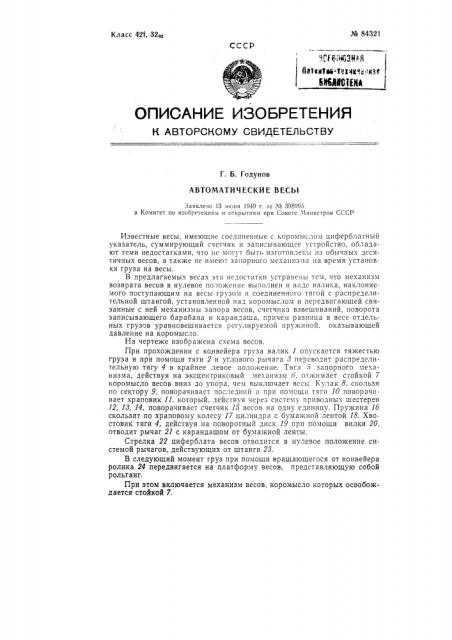

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

Г. Б. Годунов

АВТОМАТИЧЕСКИЕ ВЕСЫ

Заявлено l3 июня 1949 г. за Хе 398995 в Комитет по изобретениям и открытиям при Совете Министров СССР

Известные весы, имеющие соединенные с коромыслом циферблатный указатель, суммирующий счетчик и записывающее устройство, обладают теми недостатками, что нс могут быть изготовлены из обычных десятичных весов, а также не имеют запорного механизма на время установки груза на весы.

В предлагаемых весах эти недостатки устранены тем, что механизм возврата весов в нулевое положение выполнен в виде валика, наклоняемого поступающим на весы грузом и соединенного тягой с распределительной штангой, установленной над коромыслом и передвигающей связанные с ней механизмы запора весов, счетчика взвешиваний, поворота записывающего барабана и карандаша, причем разница в весе отдельных грузов уравновешивается регулируемой пружиной, оказывающей давление на коромысло.

На чертеже изображена схема весов.

При прохождении с конвейера груза валик 1 опускается тяжестью груза и при помощи тяги 2 и углового рычага 8 переводит распределительную тягу 4 в крайнее левое положение. Тяга 5 запорного механизма, действуя на эксцентриковый механизм 6. отжимает стойкой 7 коромысло весов вниз до упора, чем выключает весы. Кулак 8, скользя по сектору 9, поворачивает последний и при помощи тяги 10 поворачивает храповик 11, который, действуя через систему приводных шестерен

12, 18, 14, поворачивает счетчик 15 весов на одну единицу. Пружина 16 скользит по храповому колесу 17 цилиндра с бумажной лентой 18. Хвостовик тяги 4, действуя на поворотньш диск 19 при помощи вилки 20, отводит рычаг 21 с карандашом от бумажной ленты.

Стрелка 22 циферблата весов отводится в нулевое положение системой рычагов, действующих от штанги 23.

В следующий момент груз при помощи вращающегося от конвейера ролика 24 передвигается на платформу весов, представляющую собой рольганг.

При этом включается механизм весов, коромысло которых освобождается стойкой 7. № 84321

Штанга 28, действуя от диска 19, при Iovrolu!I рычага 21 с карандашом регистрирует на бумажной ленте отклонение коромысла на величину, определяемую жесткостью пружины 1б, связанной с коромыслом штанги, и поворачивает стрелку 22 через систему рычагов 26, 27, 28, 29.

Пишуайй рычаг 21 при помощи прикрепленного к нему фибрового сектора 30 поворачивает циферблаты 81 счетчика, суммирующего вес прошедшего груза.

При поступлении нового груза, который сталкивает предыдущий на отводящий конвейер, цикл повторяется.

Предмет изобретения

1. Лвтоматические весы для взвешивания штуччых грузов с приблизительно одинаковым весом, имеющие соединенные с коромыслом циферблатный указатель, суммируюший счетчик взвешиваний, записывающее устройство и механизм возврата весов в нулевое положение, о т л ич ающиеся тем, что механизм возврата весов в нулевое положение выполнен в виде валика, наклоняемого поступающим на весы грузом и соединенного тягой с распределительной штангой, передвигаюгцей связанные с ней запорные, указывакпцие и регистрирующие механизмы, причем разница в весе отдельных грузов уравновешивается регулируе»ой пружиной, оказывающей давление на коромысло.

2. Форма выполнения весов по и. 1, отличающаяся тем. что механизм запора весов выполнен в виде эксцентриково-кривошипного»еханизма, передвигаемого распределительной штангой и воздействующего на коромысло.

3. Форма выполнения весов по п. 1, отличающаяся тем, что механизм счетчика взвешиваний выполнен в виде горки, укрепленной на распределительной штанге и взаимодействуюшей с качающимся эксцентриком, передающим движение собачке храповика, связанного зубчатой передачей со счетчиком.

4. Форма выполнения весов по п. 1, отличающаяся тем, что циферблатный указатель веса и записывающее устройство выполнены в виде стрелок, связанных с коромыслом, причем на конце записывающей стрелки установлен карандаш, отмечающий на бумажной ленте дугу, 17pOIIOpUHO1i2 7bl3) ю BCC), а ll3 средине CTpC.IKII закреll. le!I CCI(TOp, )10!30рачивающий шестерни суммирующего счетчика, 5. Форма выполнения весов по п.п. 1 и 4, отличающаяся тем, что поворачивание барабана записывающего устройства осугцествлено при помощи плоской пружины, прикрепленной одним концом к распределительной штанге, а другим к храповику поворота оарабана.
