Сенсорный переключатель
Иллюстрации
Реферат

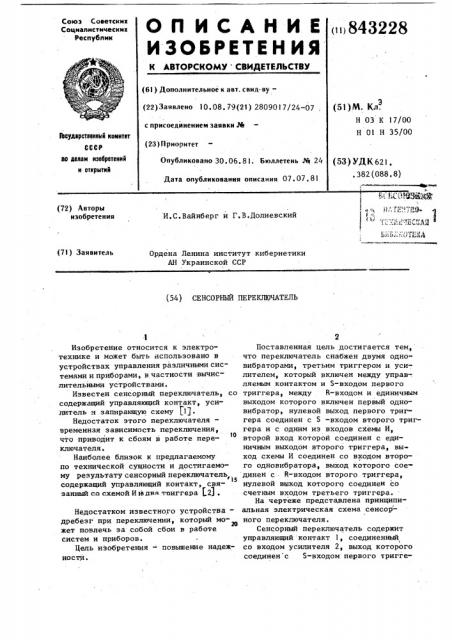

Союз Советских
Социалистических
Республик
Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) S43228
* г
// - (61) Дополнительное к авт. свид-ву— (22) Заявлено 10. 08. 79(21) 2809017/24-07 с присоединением заявки Рй (23 ) Приоритет
Опубликовано 30.06.81, Бюллетень Ме 24. (51)M. Кл.
Н 03 К 17/00
Н 01 Н 35/00
1Ьоудерствеиимй комитет
СССР ао делом изобретеиий и открытий (53) УДК621,,382(088.8) Дата опубликования описания 07. 07,81
1,, «тязф фф
1 и fp $ Йф! (72) Авторы изобретения
И.С.Вайнберг и Г.В.Долиевский
Вл6.;.::ОЛ. Q
t (71) Заявитель
Ордена Ленина институт кибернетики
АН Украинской ССР (54) СЕНСОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Изобретение относится к электротехнике и может быть использовано в устройствах управления различными системами и приборами, в частности -вычислительными устройствами, Известен сенсорный переключатель, со содержащий управляющий контакт, усилитель и запирающую схему 11.
Недостаток этого переключателя— временная зависимость переключения, что приводит к сбоям в работе пере10 ключателя.
Наиболее близок к предлагаемому по технической сущности и достигаемому результату сенсорный переключатель, 15 содержащий управляющий контакт, связанный са схемой И и пв тпиггера t.2) .
Недостатком известного устройства— дребезг при переключении, который может повлечь эа собой сбои в работе систем и приборов.
Цепь изобретения — повышение надежности.
Поставленная цель достигается тем, что переключатель снабжен двумя одновибраторами, третьим триггером и усилителем, который включен между управ-. ляемым контактом и S-входом первого триггера, между R-входом и единичным выходом которого включен первый одно" вибратор, нулевой выход первого триггера соединен с S --входом второго триггера и с одним из входов схемы И, второй вход которой соединен с единичным выходом второго триггера, выход схемы И соединен со входом второго одновибратора, выход которого соединен с R-входом второго триггера, нулевой выход которогО соединен со счетным входом третьего триггера.
На чертеже представлена принципиальная электрическая схема сенсорного переключателя.
Сенсорный переключатель содержит управляющий контакт 1, соединенный
1 со входом усилителя 2, выход которого соединен с S-входом первого тригге84322
3 ра 3, единичный выход которого соединен со входом первого одновибратора
4, выход которого соединен с В.-входом первого триггера 3, нулевой выход которого соединен с S-входом
5 второго тригтера 5 и с одним из входов И 6, второй в::од которой соединен с единичным выходом второго триггера 5, выход схемы И 6 соединен со входом одновибратора 7, выход которого 10 соединен с R-входом второго триггера 5, нулевой выход которого соецинен со счетным входом третьего триггера, 8, выход третьего. триггера 8 является выходом сенсорного переключателя. 15
В исходном состоянии на выходе усилителя 2 действует напряжение со4 ответствующее логической единице, триггеры 3, 5 и 8 находятся в исходных нулевых состояниях. На входах первого одновибратора 4 и второго одновибратора 7 действует напряжение, соответствующее логическому нулю, а на их выходах — напряжение, соответствующее логической единице. "5
При прикосновении участка тела оператора к управляющему контакту 1 на входе. усилителя 2 действует переменное напряжение, .в результате чего на выходе усилителя 2 в определенные мо- 30 менты времени, величина напряжения становится соответствующей логическому нулю и триггеру 3, 5 и 8 устанавливаются в единичное состояние. Единичное состояние третьего триггера 8 55 определяет состояние Включено сенсорного переключателя, Единичное состояние первого триггера 3 обусловливает заряд конденсатора С„ первого одновибратора 4. На- 40 пряженйе на нем возрастает до величины, определяемой порогом срабатывания первого одновибратора 4, в результате чего на выходе первого одно вибратора 4 появляется отрицательный 45 импульс напряжения, устанавливающий первый триггер 3 в исходное состояние, конденсатор С„ разряжается.На входе второго одновибратора 7 действует напряжение, соОтветствующее логичес- 50 кой единице, поэтому конденсатор С>. заряжается, причем, если при этом прикосновение к управляющему контакту уже не имеет место, то напряжение на конденсаторе С2 нарастает до веЛи-55 чины, определяемой порогом срабатывания второго одновибратора,7, импульс
8 4 напряжения с выхода которого устанавливает второи триггер 5 в исходное состояние. В противном случае первый триггер 3 вновь устанавливается в единичное состояггие, конденсатор С разряжается через выходное сопротивление схемы И 6 и второй одновибратор
7 не возбуждается.
По окончании соприкосновения участка тела оператора с управляющим контактом 1 возбуждаются однонибраторы 7 и 4. Импульсы напряжения с выходов одновибраторов 7 и 4 устанавливают триггеры 3 и 5 в исходное состояние.
Для перевода третьего триггера 8 в нулевое состояние, определяющее режим
ti
Выключено" сенсорного переключателя необходимо вторично прикоснуться к управляющему контакту.
Процессы, протекающие. в уст ой стве в результате каждого прг, основения, полнбстью аналогичны„ ч.:и устра
f няеъся временная зависимо< ть переключения сенсорного переключатепя, он переключается без дребезга, что при водит к повышению наде;+ности.
Формула Изобретения
Сенсорный переключатель, содержащий управляющий контакт, связанный со схемой И и два триггера, о т л ич а ю шийся тем, что, с целью повышения надежности, он снабжен двумя одновибраторами, третьим триггером и усилителем, который включен между управляющим контактом и -входом первого триггера, между R-входом и единичным выходом которого включен первый одновибратор, нулевой выход первого триггера соединен c S -входом второго триггера и с одним из входов схемы И, второй вход которой соединен с единичным выходом второго триггера, выход схемы И соединен со входом второго одновибратора, выход которого соединен с R-входом второго триггера, нулевой выход которого соединен со счетным входом третьего триггера.
Источники инФормации, принятые во внимание при экспертизе
1. Патент США Р 3798462, кл. кл. Н 01 Н 35/00, 1974.
2. Авторское свидетелм тво СССР
11 665402, кл. Н 03 К 17/02, 1979.
843228
Составитель Е.Рыкова
Редактор Л.Пчелинская Техред M.Êoøòóðà
Корректор Л.Иван
Филиал ППП "Патент, г. Ужгород, ул. Проектная 4, Заказ 5163/81 Тираж 988 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, И-35, Раушская наб., д. 4/5
