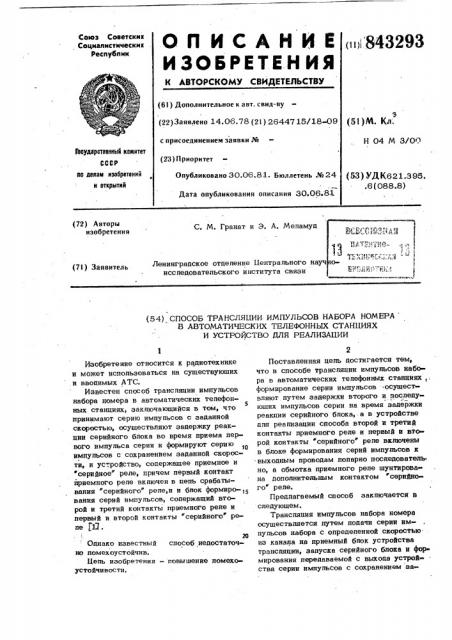

О Il и С А Н и, Е И6843293

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических республик

4 ф 3

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) flîïîëíèòåëüíîå к авт. свид-ву (22) Заявлено 14.06.78 (21) 26447 15/18-09

3 (51)М. Кл; с присоединением заявки ¹

Н 04 М Э/00

Гооударствеииый комитет (23) Приоритет

Опубликовано 30.06.81. Бюллетень № 24

Дата опубликования описания 30.06.81 по делам иаобретеиий и открытий (53) УДК621.395..6 (088.8) (?2) Авторы изобретения

С. М. Гранат и Э. A. Мепамуд

Ленинградское отдепение Центрального науч исследовательского института связи (73) Заявитель (54) СПОСОБ ТРАНСЛЯЦИИ ИМПУЛЬСОВ НАБОРА НОМЕРА

В АВТОМАТИЧЕСКИХ ТЕЛЕФОННЫХ СТАНЦИЯХ

И УСТРОЙСТВО ДЛЯ РЕАЛИЗАЦИИ

Изобретение относится к радиотехнике и может использоваться на существующих и вводимых АТС.

Известен способ трансляции импульсов набора номера в автоматических телефон5 ных станциях, закпючающийся в том, что принимают серию импупьсов с заданной скоростью, осуществляют задержку реакции серийного блока во время приема первого импульса серии и формируют серию импупьсов с сохранением заданной скорости, и ус".ройство, содержащее приемное и серийное реле, причем первый контакт приемного реле вкпючен в цепь срабатывания "серийного реле,и и блок формиро-,5 вания серий импульсов, содержащий второй и третий контакты приемного реле и первый и второй контакты серийного реne PQ.

Однако известный способ недостаточно помехоустойчив.

Цель изобретения — повышение номехо устойчивости, 2

Поставленная цель достигается тем, что в способе трансляции импупьсов набора в автоматических телефонных станциях,, формирование серии импульсов осуществляют путем задержки второго и последующих импульсов серии на время задержки реакции серийного блока, а в устройстве для реапизации способа второй и третий контакты приемного репе и первый и вто рой контакты "серийного" реле включены в блоке формирования серий импупьсов к выходным проводам попарно последователь но, а обмотка приемного реле шунтирова на дополнительным контактом серийно

ro" реле.

Предлагаемый способ заключается в следующем.

Трансляция импульсов набора номера осуществпяется путем подачи серии импульсов набора с определенной скоростью из канала на приемный блок устройства трансляции, запуска серийного блока и фор мирования передаваемой с выхода устройства серии импульсов с сохранением за8432 данной скорости, причем время работы серийного бпока выбирают не меньшим дпительности серии, подлежащей передаче, а формирование второго и последующих импульсов передаваемой серии задержива5 ют на время запуска серийного бпока.

На чертеже представпено устройство для реализации предлагаемого способа, схема.

Устройство содержит приемное репе 1 10 с первым, вторым и третьим контактами

2-4 серийное реле 5 с первым, вторым и дополнительным контактом 6-8 бпок 9 формирования серий импульсов, кроме то- . го, устройство содержит приемный блок

10, серийный блок 11, датчик 12, бпок

13 задержки с элементом 14 задержки, а серийное" репе 5 имеет второй допопнитещ ный контакт 15.

Устройство работает следующим образом.

При поступлении токовой посыпки первого импульса набора приемное репе 1 отпускает якорь. его первым контактом 2 вкпючается серийное" реле 5. Время его токового состояния из-аа собственного второго дополнительного контакта 15, замыкающего накоротко обмотку, не меньше длитепьности серии, подпежащей передаче.

С помощью первого и второго контактов

6 и 7 и второго и третьего контактов 3 и 4 на выходе устройства формируется первый импульс, длительность токовой пасынки которого уменьшена на время запуска серийного" реле 5. Йоцопнительным контактом 8 подается шунт на обмотку приемного реле 1. По окончании токовой посылки первого импупьса цепь приемного репе 1 восстанавиивается. Во время токового состояния приемного реле 1 .о на выходе устройства формируется бестоковая посылка первого импупьса (второй и третий контакты 3 и 4 приемного реле

1 разомкнуты). При приеме второго импульса (его токовой посыпки) вновь обрывается цепь тока приемного реле 1, но в отличие от токовой посылки первого импульса отпускание якоря приемного реле 1 в этом случае происходит с замедлением, бпагодаря шунтировке послед50 него допопнитепьным контактом 8 серийного реле 5.

Таким образом, дпитепьяость бестоковой посылки первого формируемого на выходе устройства импульса увеличивает55 ся на время sBMelllleBHoFo отпусяания QKo»

93 4 ря приемного репе 1. Увеличение времени токового состояния приемного реле 1 регулируется с помощью элемента задержки

14, который подбирается таким образом, чтобы увеличение времени отпускания приемного реле 1 было равно времени запуска "серийного репе 5, Поскольку время токового состояния приемного реле 1 принудительно увеличивается на время запуска "серийного" реле 5, то формирование второго (а также и всех последующих) импульсов серии задерживается на указанное время.

Основным достоинством предлагаемого способа явпяется упрощение приборов АТС, реализующих способ, с одновременным повышением помехоустойчивости и надежности работы. с

Формупа изобретения

1. Способ транспяции импульсов набора номера в автоматических телефонных станциях, заключающийся в том, что принимают серию импульсов с заданной скоростью, осуществляют задержку реакции серийного блока во время приема первого импульса серии и формируют серию импульсов с сохранением заданной скорости,о тл и ч а ю шийся тем, что, с целью повышения помехоустойчивости, формирование серии импульсов осуществляют путем задержки второго и последующих импульсов серии. на время задержки реакции серийного блока.

2. Устройство дпя реализации способа по и. 1, содержащее приемное и серийное реле, причем первый контакт прием( ного реле включен в цепь срабатывания серийного реле, и бпок формирования серий импульсов, содержащий второй и третий контакты приемного реле и первый и второй контакты "серийного репе, о ти и ч а ю щ е е с я тем, что второй и третий контакты приемного реле и первый и второй контакты серийного репе включены в блоке формирования серий импульсов к выходным приводам попарно, поспедоватепьно, а обмотка приемного реле шунтирована дополнительным контактом серийного реле.

Источники информации, принятые во внимание при экспертизе

1. Куташов Л. 13. и др. Городские координатные АТС типа АТСК, М., Связь, 1977, с. 231 (прототип).
