Союз Советских

Социалистических

Республик

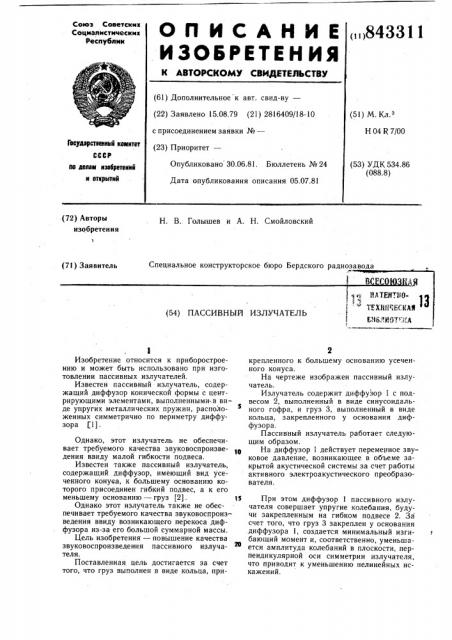

ОП ИСАНИЕ

ИЗОВ ЕТИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<„>843311 (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.08.79 (21) 2816409/18-10 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

Н 04 R 7/00

Гееударстееиеыа кемитет

СССР

Опубликовано 30.06.81. Бюллетень № 24

Дата опубликования описания 05.07.81 (53) УДК 534.86 (088.8) по делам изебретений и етермтий (72) Авторы изобретения

Н. В. Голышев и А. Н. Смойловский

Специальное конструкторское бюро Бердского радиозавода (71) Заявитель (54) ПАССИВНЫЛ ИЗЛУЧАТЕЛЬ

Изобретение относится к приборостроению и может быть использовано при изготовлении пассивных излучателей.

Известен пассивный излучатель, содержащий диффузор конической формы с центрирующими элементами, выполненными-в виде упругих .металлических пружин, расположенных симметрично по периметру диффузора 11).

Однако, этот излучатель не обеспечивает требуемого качества звуковоспроизведения ввиду малой гибкости подвеса.

Известен также пассивный излучатель, содержащий диффузор, имеющий вид усеченного конуса, к большему основанию которого присоединен гибкий подвес, а к его меньшему основанию — груз (2).

Однако этот излучатель также не обеспечивает требуемого качества звуковоспроизведения ввиду возникающего перекоса диффузора из-за его большой суммарной массы.

Цель изобретения — повышение качества звуковоспроизведения пассивного излучателя.

Поставленная цель достигается за счет того, что груз выполнен в виде кольца, при2 крепленного к большему основанию усеченного конуса.

На чертеже изображен пассивный излучатель.

Излучатель содержит диффузор 1 с подвесом 2, выполненный в виде синусоидального гофра, и груз 3, выполненный в виде кольца, закрепленного у основания диффузора.

Пассивный излучатель работает следующим образом.

1р На диффузор 1 действует переменное звуковое давление, возникающее в объеме закрытой акустической системы за счет работы активного электроакустического преобразователя.

1$ При этом диффузор 1 пассивного излучателя совершает упругие колебания, будучи закрепленным на гибком подвесе 2. 3a счет того, что груз 3 закреплен у основания диффузора 1, создается минимальный изгибающий момент и, соответственно, уменьшается амплитуда колебаний в плоскости, перпендикулярной оси симметрии излучателя, что приводит к уменьшению нелинейных искажений.

843311

Формула изобретения Составитель Е. Дарий

Редактор Ю. Середа Техред А. Бойкас Корректор М. Демчик

Заказ 5! 78 86 Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Предлагаемый пассивный излучатель с грузом, выполненный в виде кольца, позволяет снизить нелинейные искажения в двухполосной акустической системе на частоте

63 Гц до 3 — 4%

Пассивный излучатель, содержащий диффузор, имеющий вид усеченного конуса, к большему основанию которого присоединен гибкий подвес, а к его меньшему основанию — груз, отличающийся тем, что, с целью повышения качества звуковоспроизведения, груз выполнен в виде кольца, прикрепленного к, большему основанию усеченного

5 конуса.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3669215, кл. Н 04 R 7/00, 1972.

2. Патент Японии № 47 — 17853, О кл. Н 04 К 7/00, 1972 (прототип).
