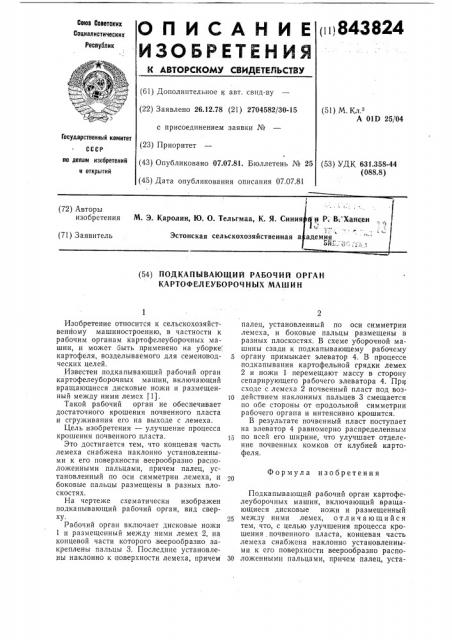

(п)843824

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

И () БР ЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-+

Ф: (б1) Дополнительное к авт. свид-ву (22) Заявлено 26.12.78 (21) 2704582/30-15 с присоединением заявки № (23) Приоритет (51) М. К .

А 01D 25/04

Государственный комитет по делам изобретений (43) Опубликовано 07.07.81. Бюллетень № 25 (53) УДК 631.358-44 (088.8) и открытий (45) Дата опубликования описания 07.07.81 (71) Заявитель

Эсто (54) ПОДКАПЫВАЮЩИИ РАБОЧИИ ОРГАН

КАРТОФЕДЕУБОРОЧ НЫХ МАШИ Н

Формула изобретения (72) Авторы изобретения М. Э. Каролин

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам картофелеуборочных машин, и может быть применено на уборке . картофеля, возделываемого для семеновод- 5 ческих целей.

Известен подкапывающий рабочий орган картофелеуборочных машин, включающий вращающиеся дисковые ножи и размещенный между ними лемех 1). 10

Такой рабочий орган не обеспечивает достаточного крошения почвенного пласта и сгруживания его на выходе с лемеха.

Цель изобретения — улучшение процесса крошения почвенного пласта. 15

Это достигается тем, что концевая часть лемеха снабжена наклонно установленными к его поверхности веерообразно расположенными пальцами, причем палец, установленный по оси симметрии лемеха, и боковые пальцы размещены в разных плоскостях.

На чертеже схематически изображен подкапывающий рабочий орган, вид сверху. 25

Рабочий орган включает дисковые ножи

1 и размещенный между ними лемех 2, на концевой части которого .веерообразно закреплены пальцы 3. Последние установлены наклонно к поверхности лемеха, причем 30 палец, установленный по оси симметрии лемеха, и боковые пальцы размещены в разных плоскостях. В схеме уборочной машины сзади к подкапывающему рабочему органу примыкает элеватор 4. В процессе подкапывания картофельной грядки лемех

2 и ножи 1 перемещают массу в сторону сепарирующего рабочего элеватора 4. При сходе с лемеха 2 почвенный пласт под воздействием наклонных пальцев 3 смещается по обе стороны от продольной симметрии рабочего органа и интенсивно крошится.

В результате почвенный пласт поступает на элеватор 4 равномерно распределенным по всей его ширине, что улучшает отделение почвенных комков от клубней картофеля.

Подкапывающий рабочий орган картофелеуборочных машин, включающий вращающиеся дисковые ножи и размещенный между ними лемех, отличающийся тем, что, с целью улучшения процесса крошения почвенного пласта, концевая часть лемеха снабжена наклонно установленными к его поверхности веерообразно расположенными пальцами, причем палец, уста843824

Составитель Л. Левчук

Техред А. Камышникова

Корректор Н. Федорова

Редактор 3. Бородкина

Заказ 1139/18 Изд. Л% 416 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 новленный по оси симметрии лемеха, и боковые пальцы размещены в разных плоскостях.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 1321255, кл. А 01D, 1962.
