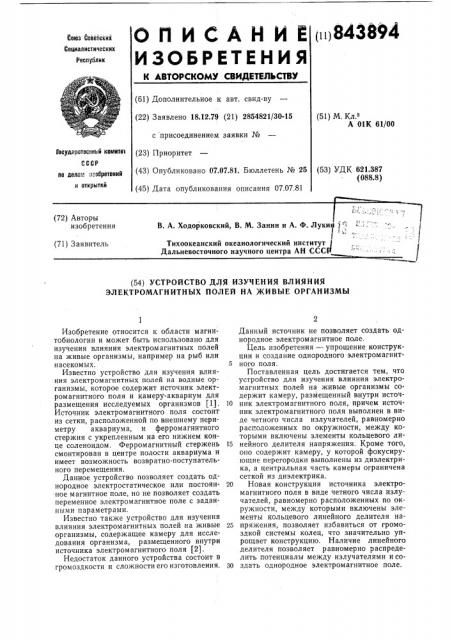

11 Ц 843894

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6оаз Йаветских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.12.79 (21) 2854821/30-15 (51) М, К .

А 01К 61/00 с присоединением заявки №

Государствсаиый иоиитет (23) Приоритет (43) Опубликовано 07.07.81. Бюллетень № 25 (45) Дата опубликования описания 07.07.81 (53) УДК 621.387 (088.8) ла делам пвобретеиий и открытий (72) Авторы изобретения

:1 — 1

В. А. Ходорковский, В. М. Занин и А. Ф. Лукиу )

Тихоокеанский океанологический институт

Дальневосточного научного центра АН СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗУЧЕНИЯ ВЛИЯНИЯ

ЭЛЕКТРОМАГНИТНЪ|Х ПОЛЕЙ НА ЖИВЫЕ ОРГАНИЗМЫ

Изобретение относится к области магнитобиологии и может быть использовано для изучения влияния электромагнитных полей на живые организмы, например на рыб или н а се ком ых. 5

Известно устройство для изучения влияния электромагнитных полей на водные организмы, которое содержит источник электромагнитного поля и камеру-аквариум для размещения исследуемых организмов (1). 10

Источник электромагнитного поля состоит из сетки, расположенной по внешнему периметру аквариума, и ферромагнитного стержня с укрепленным на его нижнем конце соленоидом. Ферромагнитный стержень 15 смонтирован в центре полости аквариума и имеет возможность возвратно-поступательного перемещения.

Данное устройство позволяет создать однородное электростатическое или постоян- 20 ное магнитное поле, но не позволяет создать переменное электромагнитное поле с заданными параметрами.

Известно также устройство для изучения влияния электромагнитных полей на живые 25 организмы, содержащее камеру для исследования организма, размещенного внутри источника электромагнитного поля (2).

Недостаток данного устройства состоит в громоздкости и сложности его изготовления. З0

Данный источник не позволяет создать однородное электромагнитное поле.

Цель изобретения — упрощение конструкции и создание однородного электромагнитного поля.

Поставленная цель достигается тем, что устройство для изучения влияния электромагнитных полей на живые организмы содержит камеру, размещенный внутри источник электромагнитного поля, причем источник электромагнитного поля выполнен в виде четного числа излучателей, равномерно расположенных по окружности, между которыми включены элементы кольцевого линейного делителя напряжения. Кроме того, оно содержит камеру, у которой фокусирующие перегородки выполнены из диэлектрика, а центральная часть камеры ограничена сеткой из диэлектрика.

Новая конструкция источника электромагнитного поля в виде четного числа излучателей, равномерно расположенных по окружности, между которыми включены элементы кольцевого линейного делителя напряжения, позволяет избавиться от громоздкой системы колец, что значительно упрощает конструкцию. Наличие линейного делителя позволяет равномерно распределить потенциалы между излучателями и создать однородное электромагнитное поле.

843894

Наличие фокусирующих перегородок из диэлектрика позволяет отделить области излучателей одну от другой, что уменьшает величину токов утечки между электродами.

Ограничение центральной части камеры сеткой из диэлектрика позволяет выделить область камеры с наиболее высокой однородностью электромагнитного поля.

На чертеже схематически изображено предлагаемое устройство, Устройство состо- )o ит из камеры 1, представляет собой монолитную конструкцию из диэлектрического материала в виде основания, расположенного в горизонтальной плоскости, ограниченного барьером, имеющим форму пра- ls вильной призмы с четным числом граней.

Источник электромагнитного поля состоит из излучателей 2, между которыми включены элементы 3 линейного делителя напряжения. Напряжение на излучатели подается с многоканального аналогового коммутатора 4 направления поля. Из каждого ребра камеры вдоль излучателей радиально к центру направлены фокусирующие плоскости 5, выполненные из диэлектрического материала. Центральная область камеры ограничена сеткой 6 из диэлектрика. Сетка прикреплена ко дну конструкции и растянута вверх с помощью растяжек 7.

Устройство работает следующим обра- 30 зом.

Экспериментальное животное, например рыбу, помещают в камеру 1. С коммутатора 4 на излучатели 2 подают напряжение.

Напряжение по необходимости можно из- з менять по амплитуде, полярности и частоте. Кроме того, коммутатор позволяет подать напряжение в противофазе на два любых противоположных излучателя, которое через делитель подается в противофазе на 4р остальные противоположные излучатели.

Частота переключения противоположных пар излучателей определяется частотой пе реключения каналов в коммутаторе. Поскольку излучатели равномерно распределены по окружности и соединены элементами линейного делителя напряжения, в экспериментальном пространстве возникает однородное электромагнитное поле с заданными параметрами.

Кроме того, однородность электромагнитного поля можно регулировать изменением радиуса центральной зоны.

Предлагаемое устройство позволяет повысить эффективность научно-исследовательских работ при изучении влияния электромагнитных полей на живые организмы, Формула изобретения

1. Устройство для изучения влияния электромагнитных полей на живые организмы, содержащее камеру для исследования организма, размещенного внутри источника электромагнитного поля, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и создания однородного электромагнитного поля, источник электромагнитного поля выполнен в виде четного числа излучателей, равномерно расположенных по окружности, между которыми включены элементы кольцевого линейного делителя напряжения.

2. Устройство по п. 1, отличающееся тем, что камера содержит фокусирующие перегородки из диэлектрика.

3. Устройство по п. 1, отл и ч а ю щ е е с я тем, что центральная часть камеры ограничена сеткой из диэлектрика.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ме 599776, кл. А 01Н 61/00, 1976.

2. Авторское свидетельство СССР

Хе 575442, кл. А 01Н 61/00, 1974.
