п>844060

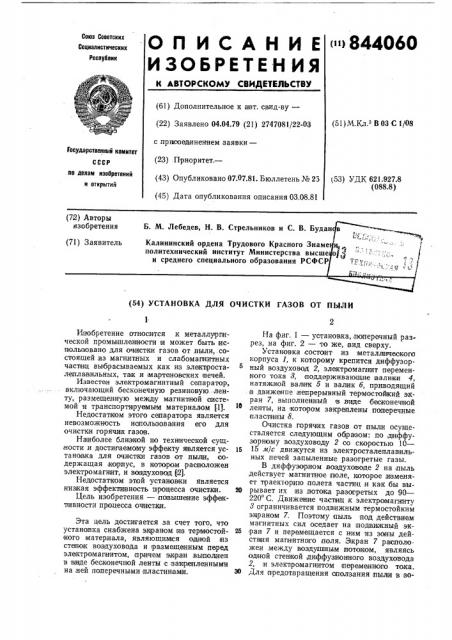

Союз Советских

Социалистических

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Реслублик (61) Дополнительное к авт. свяд-ву— (22) Заявлено 04.04.79 (21) 2747081/22-03 с пржюединением заявки— (,23) . Приоритет.— (43) Опубликовано 07.07.81. Бюллетень № 25 (45) Дата опубликования описания 03.08.81 (51) М. Кл.з В 03 С 1/08

Госуда рствеииый комитет ло лелам изобретений и открытий (53) УДК 621.927.8 (088.8) (72) Авторы изобретения

Б. М. Лебедев, Н. В. Стрельников и С. В. Будан в (71) Заявитель

Калининский ордена Трудового Красного Знаме политехнический институт Министерства высше и среднего специального образования РСФСР (54) УСТАНОВКА ДЛЯ ОЧИСТКИ ГАЗОВ ОТ ПЫЛИ

Изобретение относится к металлурпической промышленности я может быть яспюлызювано для очистки газов от пыли, состоящей нз магнитных и слабомапнитных частиц вьлбрасываемых как из элекпросталепла вяльных, так,и ма.ртеновских нечей.

Известен электромагнитный сепаратор, включающий бесконечную резиновую. -ленту, размещенную между магнитной системой и транспорти руемьгм материалом (11.

Недостатиом этого сепаратора является невозможность использования его для очистки горячих газов.

На иболее близкой пю технической сущности,и достигаемому эффекту является установка для очистки газов от пыли, содержащая корпус, в иоторюм расположен электромагнят, и воздуховюд (2).

Недостатиом этюй установки являепся низкая эффектявность процесса очистки.

Цель изобретения — повышение эффекпивности процесса очистки.

Эта цель достигается за счет того, чтю установка снабжена экраном яа термостойкото материала, являющимися одной кз стенок воздуховода и lpBBMBIUeHHblM перед электромагнитом, причем экран выполнен в ниде бесконечной ленты с закрепленными на ней поперечными пластинамя.

На фиг. 1 — установка, поперечный разрез, на фиг. 2 — то же, вид сверху.

Установка состоит из металлического корпуса 1, к которому крепится диффузорный воздуховод 2, элежтрюмагнят переменного тока 3, поддерживающие валики 4, натяжной валик б и валик б, приводящий . в движение, непрерывный термостойкий экран 7, вь.пслнен ный в виде бесконечной ленты, на котором закреплены поперечные пласти.ны 8.

Очистка горяч их газов от пыли осуществляется следующим о разом: по дкффузорному вюздуховоду 2 со скорюстью 10—

15 м/с движутся из электросталеплавильных печей запыленные разогретые газы.

В диффузорном воздуховоде 2 на пыль действует .магнипное воле, которое изменяет траекторкю полета частиц я как бы вы20 рывает их:,из потока разогретых до 90—

220 С. Движение частяц,к электро магняту

8 ограничивается подвижным термостойким эирано м 7. Поэтому пыль под действием магнитных сил оседает на подвижный эк25 ран 7 и перемещается с ним из зоны действяя магнитного поля. Экран 7 расположен,между воздушным потоком, являясь одной стегпкой диффузяювного воздуховода

2,;и электромагнитом аеременнюгю тока.

30 Для и:редотвращения сползания пыля в зо844060

1 не действия магнята 8 ми наральная ско.рость перемещения экрана должна быть не менее 3 мlс. При постановке на движущийся экран 7 лоперечных опра ничительных планок скорость экрана значительно уменыпается.

Часть экр,а на 7, а он бесконечный, пройдя зону действия магнита 3, а следовательно, и зону потока з а пылевных газов, юч ищается ох осевшей ea Hего мелкоди спОрсной пыли. И так беапрерывно. Пыль после соответствующей обработки на п равляется в лереплавку.

Формула изобретения

1. Установка для очистки газов от пыли, включающая,корлус, в котором рааположен элекпромагнит и воздуховод, о тли ч а ющ а я с я тем, что, с .целью повыщения эффективности процесса очистки, у становка снабжена экраном Оз термостойкого материала, являющимся одной из сте нок воздуховода и размещенным аеред электромагнитом.

2. Установка по и. 1, о тл и ч а ю щ а яс я тем, что экран,вылолнен в виде бесконечной ленты с,закрепленными на ней поперечными пластинами.

ИсточиHIKH янфор мации, принятые во

BIHIHiMBIHH< при экспертизе:

1. Деркач В. Г. и др. Специальные методы обогащения полезных ископаемых, М., Металлургиз дат, 1956, с. 1,20 — 122.

2. Авторское свидетельство СССР № 264347, кл. В 03 С 1/08 (прототип).
