Реферат



1t i)844 l 3 l

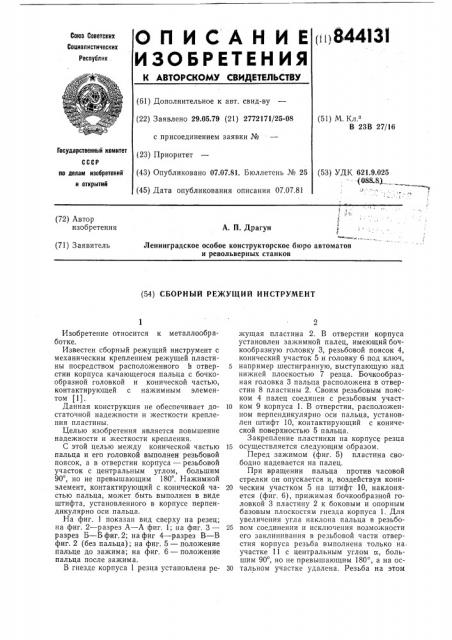

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.05.79 (21) 2772171/25-08 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.07.81. Бюллетень № 25 (45) Дата опубликования описания 07.07.81 (51) М. Кл.

В 23В 27/16

Государственный комитет (53) УДК 621.9.025 . - -(088.8.). ., 3 по делам изобретений и открытий

1 !.

;1

)I (72) Автор изобретения

А. П. Драгун (71) Заявитель

Ленинградское особое конструкторское бюро автоматов и револьверных станков (54) СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ

1 ся к металлообраИзобретение относит

6отке.

Известен сборный режущий инструмент с механическим креплением режущей пластины посредством расположенного в отвер- 5 стии корпуса качающегося пальца с бочкообразной головкой и конической частью, контактирующей с нажимным элементом (1).

Данная конструкция не обеспечивает до- 10 статочной надежности и жесткости крепления пластины.

Целью изобретения является повышение надежности и жесткости крепления.

С этой целью между конической частью 15 пальца и его головкой выполнен резьбовой поясок, а в отверстии корпуса — резьбовой участок с центральным углом, большим

90, но не превышающим 180. Нажимной элемент, контактирующий с конической ча- 20 стью пальца, может быть выполнен в виде штифта, установленного в корпусе перпендикулярно оси пальца.

На фиг. 1 показан вид сверху на резец; на фиг. 2 — разрез А — А фиг. 1; на фиг. 3 — 25 разрез Б — Б фиг.2; нафиг 4 — разрез  — В фиг. 2 (без пальца); на фиг. 5 — положение пальце до зажима; на фиг. 6 — положение пальца после зажима.

В гнезде корпуса 1 резца установлена ре- 30 жущая пластина 2. В отверстии корпуса установлен зажимной палец, имеющий бочкообразную головку 3, резьбовой поясок 4, конический участок 5 и головку 6 под ключ, например шестигранную, выступающую над нижней плоскостью 7 резца. Бочкообразная головка 3 пальца расположена в отверстии 8 пластины 2. Своим резьбовым пояском 4 палец соединен с резьбовым участком 9 корпуса 1. В отверстии, расположенном перпендикулярно оси пальца, установлен штифт 10, контактирующий с конической поверхностью 5 пальца.

Закрепление пластинки на корпусе резца осуществляется следующим образом.

Перед зажимом (фиг. 5) пластина свободно надевается на палец.

При вращении пальца против часовой стрелки он опускается и, воздействуя коническим участком 5 на штифт 10, наклоняется (фиг. 6), прижимая бочкообразной головкой 3 пластину 2 к боковым и опорным базовым плоскостям гнезда корпуса 1. Для увеличения угла наклона пальца в резьбовом соединении и исключения возможности его заклинивания в резьбовой части отверстия корпуса резьба выполнена только на участке 11 с центральным углом и, большим 90, но не превышающим 180, а на остальном участке удалена. Резьба на этом

844131 иг. /1

Фиг, Г

Ю-д

Фиг. 4

Фиг. 1

Составитель Л. Каменецкая

Техред И. Заболотнова

Редактор И. Гохфельд

Корректор Н. Федорова

Заказ 1331/5 Изд. № 428 Тираж 1148 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 участке обеспечивает вывинчивание пальца, а также служит для негО шарнирной опорой.

Формула изобретения

1. Сборный режущий инструмент с механическим креплением режущей пластины посредством расположенного в отверстии корпуса качающегося пальца с бочкообразной головкой и конической частью, контактирующей с нажимным элементом, отлич а ю шийся тем, что, с целью повышения надежности и жесткости крепления пластины, между конической частью пальца и его головкой выполнен резьбовой поясок, а в отверстии корпуса — резьбовой участок с центральным углом, большим 90, но не

5 превышающем 180 .

2. Инструмент по п. 1, отлич ающи йс я тем, что нажимной элемент выполнен в виде штифта, установленного. в корпусе перпендикулярно оси пальца.

10 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 543465, кл. В 23В 27/16, 1975.
