Реферат



i ц 844I45

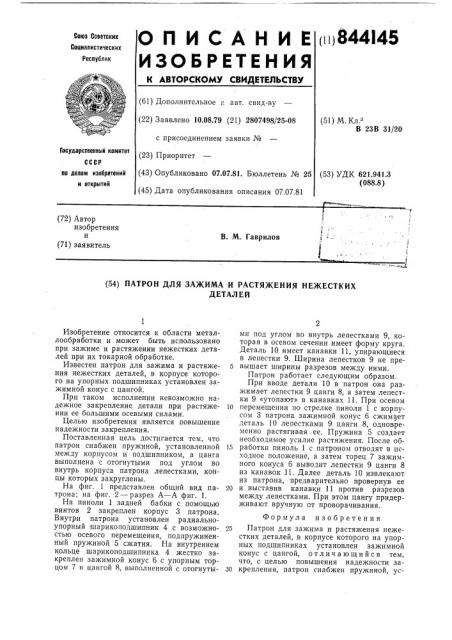

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.08.79 (21) 2807498/25-08 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.07.81. Бюллетень № 25 (45) Дата опубликования описания 07.07.81 (51) М. Кл.

В 23В 31/20

Государственный комитет (53) УДК 621.941.3 (088.8) ио делам изобретений и открытий (72) Автор изобретения и (71) заявитель

В. М. Гаврилов (54) ПАТРОН ДЛЯ ЗАЖИМА И РАСТЯЖЕНИЯ НЕЖЕСТКИ)(ДЕТАЛЕИ

Изобретение относится к области металлообработки и может быть использовано при зажиме и растяжении нежестких деталей при их токарной обработке.

Известен патрон для зажима и растяже- 5 ния нежестких деталей, в корпусе которого на упорных подшипниках установлен зажимной конус с цангой.

При таком исполнении невозможно надежное закрепление детали при растяже- 10 нии ее большими осевыми силами.

Целью изобретения является повышение надежности закрепления.

Поставленная цель достигается тем, что патрон снабжен пружиной, установленной 15 между корпусом и подшипником, а цанга выполнена с отогнутыми под углом во внутрь корпуса патрона лепестками, концы которых закруглены.

На фиг. 1 представлен общий вид па- 20 трона; на фиг. 2 — разрез А — А фиг. 1.

На пиноли 1 задней бабки с помощью винтов 2 закреплен корпус 3 патрона.

Внутри патрона установлен радиальноупорный шарикоподшипник 4 с возможно- 25 стью осевого перемещения, подпружиненный пружиной 5 сжатия. На внутреннем кольце шарикоподшипника 4 жестко закреплен зажимной конус 6 с упорным торцом 7 и цангой 8, выполненной с отогнуты- 30 ми под углом во внутрь лепестками 9, которая в осевом сечении имеет форму круга.

Деталь 10 имеет канавки 11, упирающиеся в лепестки 9. Ширина лепестков 9 не превышает ширины разрезов между ними.

Патрон работает следующим образом.

При вводе детали 10 в патрон она разжимает лепестки 9 цанги 8, а затем лепестки 9 «утопают» в канавках 11. При осевом перемещении по стрелке пиноли 1 с корпусом 3 патрона зажимной конус 6 сжикЧет деталь 10 лепестками 9 цанги 8, одновременно растягивая ее. Пружина 5 создает необходимое усилие растяжения. После обработки пиноль 1 с патроном отводят в исходное положение, а затем торец 7 зажимного конуса 6 выводит лепестки 9 цанги 8 из канавок 11. Далее деталь 10 извлекают из патрона, предварительно провернув ее и выставив канавки 11 против разрезов между лепестками. При этом цангу придерживают вручную от проворачивания.

Формула изобретения

Патрон для зажима и растяжения нежестких деталей, в корпусе которого на упорных подшипниках установлен зажимной конус с цангой, отличающийся тем, что, с целью повышения надежности закрепления, патрон снабжен пружиной, ус844145

Фиг 1

Составитель А, Грибков

Техред Л. Куклина

Редактор П, Горькова

Корректор О. Тюрина

Заказ 1330/13 Изд. № 427 Тираж 1148 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобветений и открытий

113035, Москва, )I(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тановленной между корпусом и подшипником, а цанга выполнена с отогнутыми под углом во внутрь корпуса патрона лепестками, концы которых закруглены.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 110076, кл. В 24В 5/02, 1955.
