Реферат



ji i! 844! 46

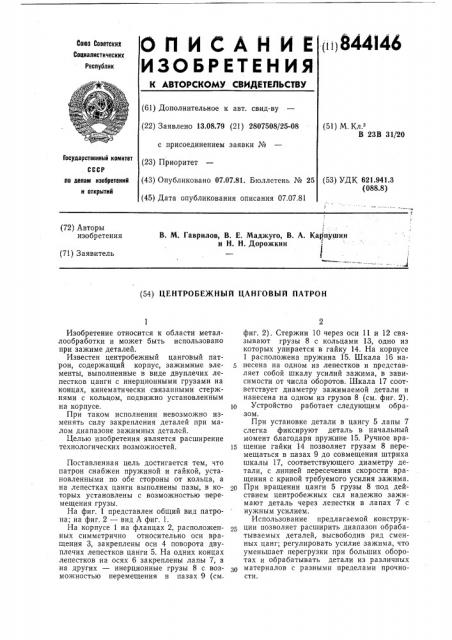

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.08.79 (21) 2807508/25-08 с присоединением заявки № (51) М. К .

В 23В 31j20 (43) Опубликовано 07.07.81. Бюллетень № 25 (45) Дата опубликования описания 07.07.81 (53) УДК 621.941.3 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. М. Гаврилов, В. Е. Маджуго, В. А. Карпушин и Н. Н. Дорожкин (71) Заявитель (54) ЦЕНТРОБЕЖНЫЙ ЦАНГОВЫЙ ПАТРОН

1осударстееииыЙ комитет

3 Приоритет

Изобретение относится к области металлообработки и может быть использовано при зажиме деталей.

Известен центробежный цанговый патрон, содержащий корпус, зажимные элементы, выполненные в виде двуплечих лепестков цанги с инерционными грузами на концах, кинематически связанными стержнями с кольцом, подвижно установленным на корпусе. ю

При таком исполнении невозможно изменять силу закрепления деталей при малом диапазоне зажимных деталей.

Целью изобретения является расширение технологических возможностей. 15

Поставленная цель достигается тем, что патрон снабжен пружиной и гайкой, установленными по обе стороны от кольца, а на лепестках цанги выполнены пазы, в ко- 2п торых установлены с возможностью перемещения грузы.

На фиг. 1 представлен общий вид патрона; на фиг. 2 — вид А фиг. 1.

На корпусе 1 на фланцах 2, расположенных симметрично относительно оси вращения 3, закреплены оси 4 поворота двуплечих лепестков цанги 5. На одних концах лепестков на осях 6 закреплены лапы 7, а на других — инерционные грузы 8 с воз- зо можностью перемещения в пазах 9 (см. фиг. 2). Стержни 10 через оси 11 и 12 связывают грузы 8 с кольцами 13, одно из которых упирается в гайку 14. На корпусе

1 расположена пружина 15. Шкала 16 нанесена на одном из лепестков и представляет собой шкалу усилий зажима, в зависимости от числа оборотов. Шкала 17 соответствует диаметру зажимаемой детали и нанесена на одном из грузов 8 (см. фиг. 2).

Устройство работает следующим образом, При установке детали в цангу 5 лапы 7 слегка фиксируют деталь в начальный момент благодаря пружине 15. Ручное вращение гайки 14 позволяет грузам 8 перемещаться в пазах 9 до совмещения штриха шкалы 17, соответствующего диаметру детали, с линией пересечения скорости вращения с кривой требуемого усилия зажима.

При вращении цанги 5 грузы 8 под действием центробежных сил надежно зажимают деталь через лепестки в лапах 7 с нужным усилием.

Использование предлагаемой конструкции позволяет расширить диапазон обрабатываемых деталей, высвободив ряд сменных цанг; регулировать усилие зажима, что уменьшает перегрузки при больших оборотах и обрабатывать детали из различных материалов с разными пределами прочности.

844146

Формула изобретения у /5 иг. /

Фиг. Г

Составитель А. Грибков

Техред И. Заболотнова

Корректор О. Тюрина

Редактор П. Горькова

Заказ 1330/14 Изд. № 427 Тираж 1148 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35,. Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Центробежный цанговый патрон, содержащий корпус, зажимные элементы, выполненные в виде двуплечих лепестков цанги с инерционными грузами на концах, кинематически связанными стержнями с кольцом, подвижно установленным на корпусе, отличающийся тем, что, с целью расширения технологических возможностей, патрон снабжен пружиной и гайкой, установленными по обе стороны от кольца, а на лепестках цанги выполнены пазы, в которых установлены с возможностью пере5 мещения грузы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2700999/25-08, кл. В 23В 31 20, 10 1978.
