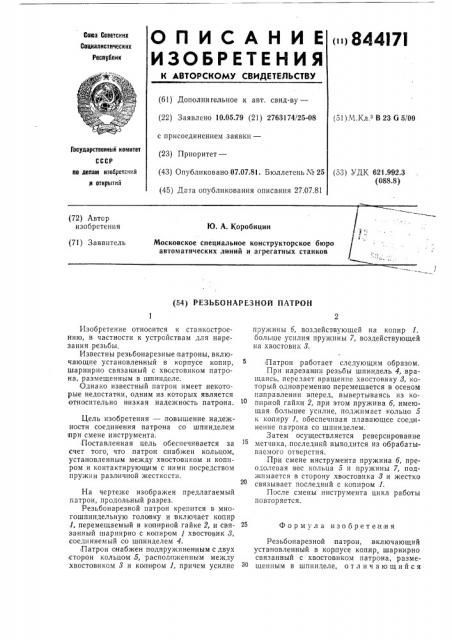

ОП ИСАН И Е()844!71

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалнстнческнх

Реслуолнк (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.05.79 (21) 2763174/25-08 с присоединением заявки— (23) Приоритет— 51) Ч Кл з В 23 G 5100

Государственный комитет (43) Опубликовано 07.07.81. Бюллетень ¹ 25 (53) УДК 621.992.3 (088.8) по делам изобретений и открытнй (45) Дата опубликования описания 27.07.81 (72) Автор изобретения

Ю. А. Коробиции!

Московское специальное конструкторское бюро автоматических линий и агрегатных станков (71) Заявитель (54) РЕЗЬБОНАРЕЗНОЙ ПАТРОН

Ф о р м у л а и з о б р е т е,н и я

Изобретение относится к станкостроению, в частности к устройствам для нарезания резьбы.

Известны резьбонарезные патроны, включающие установленный в корпусе копир, шарнирно связанный с хвостовиком патрона, размещенным в птпинделе.

Однако известный патрон имеет некоторые недостагки, одним из которых является относительно низкая надежность патрона.

Цель изобретения — повышение надежности соединения патрона со шпинделем при смене инструмента, Поставленная цель обеспечивается за счет того, что патрон снабжен кольцом, установленным между хвостовпком и копиром и контактирующим с ними посредством пружин различной жесткости.

На чертеже изображен предлагаемый патрон, продольный разрез.

Резьбонарезной патрон крепится в многошпиндельную головку и включает копир

1, перемещаемый в копирной гайке 2, и связанный шарнирно с копиром 1 хвостовик 8, соединяемый со шпинделем 4.

Патрон снабжен подпружиненным с двух сторон кольцом 5, расположенным между хвостовиком 8 и копиром 1, причем усилие пружины б, воздействующей на копир 1, больше усилия пружины 7, воздействующей на хвостовик 3. Патрон работает следующим образом, При нарезании резьбы шпиндель 4, вращаясь, передает вращение хвостовику 8, который одновременно перемещается в осевом па правлении вперед, вывертываясь из копирной гайки 2, при этом пружина б, имеющая большее усилие, поджимает кольцо 5 к копиру 1, обеспечивая плавающее соединение пагрона со шпинделем.

Затем осуществляется реверсирование метчика, последний выводится из обрабатываемого отверстия. .При смене инструмента пружина б, преодолевая вес кольца 5 и пружины 7, поднимается в сторону хвостовика 8 и жестко связывает последний с копиром 1.

После смены инструмента цикл работы повторяется.

Резьбонарезной патрон, включающий установленный в корпусе копир, шарнирно связанный с хвостовиком патрона, размеЗО щенным в шпинделе, отличающийся

844171

Составитель E. Деева

Техред А. Камышннкова

Корректор С. Файп

Редактор С. Титова

Заказ 983/762 Изд. Л% 457 Тираж 1143 Подписное

НГ!О «Поиск» Государственного комитета СССР по делам изобретений н открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Тнп. Харьк. фнл. пред. «Патент» тем, что, с целью обеспечения надежности совдинения,патрона со шпинделем при смене инструмента, он снабжен кольцом, установленным между хвостовиком и копиром .и контактирующим с ними посредством пружин различной жесткости.

Источник информации, принятый во внимание при экспертизе:

1. Альбом нормалей № .2. Приспособления «Н0246», Ь;опиры резьбовые, разработки Мос. СКБ и АС, 1966 (прототип).
