Реферат

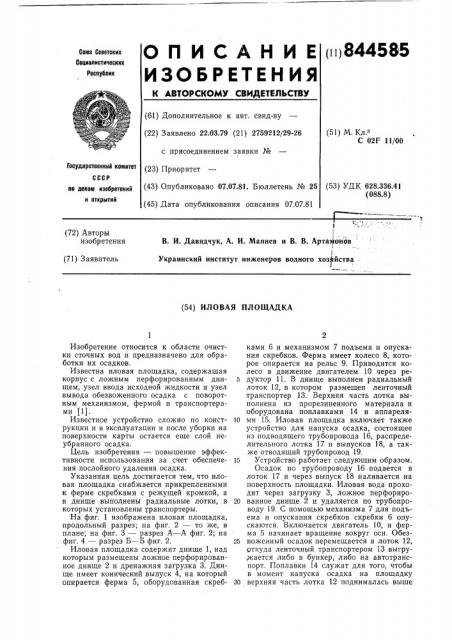

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ i ц 844585

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.03.79 (21) 2759212/29-26 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.07.81. Бюллетень № 25 (45) Дата опубликования описания 07.07.81 (51) М. К .

С 02F 11/00

Государственный комитет (53) УДК 628.336.41 (088.8) ао делам изобретений и открытий (72) Авторы изобретения

В. И. Давидчук, А. И. Мапнев и В. В. Артамонов

Украинский институт инженеров водного хозяйства (71) Заявитель (54) ИЛОВАЯ ПЛОЩАДКА

Изобретение относится к области очистки сточных вод и предназначено для обработки их осадков.

Известна иловая площадка, содержащая корпус с ложным перфорированным днищем, узел ввода исходной жидкости и узел вывода обезвоженного осадка с поворотным механизмом, фермой и транспортерами (1).

Известное устройство сложно по конструкции и в эксплуатации и после уборки на поверхности карты остается еще слой неубранного осадка.

Цель изобретения — повышение эффективности использования за счет обеспечения послойного удаления осадка.

Указанная цель достигается тем, что иловая площадка снабжается прикрепленными к ферме скребками с режущей кромкой, а в днище выполнены радиальные лотки, в которых установлены гранспортеры.

На фиг. 1 изображена иловая площадка, продольный разрез; на фиг. 2 — то же, в плане; на фиг. 3 — разрез А — А фиг. 2; на фиг. 4 — разрез Б — Б фиг, 2.

Иловая площадка содержит днище 1, над которым размещены ложное перфорированное днище 2 и дренажная загрузка 3. Днище имеет конический выпуск 4, на который опирается ферма 5, оборудованная скребками 6 и механизмом 7 подъема и опускания скребков. Ферма имеет колесо 8, которое опирается на рельс 9. Приводится колесо в движение двигателем 10 через ре5 дуктор 11. В днище выполнен радиальный лоток 12, в котором размещен ленточный транспортер 13. Верхняя часть лотка выполнена из прорезиненного материала и оборудована поплавками 14 и аппареля10 ми 15. Иловая площадка включает также устройство для напуска осадка, состоящее из подводящего трубопровода 16, распределительного лотка 17 и выпусков 18, а также отводящий трубопровод 19.

15 Устройство работает следующим образом.

Осадок по трубопроводу 16 подается в лоток 17 и через выпуск 18 наливается на поверхность площадки. Иловая вода проходит через загрузку 3, ложное перфориро20 ванное днище 2 и удаляется по трубопроводу 19. С помощью механизма 7 для подьема и опускания скребков скребки 6 опускаются. Включается двигатель 10, и ферма 5 начинает вращение вокруг оси. Обез25 воженный осадок перемещается в лоток 12, откуда ленточный транспортером 13 выгру,жается либо в бункер, либо на автотранспорт. Поплавки 14 служат для того, чтобы в момент напуска осадка на площадку

30 верхняя часть лотка 12 поднималась выше

844585 уровня осадка. Аппарели 15 йредохраняют поплавки 14 и верхнюю часть лотка 12 от механических повреждений при движении скребков 6.

Предложенное устройство позволяет значительно механизировать процесс уборки осадка и повысить производительность до

10 — 15 м с квадратного метра в год.

Формула изобретения

Иловая площадка, содержащая корпус с ложным перфорированным днищем, узел ввода исходной жидкости и узел вывода

10 обезноженного осадка с поворотным механизмом, фермой и транспортерами, отлич а ю щ а я с я тем, что, с целью повышения эффективности использования за счет обес5 печения послойного удаления осадка, она снабжена прикрепленными к ферме скребками с режущей кромкой, а в днище выполнены радиальные лотки, в которых установлены транспортеры, Источники информации, принятые во внимание при экспертизе

1, Патент ФРГ № 1584946, кл. 85С 6/09, 1973 (прототип).
