Устройство для обметывания петельна швейной машине

Устройство для обметывания петельна швейной машине

Иллюстрации

Показать все

Реферат

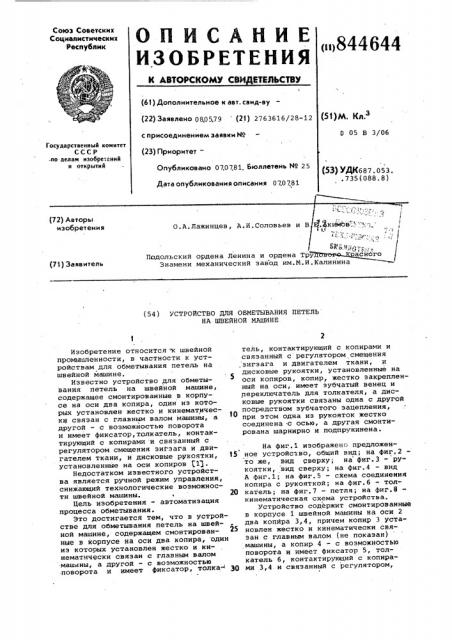

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

1 (61) Дополнительное к авт. свид-ву (22)Заявлено 08057Ý (2!) 2763616/28-12 (51)М. Кл. с присоединением заявки Йо

0 05 В 3/06

Государственный комитет

СССР.по делам изобретений и открытий (23) Приоритет— (53) УДК687. 053. .735(088.8) Опубликовано 070781, Бюллетейь Hо 25

Дата опубликования описания 070781, - ...с

Подольский ордена Ленина и ордена Тру аснОго

Знамени механический завод им.М.И.Калинина (71 ) За яв ител ь (54) УСТРОЙСТВО ДЛЯ OBNETblBAHHH ПЕТЕЛЬ

HA ШВЕЙНОЙ МАШИНЕ

Изобретение относится к швейной промышленности, в частности к устройствам для обметывания петель на швейной машине.

Известно устройство для обметывания петель на швейной машине, содержащее смонтированные в корпусе на оси два копира, один из которых установлен жестко и кинематически связан с главным валом машины, а другой — с возможностью поворота и имеет фиксатор,толкатель, контактирующий с копирами и связанный с регулятором смещения зигзага и двигателем ткани, и дисковые рукоятки, установленные на оси копиров 1 .

Недостатком известного устройства является ручной режим управления, снижающий технологические воэможности швейной машины.

Цель изобретения — автоматизация процесса обметывания.

Это достигается тем, что в устройстве для обметывания петель на швейной машине, содержащем смонтированные в корпусе на оси два копира, один иэ которых установлен жестко и кинематичЕски связан с главным валом .машины, а другой — с возможностью .поворота и имеет фиксатор, толка- тель, контактирующий с копирами и связанный с регулятором смещения . зигзага и двигателем ткани, и дисковые рукоятки, установленные на

5 оси копиров, копир, жестко закреплен ный на оси, имеет зубчатый венец и переключатель для толкателя, а дисковые рукоятки связаны одна с другой посредством зубчатого зацепления, 10 при этом одна иэ рукояток жестко соединена с осью, а другая смонтирована шарнирно и подпружинена.

На фиг.1 изображено предложен15 ное устройство, общий вид; на фиг.2 то же, вид сверху; на фиг.3 — рукоятки, вид сверху; на фиг.4 — вид

A фиг.1; на фиг.5 — схема соединения копира с рукояткой; на фиг.б — тол20 катель; на фиг.7 — петля; на фиг.8— кинематическая схема устройства. устройство содержит смонтированные в корпусе 1 швейной машины на оси 2 два копйра 3,4, причем копир 3 уста25 новлен жестко и кинематически связан с главным валом (не показан) машины, а копир 4 — с возможностью поворота и имеет фиксатор 5, толкатель б, контактирующий с копира30 ми 3,4 и связанный с регулятором, 844644

Формула изобретения

Устройство для обметывания петель на швейной машине, содержащее смонтированные в корпусе на оси копира, один иэ которых установлен жестко и кинематически связан с главным валом машины, а другой — с возможностью поторота и имеет фиксатор, толкатель, контактирующий с копирами и связанный с регулятором смещения зигзага и двигателем ткани, и дисковые рукоятки, установленные на оси копиров, о т л и ч а ю щ е е с я тем, что, .с целью автоматизации процесса обметывания, копир, жестко установленный на оси, имеет зубчатый венец и

r% åêëþ÷àòåëü для толкателя, а дисковые рукоятки связаны одна с другой выполненным в виде кулачка 7 смещения зигзага и двигателем 8 ткани, и дисковые рукоятки 9 и 10, установленные на оси 2 копиров 3 и 4.Толкатель 6 смонтирован на оси 11 и поджат пружиной 12. фиксатор 5 расположен на оси 13, установленной на 5 крышке 14 корпуса 1 5 механизма зигзага, и имеет пружину 6. Копиры 3 и 4 имеют привод в виде зубчатых колес 17 и 18, последнее из которых установлено на оси 19 корпуса 15. 10

Копир 3, жестко установленный на оси, имеет зубчатый венец 20, контактирующий с зубчатым колесом 18, и переключатель 21 для толкателя 6. Копир 4, смонтированный с возможностью пово- 15 рота посредством ступицы 22, соединенной с рукояткой 10, имеет паз 23, взаимодействующий с упором 24 на крышке 14. Дисковые рукоятки 9 и 10 связаны одна с другой посредством зуб- 2О чатого зацепления 25, при этом рукоятка 9 жестко соединена с осью 2 посредством штифта 26, а рукоятка

10 смонтирована шарнирно на оси 2, имеет пружины 27 и 28 и соединена со ступицей 22, посредством зубчатого зацепления 29.

Дисковые рукоятки 9, 10 имеют шкалу 30 и указатели 31 и 32. Напротив толкателя 6 расположена впадина 33.

Копиры имеют дорожку (не показана}. Толкатель 6 расположен на рычаге 34, контактирующем посредством вилки 35 с кулачком 8, связанным с игловодителем 36.

Переключатель 21 имеет скос 37.

Копир 3 снабжен выступом 38, взаимодействующим с игловодителем 36. Корпус 15 установлен в корпусе 1. Зубчатое колесо 18 получает вращение от главного вала 39 швейной машины ф9 посредством червяка 40. Рукоятка 10 установлена с возможностью перемещения вдоль оси 2 посредством зазора а.

Устройство работает следующим 4% образом.

Для установки "0" вращают рукоятку 10 до тех пор, пока паз 23 не соединится с упором 24. Это и будет началом отсчета петли, "0" шкалы 30 ур рукоятки 10 расположен напротив указателя 31, а впадина 33 копира 4 напротив толкателя 6. Далее установливают длину петли. Для этого вращают рукоятку 9 вместе с осью ? и

Я копиром 3, несущим переключатель

21 и устанавливают указатель 32 напротив необходимой цифры на шкале

30. В это время рукоятка 10 не» вращается, так как зацеплением 29 входит в ступицу 22, зафиксированную 4Î с копиром 4 упором 24. Поворот рукоят. ки 9 относительно шкалы 30 рукоятки 10 производится зубчатым зацеплением 25 и пружиной 27. Затем нажимают на рукоятку 10, утапливая ее, фикса- Я тор 5 под действием пружины 16 фик- сирует устройство в положении, при котором зубчатый венец ?О входит в зацепление с зубчатым колесом 18.

После этого включают швейную машину. Вращение главного вала 39 передается через зубчатое колесо 17 зубчатому колесу 18 и через зубчатый венец 20 копирам 3 и 4.

При вращении копира 4 впадина 33 проходит толкатель 6, который обеспечивает закрепку 41. Затем толкатель

6 выходит на дорожку копира 4 и рычагом 34 через вилку 35 действует на кулачок 7 смещения, зигзага кинематически связанного с игловодителем 36. Последний производит обметывание стороны 42 петли.

Копир 3 подводит к толкателю

6 переключатель 21, отведенный ранее рукояткой 9 на необходимую цифру соответствующую длине петли. !

Переключатель 21 скосом 37 переводит вниз толкатель 6, который переходит на выступ 38 копира 3, действуя на игловодитель 36 ранее описанным образом, для получения закрепки 43. Затем тслкатель 6 переходит с выступа 38 на дорожку копира 3, действуя на кулачок 7 смещения, кинематически связанного с игловодителем 36, и на двигатель 8 ткани. Происходит обметывание стороны 44 петли.

После обметывания петли отводят фиксатор 5, освобождая зубчатый венец 20 от зацепления, и вращают рукоятку 10 на оси 2 с копирами 3 и

4 до тех, пор пока переключатель

21 кромкой (не показана) не отведет толкатель 6 от дорожки копира

3 и толкатель 6 под действием пружины 12 не займет исходное положение на уровне с копиром 4.

844644 посредством зубчатого зацепления, при этом одна из рукояток жестко соединена с осью, а другая смонтирована шарнирно и подпружинена.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3795208, кл. 112-158, 1974.
