Способ определения коэффициента упругогоравномерного сжатия грунтов под фунда-mehtom

Способ определения коэффициента упругогоравномерного сжатия грунтов под фунда-mehtom

Иллюстрации

Показать все

Реферат

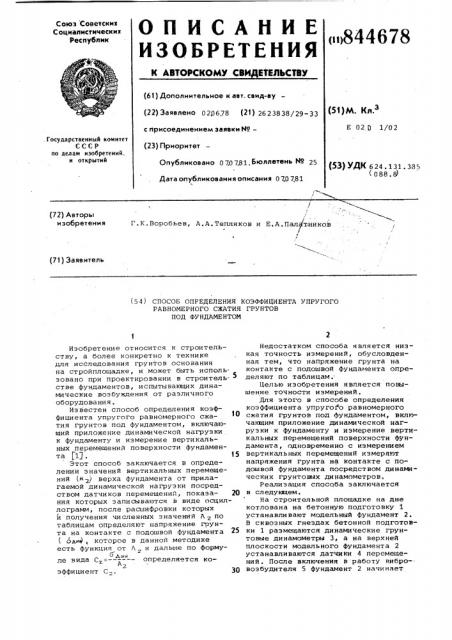

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено О 2р678 (21) 262З8З8/29-3 3 (51) M

Е 02 Р 1/02 с присоединением заявки Нов (23) Приоритет. Государствеииый комитет

СССР по делам изобретений, и открытий

Опубликовано О 70 781, Бюллетень М9 25 (З) УДК 624.1з1. з85 (О88.8) Дата опубликования описания О 70 781

-:«» (72) Авторы изобретения

Г.К.Воробьев, А.А.Тепляков и Е.А.Палатников (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА УПРУГОГО

РАВНОМЕРНОГО СЖАТИЯ ГРУНТОВ

ПОД ФУНДАМЕНТОМ эффициент С

Изобретение относится к строительству, а более конкретно к технике для исследования грунтов основания на стройплощадке, и может быть использовано при проектировании в строительстве фундаментов, испытыванхцих динамические возбуждения от различного оборудования.

Известен способ определения коэффициента упругого равномерного сжатия грунтов под фундаментом, включающий приложение динамической нагрузки к фундаменту и измерение вертикальных перемещений поверхности фундамента (1g . 15

Этот способ заключается в определении значений вертикальных перемещений (я- ) верха фундамента от прилагаемой динамической нагрузки посредством датчиков перемещений, показа- 20 ния которых записываются в виде осциллограмм, после расшифровки которых и получения численных значений Аz по таблицам определяют напряжение грунта на контакте с подошвой фундамента 25 (Ьдн4 „которое в данной методике есть функция от А и дальше по форму5 Àèí ле вида С =------ определяется коА

Недостатком способа является низкая точность измерений, обусловденная тем, что напряжение грунта на контакте с подошвой фундамента определяют по таблицам..

Целью изобретения является повышение точности измерений.

Для этого в способе определения коэффициента упругоРо равномерного сжатия грунтов под фундаментом, включающим приложение динамической нагрузки к фундаменту и измерение вертикальных перемещений поверхности фундамента, одновременно .с измерением вертикальных перемещений измеряют напряжения грунта на контакте с подошвой фундамента посредством динамических грунтовых динамометров.

Реализация способа заключается в следующем.

На строительной площадке на дне котлована на бетонную подготовку 1 устанавли вают модельный фундамент 2.

В сквозных гнездах бетонной подготовки 1 размещаются динамические грунтовые динамометры 3, а на верхней плоскости модельного фундамента 2 устанавливаются датчики 4 перемещений. После включения в работу вибро-. возбудителя 5 фундамент 2 начинает

8446 78

Формула изобретения

Составитель В.Латушкин

Редактор Г. Петрова Техред H. Ковалева Корректор!О.Макаренко

Заказ 4484/14 Тираж 693 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1130 35, Москва, Б-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 испытывать колебания и давить своей подошвой на грунт. Реакция грунта и вертикаль ные перемещения фу ндамента регистрируются датчиками 4 и динамическимими грунтовыми ди намометрами

3 и выдаются на осциллограмм. После расшифровки осциллограммы полученные ,цанные используются в формуле вида Аи н

С (() =-,---- — для а нал ити чес кого опр еА. деления значений коэффициента С в данный отрезок времени.

Использование способа определения коэффициента упругого равномерного сжатия (С ) по сравнению с сущест— вующими сйособами обеспечивает следующие преимущества: возможность определения коэффициента С. в любой момент времени; возможность определения коэффициента С для крупных гидротехнических сооружений и фундаментов различной конФи гурации; учитывается действительный отпор грунта в каждой точке установки ди на— мического грунтового динамометра, что особенно важно при определении коэФФициента С для гибких фундаментов.

Способ определения коэффициента упругого равномерного сжатия грунтов под фундаментом, включающий приложение динамической нагрузки к фундаменту и измерение вертикальных перемещений поверхности фундамента, о т л ич а ю шийся тем, что, с целью повышения его точности, одновременно с измерением вертикальных перемещений поверхности фундамента измеряют

15 напряжение грунта на контакте с подошвой фундамента посредством динамических грунтовых динамометров.

Источники информации, Щ принятые во внимание при экспертизе

1. Попельнух В.H. Исследование естественных оснований при свободных колебаниях жестких фундаментов, сб. (1 I/

Динамика оснований и фундаментов, т. 1, М., 1969.
